Fuentes ATX. Ver.1.1

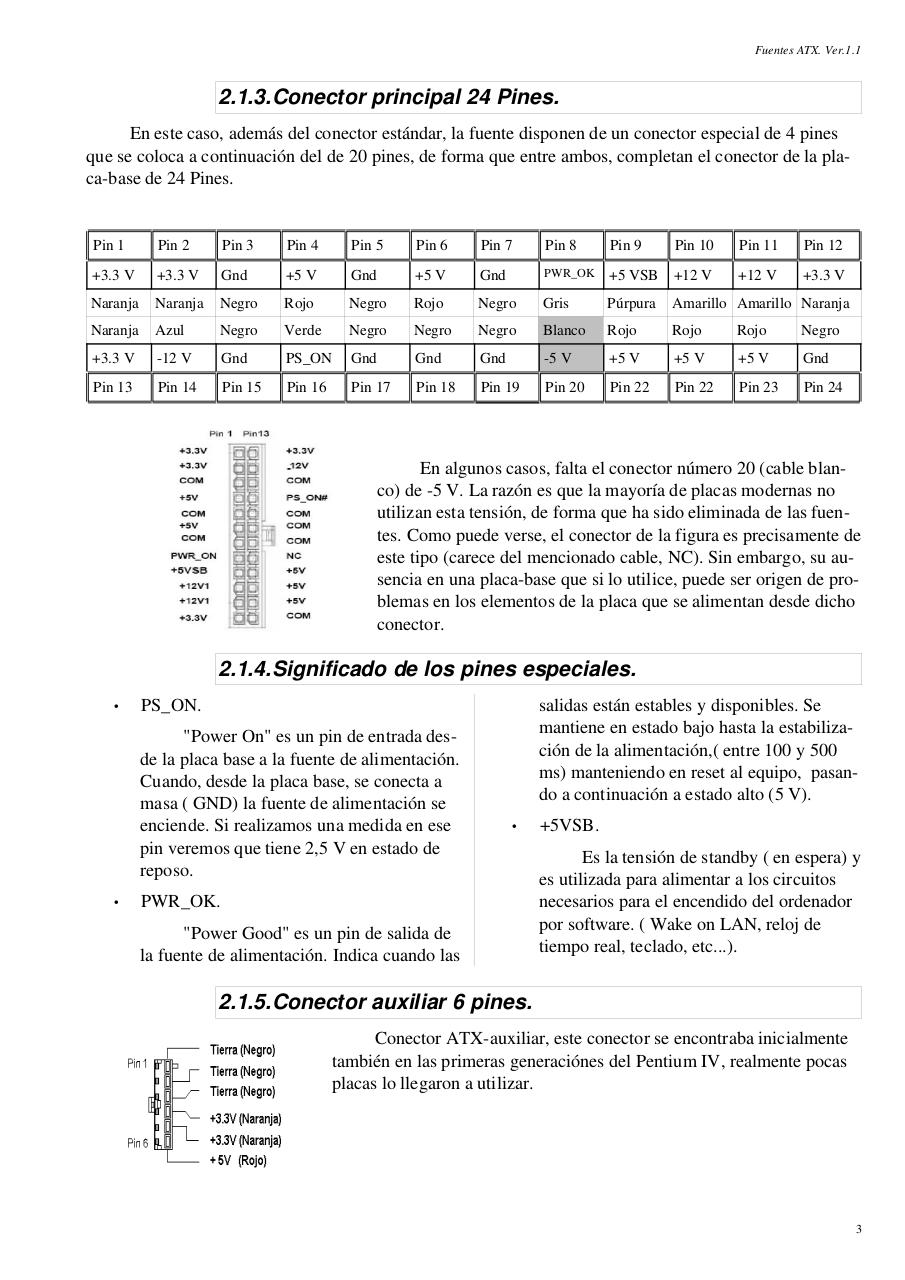

2.1.3.Conector principal 24 Pines.
En este caso, además del conector estándar, la fuente disponen de un conector especial de 4 pines
que se coloca a continuación del de 20 pines, de forma que entre ambos, completan el conector de la pla­
ca­base de 24 Pines.

Pin 1

Pin 2

Pin 3

Pin 4

Pin 5

Pin 6

Pin 7

Pin 8

Pin 9

Pin 10

Pin 11

Pin 12

+3.3 V

+3.3 V

Gnd

+5 V

Gnd

+5 V

Gnd

PWR_OK

+5 VSB +12 V

+12 V

+3.3 V

Naranja

Naranja

Negro

Rojo

Negro

Rojo

Negro

Gris

Púrpura

Amarillo Amarillo Naranja

Naranja

Azul

Negro

Verde

Negro

Negro

Negro

Blanco

Rojo

Rojo

Rojo

Negro

+3.3 V

­12 V

Gnd

PS_ON

Gnd

Gnd

Gnd

­5 V

+5 V

+5 V

+5 V

Gnd

Pin 13

Pin 14

Pin 15

Pin 16

Pin 17

Pin 18

Pin 19

Pin 20

Pin 22

Pin 22

Pin 23

Pin 24

En algunos casos, falta el conector número 20 (cable blan­
co) de ­5 V. La razón es que la mayoría de placas modernas no
utilizan esta tensión, de forma que ha sido eliminada de las fuen­
tes. Como puede verse, el conector de la figura es precisamente de
este tipo (carece del mencionado cable, NC). Sin embargo, su au­
sencia en una placa­base que si lo utilice, puede ser origen de pro­
blemas en los elementos de la placa que se alimentan desde dicho
conector.

2.1.4.Significado de los pines especiales.
•

PS_ON.
"Power On" es un pin de entrada des­
de la placa base a la fuente de alimentación.
Cuando, desde la placa base, se conecta a
masa ( GND) la fuente de alimentación se
enciende. Si realizamos una medida en ese
pin veremos que tiene 2,5 V en estado de
reposo.

•

salidas están estables y disponibles. Se
mantiene en estado bajo hasta la estabiliza­
ción de la alimentación,( entre 100 y 500
ms) manteniendo en reset al equipo,  pasan­
do a continuación a estado alto (5 V).
•

PWR_OK.
"Power Good" es un pin de salida de
la fuente de alimentación. Indica cuando las

+5VSB.
Es la tensión de standby ( en espera) y
es utilizada para alimentar a los circuitos
necesarios para el encendido del ordenador
por software. ( Wake on LAN, reloj de
tiempo real, teclado, etc...).

2.1.5.Conector auxiliar 6 pines.
Conector ATX­auxiliar, este conector se encontraba inicialmente
también en las primeras generaciónes del Pentium IV, realmente pocas
placas lo llegaron a utilizar.

3
