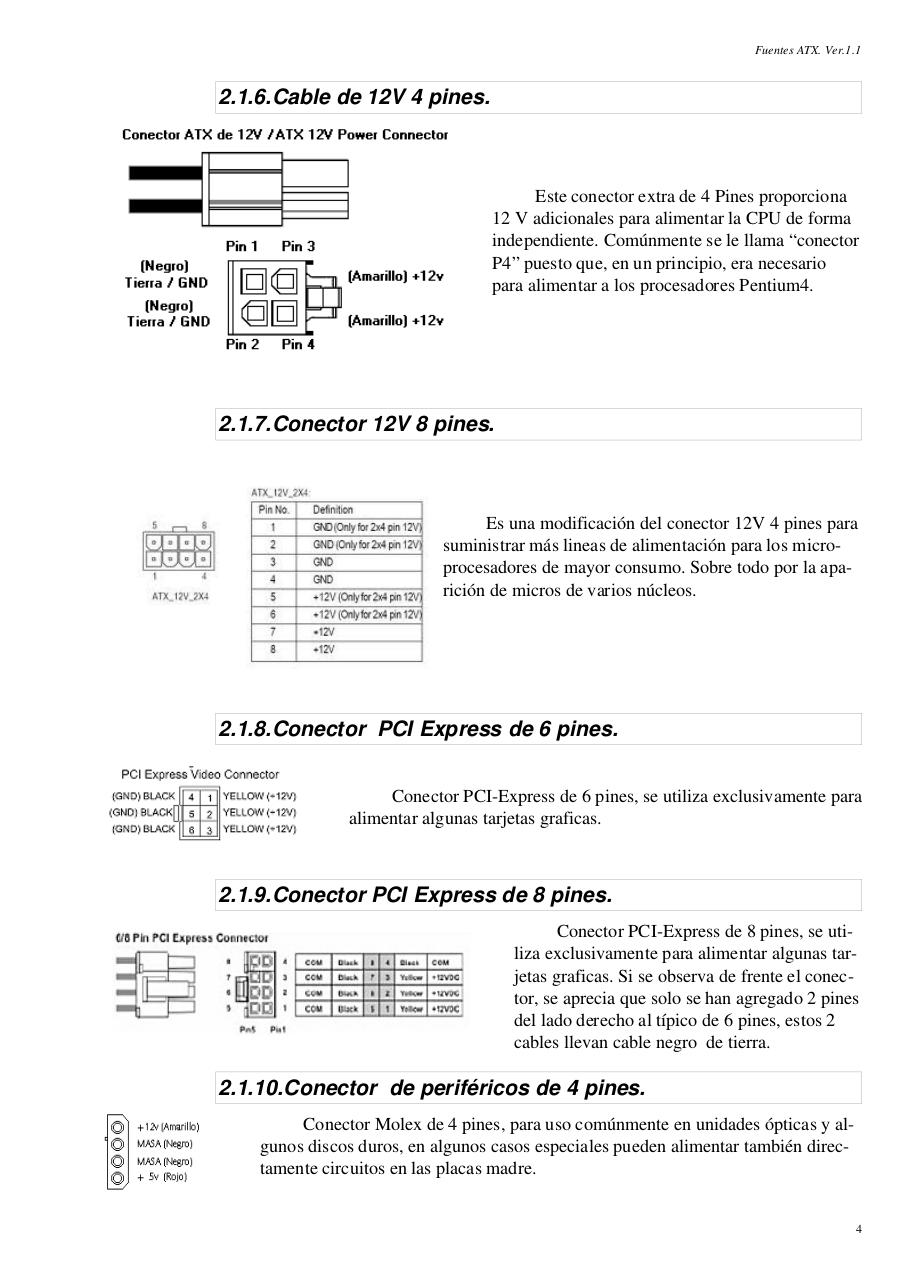

Fuentes ATX. Ver.1.1

2.1.6.Cable de 12V 4 pines.

Este conector extra de 4 Pines proporciona
12 V adicionales para alimentar la CPU de forma
independiente. Comúnmente se le llama “conector
P4” puesto que, en un principio, era necesario
para alimentar a los procesadores Pentium4.

2.1.7.Conector 12V 8 pines.

Es una modificación del conector 12V 4 pines para
suministrar más lineas de alimentación para los micro­
procesadores de mayor consumo. Sobre todo por la apa­
rición de micros de varios núcleos.

2.1.8.Conector  PCI Express de 6 pines.
Conector PCI­Express de 6 pines, se utiliza exclusivamente para
alimentar algunas tarjetas graficas.

2.1.9.Conector PCI Express de 8 pines.
Conector PCI­Express de 8 pines, se uti­
liza exclusivamente para alimentar algunas tar­
jetas graficas. Si se observa de frente el conec­
tor, se aprecia que solo se han agregado 2 pines
del lado derecho al típico de 6 pines, estos 2
cables llevan cable negro  de tierra.

2.1.10.Conector  de periféricos de 4 pines.
Conector Molex de 4 pines, para uso comúnmente en unidades ópticas y al­
gunos discos duros, en algunos casos especiales pueden alimentar también direc­
tamente circuitos en las placas madre.
4
