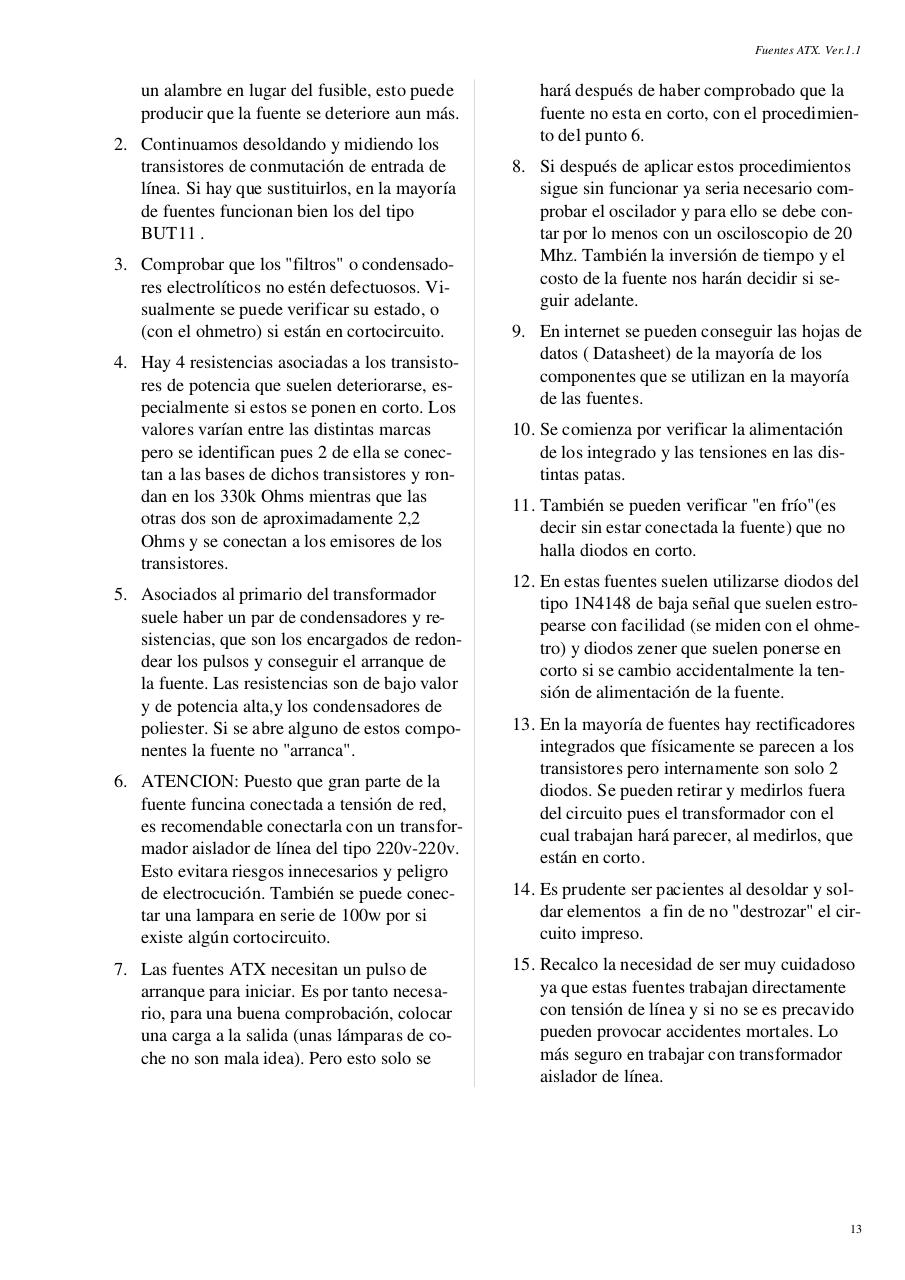

un alambre en lugar del fusible, esto puede
producir que la fuente se deteriore aun más.
2. Continuamos desoldando y midiendo los
transistores de conmutación de entrada de
línea. Si hay que sustituirlos, en la mayoría
de fuentes funcionan bien los del tipo
BUT11 .
3. Comprobar que los "filtros" o condensado­
res electrolíticos no estén defectuosos. Vi­
sualmente se puede verificar su estado, o
(con el ohmetro) si están en cortocircuito.
4. Hay 4 resistencias asociadas a los transisto­
res de potencia que suelen deteriorarse, es­
pecialmente si estos se ponen en corto. Los
valores varían entre las distintas marcas
pero se identifican pues 2 de ella se conec­
tan a las bases de dichos transistores y ron­
dan en los 330k Ohms mientras que las
otras dos son de aproximadamente 2,2
Ohms y se conectan a los emisores de los
transistores.
5. Asociados al primario del transformador
suele haber un par de condensadores y re­
sistencias, que son los encargados de redon­
dear los pulsos y conseguir el arranque de
la fuente. Las resistencias son de bajo valor
y de potencia alta,y los condensadores de
poliester. Si se abre alguno de estos compo­
nentes la fuente no "arranca".
6. ATENCION: Puesto que gran parte de la
fuente funcina conectada a tensión de red,
es recomendable conectarla con un transfor­
mador aislador de línea del tipo 220v­220v.
Esto evitara riesgos innecesarios y peligro
de electrocución. También se puede conec­
tar una lampara en serie de 100w por si
existe algún cortocircuito.
7. Las fuentes ATX necesitan un pulso de
arranque para iniciar. Es por tanto necesa­
rio, para una buena comprobación, colocar
una carga a la salida (unas lámparas de co­
che no son mala idea). Pero esto solo se

hará después de haber comprobado que la
fuente no esta en corto, con el procedimien­
to del punto 6.
8. Si después de aplicar estos procedimientos
sigue sin funcionar ya seria necesario com­
probar el oscilador y para ello se debe con­
tar por lo menos con un osciloscopio de 20
Mhz. También la inversión de tiempo y el
costo de la fuente nos harán decidir si se­
guir adelante.
9. En internet se pueden conseguir las hojas de
datos ( Datasheet) de la mayoría de los
componentes que se utilizan en la mayoría
de las fuentes.
10. Se comienza por verificar la alimentación
de los integrado y las tensiones en las dis­
tintas patas.
11. También se pueden verificar "en frío"(es
decir sin estar conectada la fuente) que no
halla diodos en corto.
12. En estas fuentes suelen utilizarse diodos del
tipo 1N4148 de baja señal que suelen estro­
pearse con facilidad (se miden con el ohme­
tro) y diodos zener que suelen ponerse en
corto si se cambio accidentalmente la ten­
sión de alimentación de la fuente.
13. En la mayoría de fuentes hay rectificadores
integrados que físicamente se parecen a los
transistores pero internamente son solo 2
diodos. Se pueden retirar y medirlos fuera
del circuito pues el transformador con el
cual trabajan hará parecer, al medirlos, que
están en corto.
14. Es prudente ser pacientes al desoldar y sol­
dar elementos  a fin de no "destrozar" el cir­
cuito impreso.
15. Recalco la necesidad de ser muy cuidadoso
ya que estas fuentes trabajan directamente
con tensión de línea y si no se es precavido
pueden provocar accidentes mortales. Lo
más seguro en trabajar con transformador
aislador de línea.
