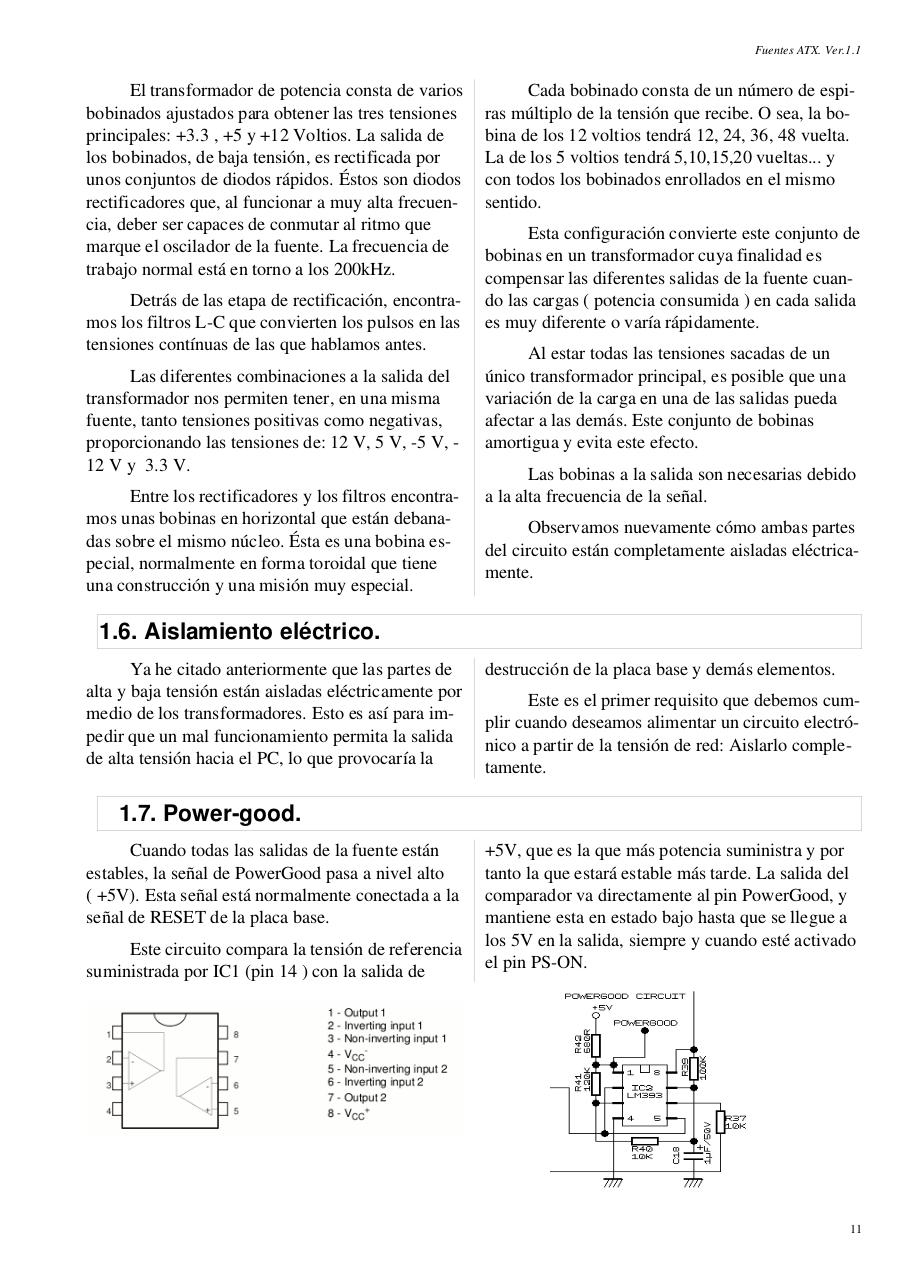

Fuentes ATX. Ver.1.1

El transformador de potencia consta de varios
bobinados ajustados para obtener las tres tensiones
principales: +3.3 , +5 y +12 Voltios. La salida de
los bobinados, de baja tensión, es rectificada por
unos conjuntos de diodos rápidos. Éstos son diodos
rectificadores que, al funcionar a muy alta frecuen­
cia, deber ser capaces de conmutar al ritmo que
marque el oscilador de la fuente. La frecuencia de
trabajo normal está en torno a los 200kHz.
Detrás de las etapa de rectificación, encontra­
mos los filtros L­C que convierten los pulsos en las
tensiones contínuas de las que hablamos antes.
Las diferentes combinaciones a la salida del
transformador nos permiten tener, en una misma
fuente, tanto tensiones positivas como negativas,
proporcionando las tensiones de: 12 V, 5 V, ­5 V, ­
12 V y  3.3 V.

Cada bobinado consta de un número de espi­
ras múltiplo de la tensión que recibe. O sea, la bo­
bina de los 12 voltios tendrá 12, 24, 36, 48 vuelta.
La de los 5 voltios tendrá 5,10,15,20 vueltas... y
con todos los bobinados enrollados en el mismo
sentido.
Esta configuración convierte este conjunto de
bobinas en un transformador cuya finalidad es
compensar las diferentes salidas de la fuente cuan­
do las cargas ( potencia consumida ) en cada salida
es muy diferente o varía rápidamente.
Al estar todas las tensiones sacadas de un
único transformador principal, es posible que una
variación de la carga en una de las salidas pueda
afectar a las demás. Este conjunto de bobinas
amortigua y evita este efecto.
Las bobinas a la salida son necesarias debido
a la alta frecuencia de la señal.

Entre los rectificadores y los filtros encontra­
mos unas bobinas en horizontal que están debana­
das sobre el mismo núcleo. Ésta es una bobina es­
pecial, normalmente en forma toroidal que tiene
una construcción y una misión muy especial.

Observamos nuevamente cómo ambas partes
del circuito están completamente aisladas eléctrica­
mente.

1.6. Aislamiento eléctrico.
Ya he citado anteriormente que las partes de
alta y baja tensión están aisladas eléctricamente por
medio de los transformadores. Esto es así para im­
pedir que un mal funcionamiento permita la salida
de alta tensión hacia el PC, lo que provocaría la

destrucción de la placa base y demás elementos.
Este es el primer requisito que debemos cum­
plir cuando deseamos alimentar un circuito electró­
nico a partir de la tensión de red: Aislarlo comple­
tamente.

1.7. Power­good.
Cuando todas las salidas de la fuente están
estables, la señal de PowerGood pasa a nivel alto
( +5V). Esta señal está normalmente conectada a la
señal de RESET de la placa base.
Este circuito compara la tensión de referencia
suministrada por IC1 (pin 14 ) con la salida de

+5V, que es la que más potencia suministra y por
tanto la que estará estable más tarde. La salida del
comparador va directamente al pin PowerGood, y
mantiene esta en estado bajo hasta que se llegue a
los 5V en la salida, siempre y cuando esté activado
el pin PS­ON.
