Fuentes ATX. Ver.1.1

del mismo integrado, bloqueando el oscilador inter­
no. Con la tensión aplicada al pin 4 se puede mane­
jar el ancho del pulso de salida de IC1. Con una
tensión igual a cero, se genera el pulso más ancho,
+5 V significa que el pulso desaparece.
Mediante el diodo D30 se aplica una alimen­
tación, no estabilizada a IC1 y a los transistores de
control Q3 y Q4. Cuando la fuente de alimentación
principal está funcionando esta tensión se aplica
desde la salida estabilizada, de 12V, a través del
diodo D.
Cuando se presiona el botón de encendido en
el equipo, la lógica de la placa­base pone a cero el
pin de entrada PS­ON. El transistor Q10 se corta,
cortando a su vez a Q1. El Condensador C15 se
carga a través de R15 y en el pin de 4 IC1 la ten­
sión disminuye a cero gracias a R17. Debido a esta
tensión el CI produce los pulsos de máxima anchu­
ra.

Las tensiones de +5V, ­5V,  +12V y ­12V,
son monitorizadas a través de R25 y R26 y conec­
tadas a la entrada de error de IC1 (pin 1 ). Esta ten­
sión es comparada con la tensión de referencia de
5V ( aplicada al pin 2 desde el 14) por un amplifi­

En funcionamiento normal es IC1 el que controla
la fuente de alimentación. Q1 y Q2 son los transis­
tores de potencia y están conectados a Q3 y Q4 me­
diante el transformador T2. Cuando se producen
los impulsos en las salidas de IC1 (pines 8 y 11),
estos se aplican a las bases de Q1 y Q2 a través de
Q3, Q4 y T2 . Debido a la realimentación positiva
van rápidamente a saturación. Cuando el impulso
ha terminado los transistores se cortan. Este proce­
so se produce en los transistores Q1 y Q2 alternati­
vamente, aplicando en el bobinado primario del
transformador una tensión alterna. La rama de ali­
mentación va desde emisor de Q1 (colector de Q2 )
a través de la tercera bobina de transformador T2,
siguiendo por el devanado primario de T3 y C7.
Este último conecta con la masa virtual de la ten­
sión de alimentación.

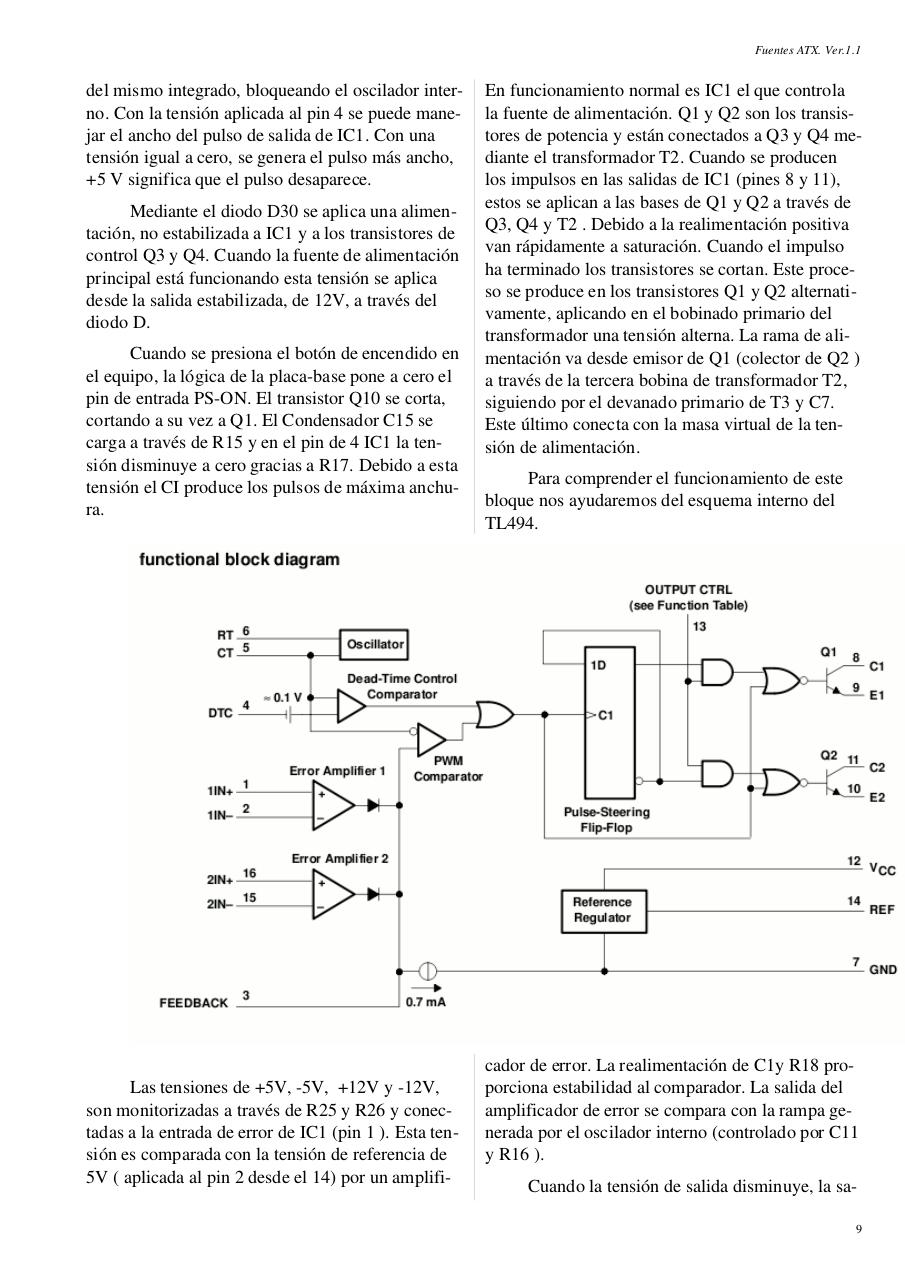

Para comprender el funcionamiento de este
bloque nos ayudaremos del esquema interno del
TL494.

cador de error. La realimentación de C1y R18 pro­
porciona estabilidad al comparador. La salida del
amplificador de error se compara con la rampa ge­
nerada por el oscilador interno (controlado por C11
y R16 ).
Cuando la tensión de salida disminuye, la sa­
