Fuentes ATX. Ver.1.1


Se trata de una fuente de alimentación con­
mutada tipo "buck" o también conocido como
"conversor DC­DC". En su forma básica consta de
un circuito oscilador.

En algunas fuentes este oscilador funciona en
modo PWM, proporcionando en la salida unos pul­
sos de alta frecuencia cuya anchura varía en fun­
ción de la tensión que debe suministrar en salida.
Un optoacoplador toma una muestra de la tensión
A la salida de este primer transformador (el
de salida y la inyectan en el oscilador, permitiendo
más pequeño en tamaño dentro de la fuente) nos
encontramos con un rectificador y un 7805, 1que es  que éste pueda responder a las variaciones de ten­
sión y estabilizarla.
el encargado de estabilizar los 5V­STB.

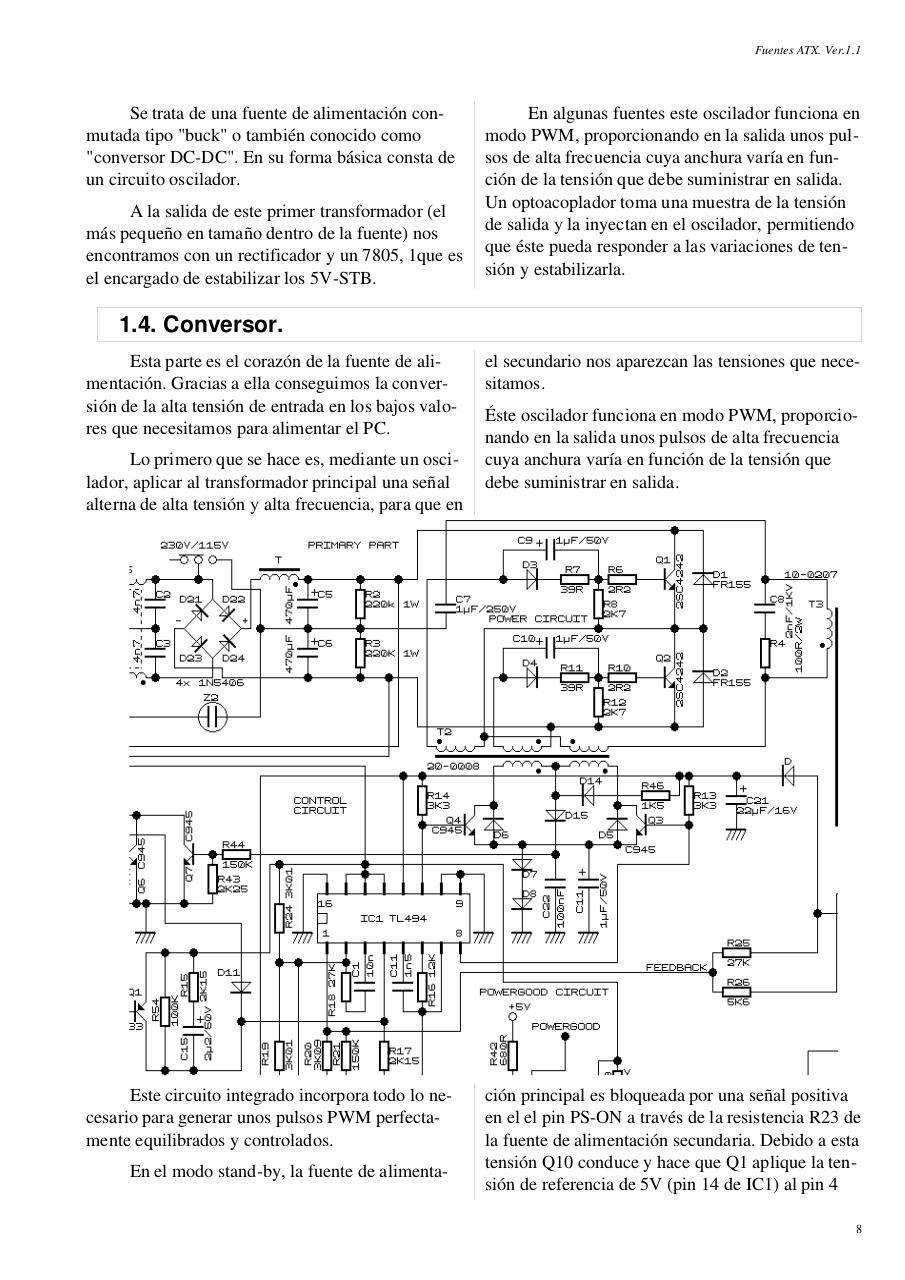

1.4. Conversor.
Esta parte es el corazón de la fuente de ali­
mentación. Gracias a ella conseguimos la conver­
sión de la alta tensión de entrada en los bajos valo­
res que necesitamos para alimentar el PC.
Lo primero que se hace es, mediante un osci­
lador, aplicar al transformador principal una señal
alterna de alta tensión y alta frecuencia, para que en

Este circuito integrado incorpora todo lo ne­
cesario para generar unos pulsos PWM perfecta­
mente equilibrados y controlados.
En el modo stand­by, la fuente de alimenta­

el secundario nos aparezcan las tensiones que nece­
sitamos.
Éste oscilador funciona en modo PWM, proporcio­
nando en la salida unos pulsos de alta frecuencia
cuya anchura varía en función de la tensión que
debe suministrar en salida.

ción principal es bloqueada por una señal positiva
en el el pin PS­ON a través de la resistencia R23 de
la fuente de alimentación secundaria. Debido a esta
tensión Q10 conduce y hace que Q1 aplique la ten­
sión de referencia de 5V (pin 14 de IC1) al pin 4
8
