Fuentes ATX. Ver.1.1

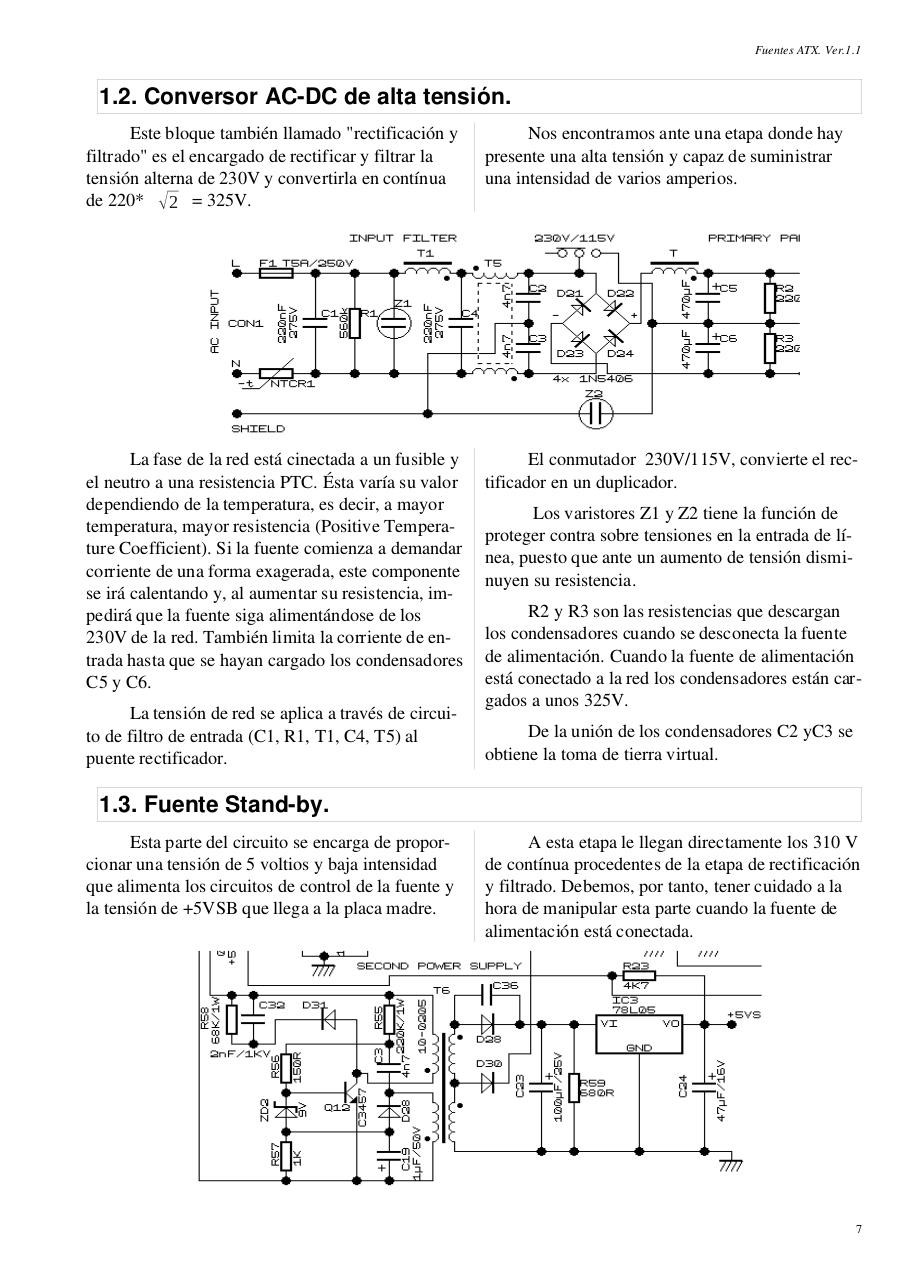

1.2. Conversor AC­DC de alta tensión.
Este bloque también llamado "rectificación y
filtrado" es el encargado de rectificar y filtrar la
tensión alterna de 230V y convertirla en contínua
de 220*  2 = 325V.

Nos encontramos ante una etapa donde hay
presente una alta tensión y capaz de suministrar
una intensidad de varios amperios.

La fase de la red está cinectada a un fusible y
el neutro a una resistencia PTC. Ésta varía su valor
dependiendo de la temperatura, es decir, a mayor
temperatura, mayor resistencia (Positive Tempera­
ture Coefficient). Si la fuente comienza a demandar
corriente de una forma exagerada, este componente
se irá calentando y, al aumentar su resistencia, im­
pedirá que la fuente siga alimentándose de los
230V de la red. También limita la corriente de en­
trada hasta que se hayan cargado los condensadores
C5 y C6.

El conmutador  230V/115V, convierte el rec­
tificador en un duplicador.

La tensión de red se aplica a través de circui­
to de filtro de entrada (C1, R1, T1, C4, T5) al
puente rectificador.

 Los varistores Z1 y Z2 tiene la función de
proteger contra sobre tensiones en la entrada de lí­
nea, puesto que ante un aumento de tensión dismi­
nuyen su resistencia.
R2 y R3 son las resistencias que descargan
los condensadores cuando se desconecta la fuente
de alimentación. Cuando la fuente de alimentación
está conectado a la red los condensadores están car­
gados a unos 325V.
De la unión de los condensadores C2 yC3 se
obtiene la toma de tierra virtual.

1.3. Fuente Stand­by.
Esta parte del circuito se encarga de propor­
cionar una tensión de 5 voltios y baja intensidad
que alimenta los circuitos de control de la fuente y
la tensión de +5VSB que llega a la placa madre.

A esta etapa le llegan directamente los 310 V
de contínua procedentes de la etapa de rectificación
y filtrado. Debemos, por tanto, tener cuidado a la
hora de manipular esta parte cuando la fuente de
alimentación está conectada.
