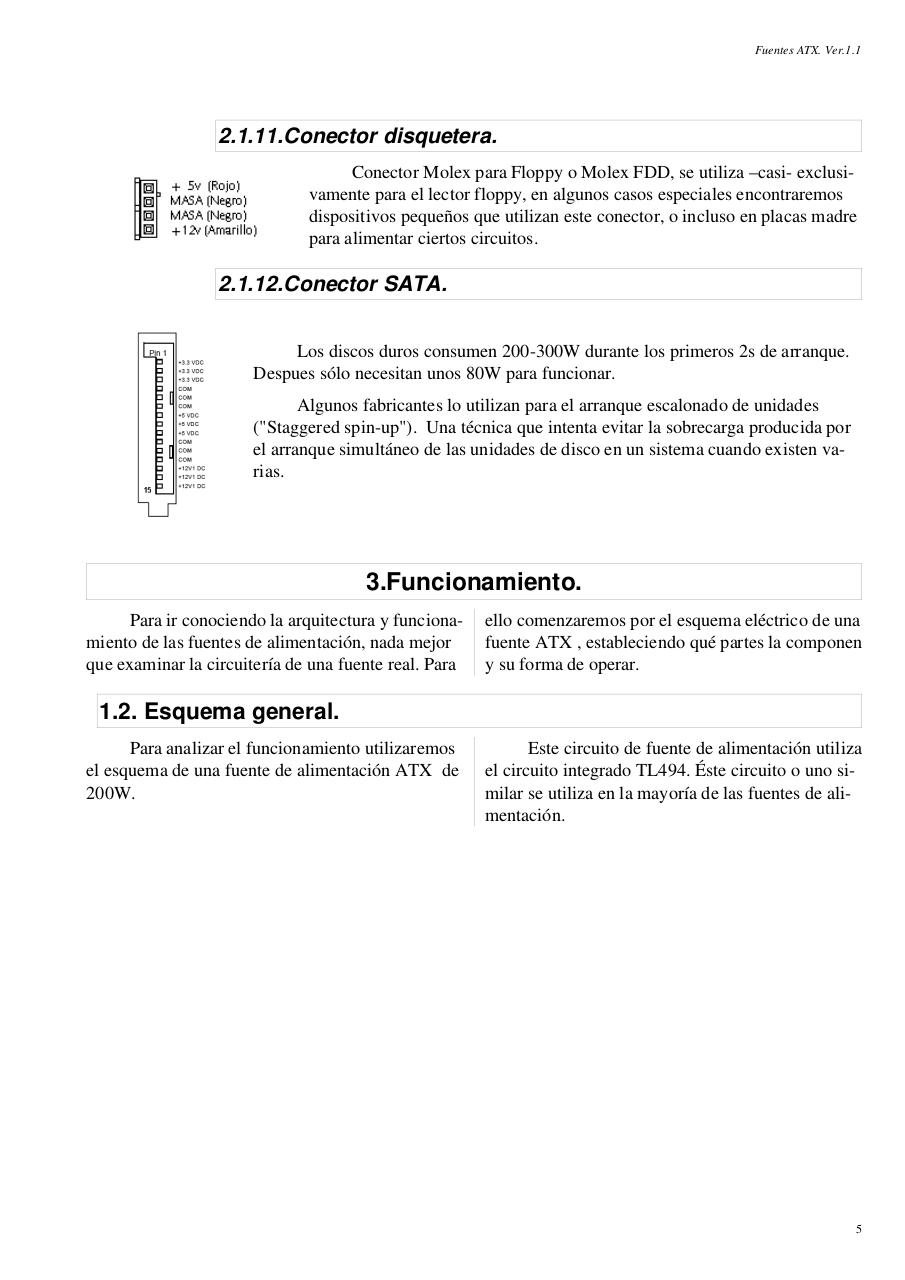

Fuentes ATX. Ver.1.1
2.1.11.Conector disquetera.
Conector Molex para Floppy o Molex FDD, se utiliza –casi exclusi
vamente para el lector floppy, en algunos casos especiales encontraremos
dispositivos pequeños que utilizan este conector, o incluso en placas madre
para alimentar ciertos circuitos.
2.1.12.Conector SATA.
Los discos duros consumen 200300W durante los primeros 2s de arranque.
Despues sólo necesitan unos 80W para funcionar.
Algunos fabricantes lo utilizan para el arranque escalonado de unidades
("Staggered spinup"). Una técnica que intenta evitar la sobrecarga producida por
el arranque simultáneo de las unidades de disco en un sistema cuando existen va
rias.
3.Funcionamiento.
Para ir conociendo la arquitectura y funciona
miento de las fuentes de alimentación, nada mejor
que examinar la circuitería de una fuente real. Para
ello comenzaremos por el esquema eléctrico de una
fuente ATX , estableciendo qué partes la componen
y su forma de operar.
1.2. Esquema general.
Para analizar el funcionamiento utilizaremos
el esquema de una fuente de alimentación ATX de
200W.
Este circuito de fuente de alimentación utiliza
el circuito integrado TL494. Éste circuito o uno si
milar se utiliza en la mayoría de las fuentes de ali
mentación.
5
