Fuentes ATX. Ver.1.1

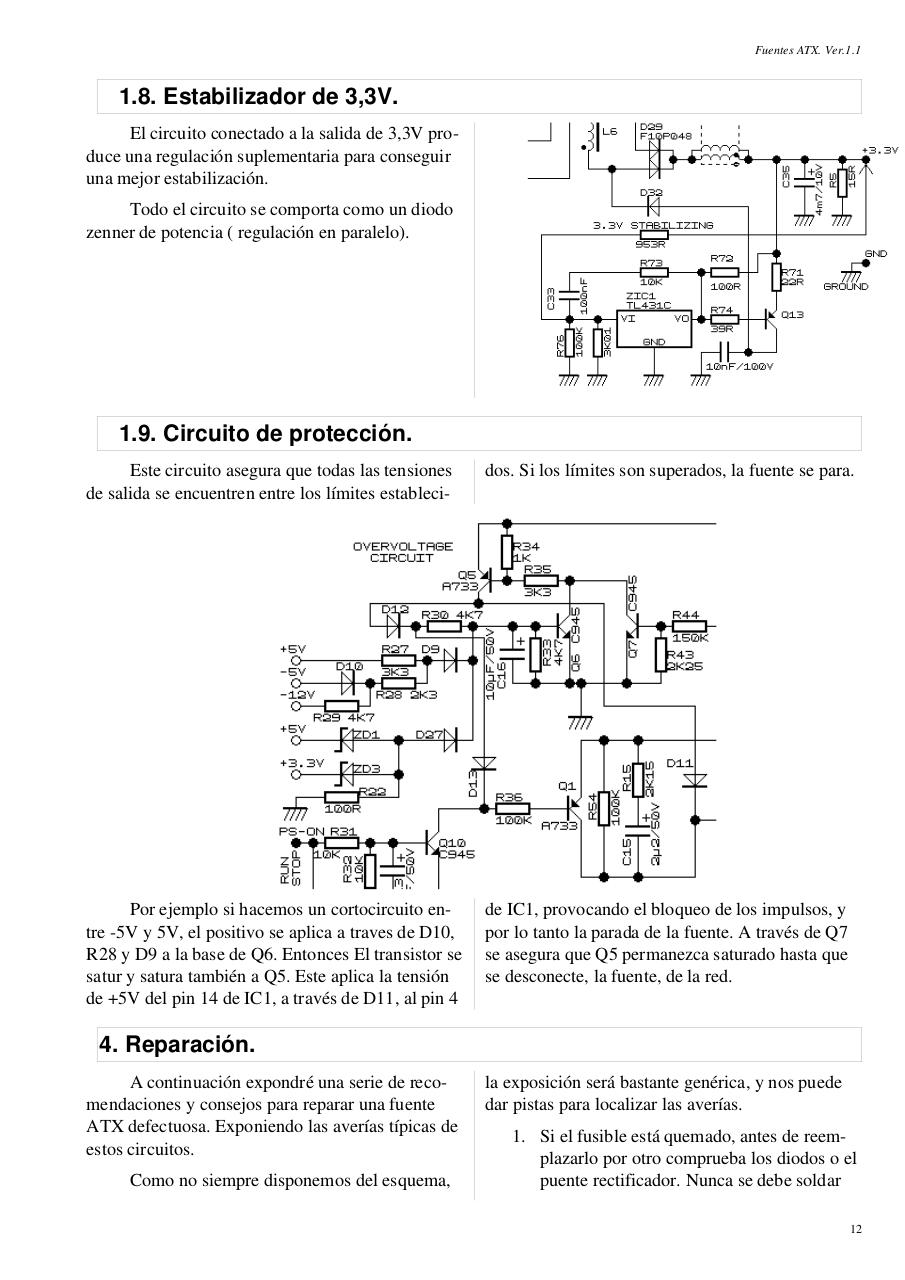

1.8. Estabilizador de 3,3V.
El circuito conectado a la salida de 3,3V pro­
duce una regulación suplementaria para conseguir
una mejor estabilización.
Todo el circuito se comporta como un diodo
zenner de potencia ( regulación en paralelo).

1.9. Circuito de protección.
Este circuito asegura que todas las tensiones
de salida se encuentren entre los límites estableci­

dos. Si los límites son superados, la fuente se para.

Por ejemplo si hacemos un cortocircuito en­
tre ­5V y 5V, el positivo se aplica a traves de D10,
R28 y D9 a la base de Q6. Entonces El transistor se
satur y satura también a Q5. Este aplica la tensión
de +5V del pin 14 de IC1, a través de D11, al pin 4

de IC1, provocando el bloqueo de los impulsos, y
por lo tanto la parada de la fuente. A través de Q7
se asegura que Q5 permanezca saturado hasta que
se desconecte, la fuente, de la red.

4. Reparación.
A continuación expondré una serie de reco­
mendaciones y consejos para reparar una fuente
ATX defectuosa. Exponiendo las averías típicas de
estos circuitos.
Como no siempre disponemos del esquema,

la exposición será bastante genérica, y nos puede
dar pistas para localizar las averías.
1. Si el fusible está quemado, antes de reem­
plazarlo por otro comprueba los diodos o el
puente rectificador. Nunca se debe soldar
12
