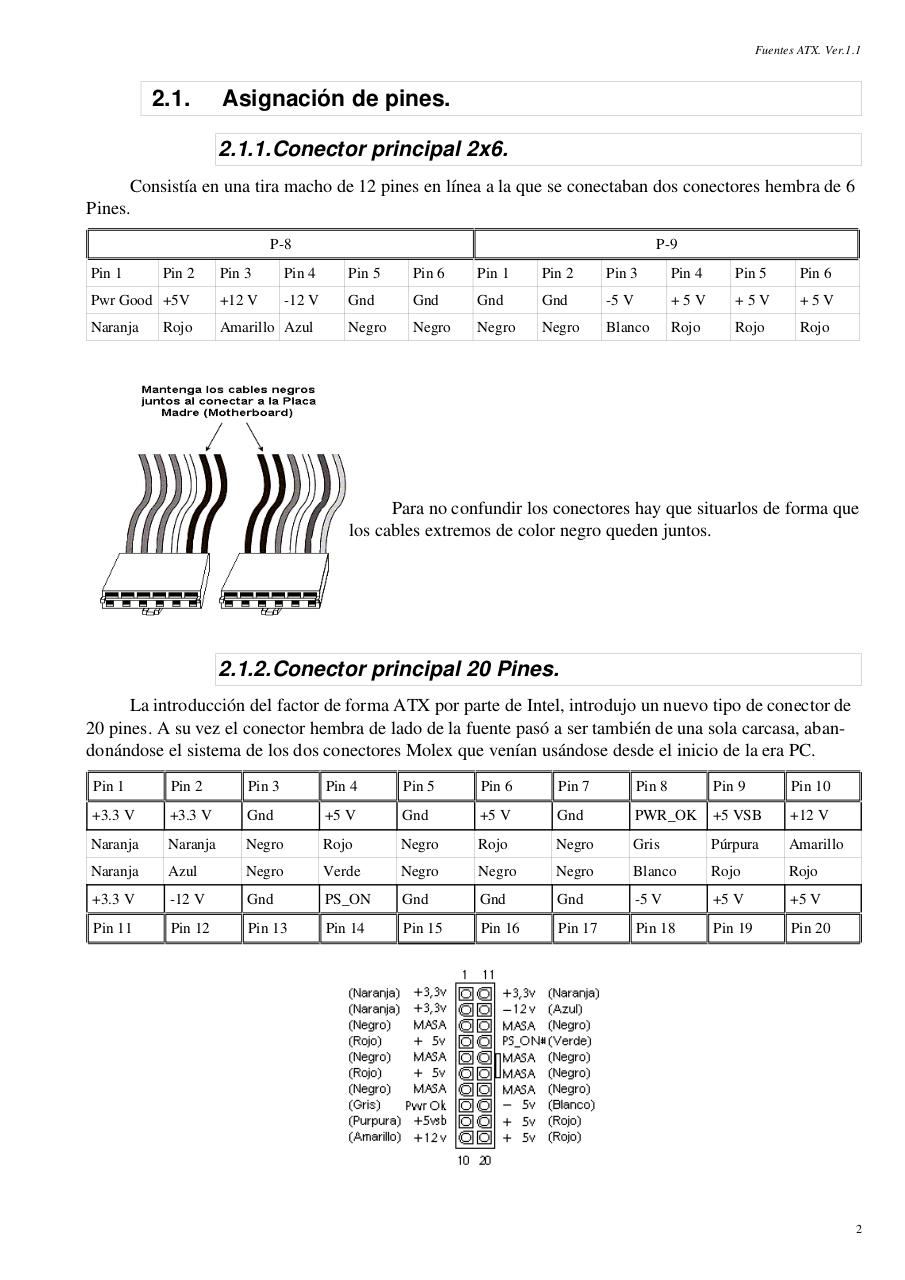

Fuentes ATX. Ver.1.1
2.1.
Asignación de pines.
2.1.1.Conector principal 2x6.
Consistía en una tira macho de 12 pines en línea a la que se conectaban dos conectores hembra de 6
Pines.
P8
Pin 1
Pin 2
P9
Pin 3
Pin 4
Pin 5
Pin 6
Pin 1
Pin 2
Pin 3
Pin 4
Pin 5
Pin 6
Pwr Good +5V
+12 V
12 V
Gnd
Gnd
Gnd
Gnd
5 V
+ 5 V
+ 5 V
+ 5 V
Naranja
Amarillo Azul
Negro
Negro
Negro
Negro
Blanco
Rojo
Rojo
Rojo
Rojo
Para no confundir los conectores hay que situarlos de forma que
los cables extremos de color negro queden juntos.
2.1.2.Conector principal 20 Pines.
La introducción del factor de forma ATX por parte de Intel, introdujo un nuevo tipo de conector de
20 pines. A su vez el conector hembra de lado de la fuente pasó a ser también de una sola carcasa, aban
donándose el sistema de los dos conectores Molex que venían usándose desde el inicio de la era PC.
Pin 1
Pin 2
Pin 3
Pin 4
Pin 5
Pin 6
Pin 7
Pin 8
Pin 9
Pin 10
+3.3 V
+3.3 V
Gnd
+5 V
Gnd
+5 V
Gnd
PWR_OK
+5 VSB
+12 V
Naranja
Naranja
Negro
Rojo
Negro
Rojo
Negro
Gris
Púrpura
Amarillo
Naranja
Azul
Negro
Verde
Negro
Negro
Negro
Blanco
Rojo
Rojo
+3.3 V
12 V
Gnd
PS_ON
Gnd
Gnd
Gnd
5 V
+5 V
+5 V
Pin 11
Pin 12
Pin 13
Pin 14
Pin 15
Pin 16
Pin 17
Pin 18
Pin 19
Pin 20
