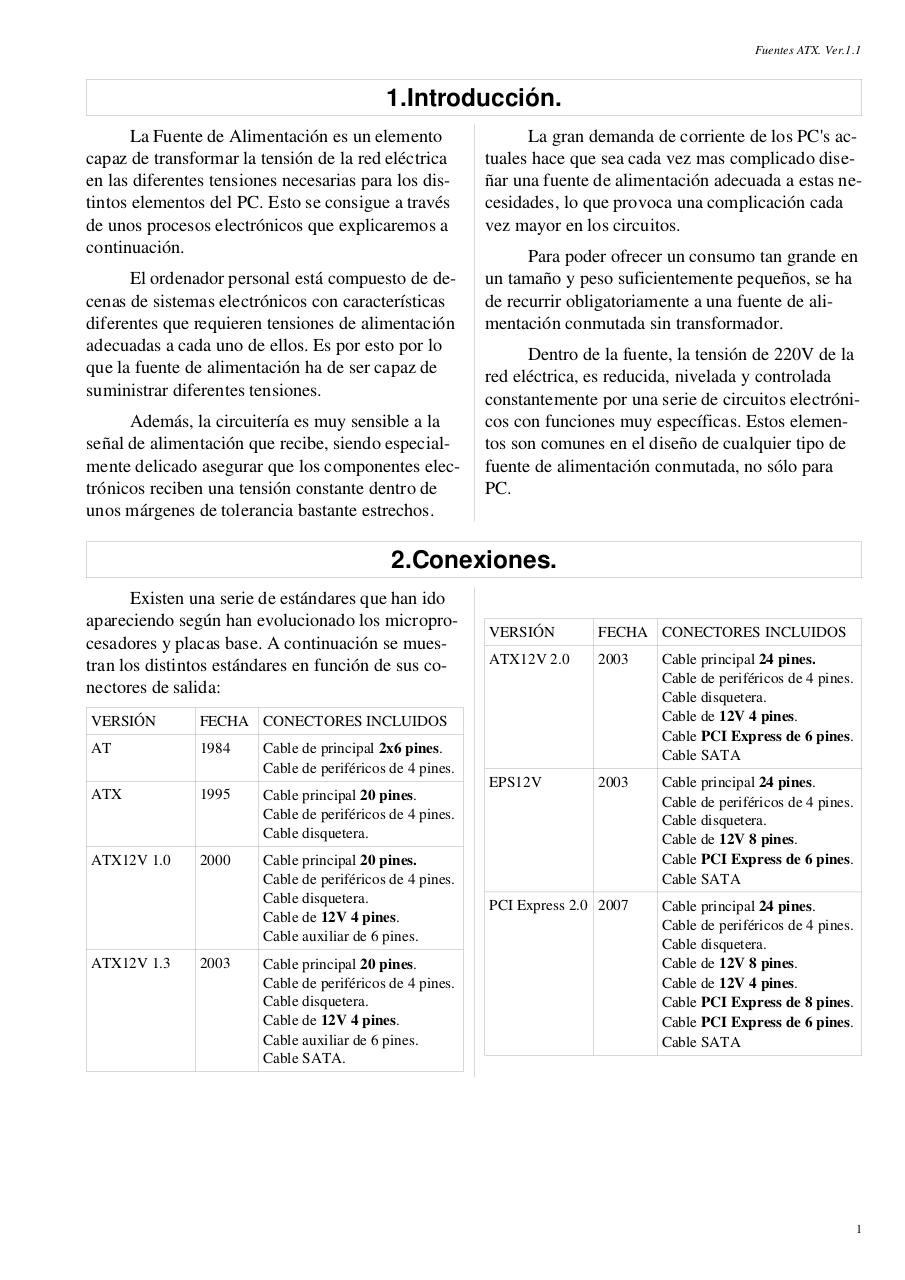

Fuentes ATX. Ver.1.1
1.Introducción.
La Fuente de Alimentación es un elemento
capaz de transformar la tensión de la red eléctrica
en las diferentes tensiones necesarias para los dis
tintos elementos del PC. Esto se consigue a través
de unos procesos electrónicos que explicaremos a
continuación.
El ordenador personal está compuesto de de
cenas de sistemas electrónicos con características
diferentes que requieren tensiones de alimentación
adecuadas a cada uno de ellos. Es por esto por lo
que la fuente de alimentación ha de ser capaz de
suministrar diferentes tensiones.
Además, la circuitería es muy sensible a la
señal de alimentación que recibe, siendo especial
mente delicado asegurar que los componentes elec
trónicos reciben una tensión constante dentro de
unos márgenes de tolerancia bastante estrechos.
La gran demanda de corriente de los PC's ac
tuales hace que sea cada vez mas complicado dise
ñar una fuente de alimentación adecuada a estas ne
cesidades, lo que provoca una complicación cada
vez mayor en los circuitos.
Para poder ofrecer un consumo tan grande en
un tamaño y peso suficientemente pequeños, se ha
de recurrir obligatoriamente a una fuente de ali
mentación conmutada sin transformador.
Dentro de la fuente, la tensión de 220V de la
red eléctrica, es reducida, nivelada y controlada
constantemente por una serie de circuitos electróni
cos con funciones muy específicas. Estos elemen
tos son comunes en el diseño de cualquier tipo de
fuente de alimentación conmutada, no sólo para
PC.
2.Conexiones.
Existen una serie de estándares que han ido
apareciendo según han evolucionado los micropro
cesadores y placas base. A continuación se mues
tran los distintos estándares en función de sus co
nectores de salida:
VERSIÓN
FECHA CONECTORES INCLUIDOS
AT
1984
Cable de principal 2x6 pines.
Cable de periféricos de 4 pines.
ATX
1995
Cable principal 20 pines.
Cable de periféricos de 4 pines.
Cable disquetera.
ATX12V 1.0
2000
Cable principal 20 pines.
Cable de periféricos de 4 pines.
Cable disquetera.
Cable de 12V 4 pines.
Cable auxiliar de 6 pines.
ATX12V 1.3
2003
Cable principal 20 pines.
Cable de periféricos de 4 pines.
Cable disquetera.
Cable de 12V 4 pines.
Cable auxiliar de 6 pines.
Cable SATA.
VERSIÓN
FECHA CONECTORES INCLUIDOS
ATX12V 2.0
2003
Cable principal 24 pines.
Cable de periféricos de 4 pines.
Cable disquetera.
Cable de 12V 4 pines.
Cable PCI Express de 6 pines.
Cable SATA
EPS12V
2003
Cable principal 24 pines.
Cable de periféricos de 4 pines.
Cable disquetera.
Cable de 12V 8 pines.
Cable PCI Express de 6 pines.
Cable SATA
PCI Express 2.0 2007
Cable principal 24 pines.
Cable de periféricos de 4 pines.
Cable disquetera.
Cable de 12V 8 pines.
Cable de 12V 4 pines.
Cable PCI Express de 8 pines.
Cable PCI Express de 6 pines.
Cable SATA
