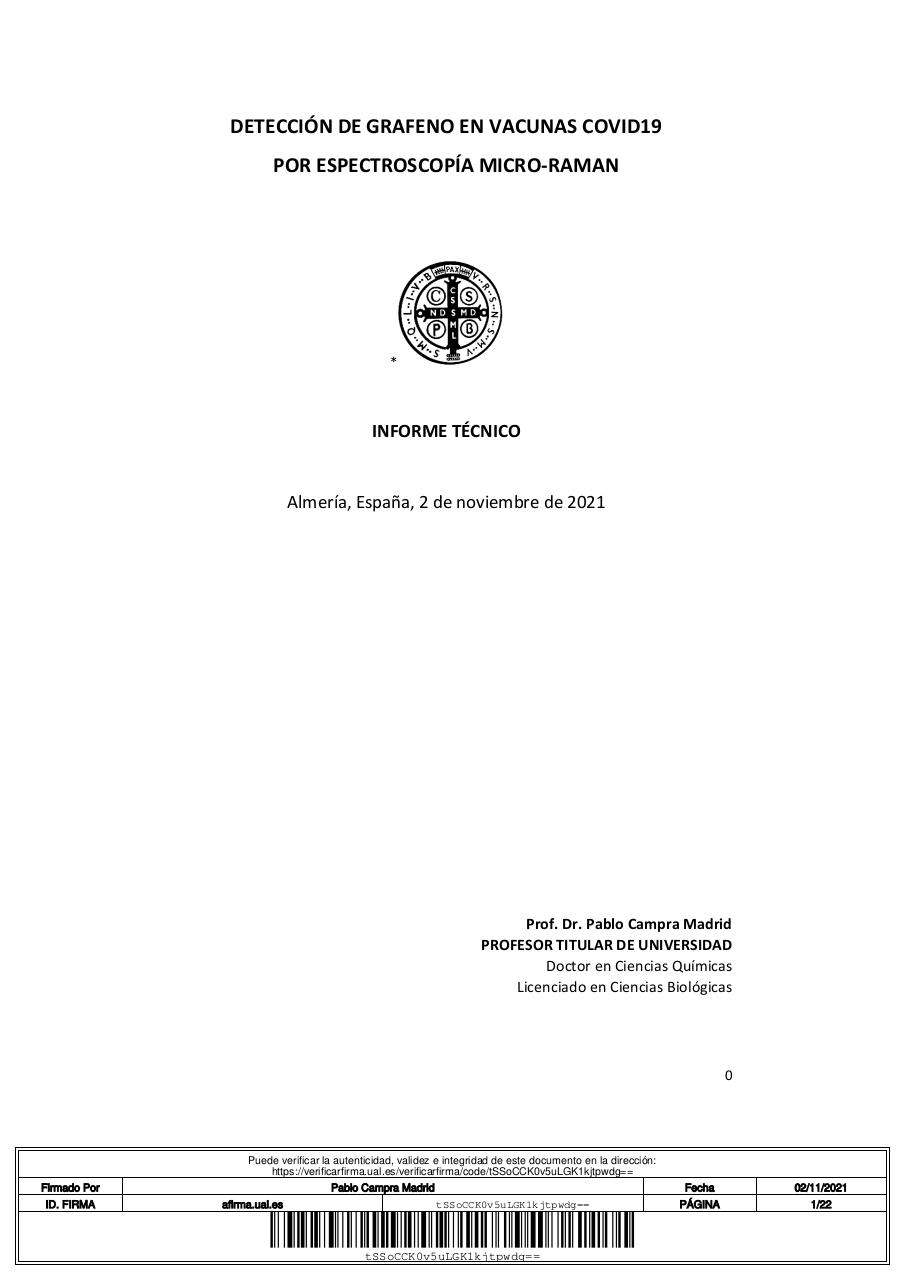

DETECCIÓN DE GRAFENO EN VACUNAS COVID19
POR ESPECTROSCOPÍA MICRO-RAMAN

*

INFORME TÉCNICO

Almería, España, 2 de noviembre de 2021

Prof. Dr. Pablo Campra Madrid
PROFESOR TITULAR DE UNIVERSIDAD
Doctor en Ciencias Químicas
Licenciado en Ciencias Biológicas

0

Puede verificar la autenticidad, validez e integridad de este documento en la dirección:
https://verificarfirma.ual.es/verificarfirma/code/tSSoCCK0v5uLGK1kjtpwdg==
Firmado Por
ID. FIRMA

Pablo Campra Madrid
afirma.ual.es

tSSoCCK0v5uLGK1kjtpwdg==

tSSoCCK0v5uLGK1kjtpwdg==

Fecha

02/11/2021

PÁGINA

1/22

RESUMEN

El objetivo del siguiente trabajo ha sido realizar un muestreo de señales espectrales de
vibración RAMAN que, asociadas a imágenes de microscopia óptica acoplada a los
espectros, permita determinar la presencia de derivados de grafeno en muestras de
vacunas COVID19 comercializadas bajo cuatro marcas diferentes.
Se han analizado más de 110 objetos visibles al microscopio óptico con apariencia
compatible con estructuras de grafeno, de los cuales se seleccionado para el presente
informe un total de 28 objetos por su compatibilidad con la presencia de grafeno o
derivados en las muestras, tiendo en cuenta la correspondencia entre sus imágenes y
señales espectrales con los obtenidos de una muestra patrón y de la literatura científica.
De estos 28 objetos, en 8 de ellos la identidad del material con oxido de grafeno es
concluyente por la elevada correlación espectral con el patrón.
Los restantes 20 objetos presentan una compatibilidad muy elevada con estructuras de
grafeno, teniendo en cuenta conjuntamente tanto sus espectros como su imagen
óptica.
La investigación continúa abierta y se pone a disposición de la comunidad científica para
su discusión y replicación y optimización.

1

Puede verificar la autenticidad, validez e integridad de este documento en la dirección:
https://verificarfirma.ual.es/verificarfirma/code/tSSoCCK0v5uLGK1kjtpwdg==
Firmado Por
ID. FIRMA

Pablo Campra Madrid
afirma.ual.es

tSSoCCK0v5uLGK1kjtpwdg==

tSSoCCK0v5uLGK1kjtpwdg==

Fecha

02/11/2021

PÁGINA

2/22

DESCARGO DE RESPONSABILIDAD

La presente investigación ha sido realizada exclusivamente por el Dr. Pablo Campra, sin
ningún tipo de retribución por parte de entidad privada o pública alguna, ni implicación
o conformidad a sus resultados y conclusiones por parte de la institución donde está
afiliado.
La caracterización de los objetos relacionados corresponde en exclusiva a las muestras
analizadas. No es posible sin un muestreo significativo conocer si estos resultados son
generalizables a otras muestras de similares marcas comerciales.
El Dr. Pablo Campra sólo se responsabiliza de las afirmaciones redactadas en este
archivo firmado electrónicamente, no siendo responsable de las opiniones o
conclusiones que del mismo pudieran extraerse en su divulgación en medios y redes
sociales no expresadas en el presente documento, cuya versión original autentificada y
firmada electrónicamente puede consultarse en la plataforma Researchgate:
https://www.researchgate.net/publication/355684360_Deteccion_de_grafeno_en_va
cunas_COVID19_por_espectroscopia_Micro-RAMAN

2

Puede verificar la autenticidad, validez e integridad de este documento en la dirección:
https://verificarfirma.ual.es/verificarfirma/code/tSSoCCK0v5uLGK1kjtpwdg==
Firmado Por
ID. FIRMA

Pablo Campra Madrid
afirma.ual.es

tSSoCCK0v5uLGK1kjtpwdg==

tSSoCCK0v5uLGK1kjtpwdg==

Fecha

02/11/2021

PÁGINA

3/22

1. METODOLOGÍA ANALÍTICA
1.1. Fundamento de la técnica micro-Raman
Debido a las características de la muestra y en particular a la dispersión de objetos con
apariencia grafénica de tamaño micrométrico en una matriz compleja de composición
indeterminada, la aplicación directa de métodos espectroscópicos no permite
caracterizar los objetos problema sin una previa localización o fraccionamiento de la
muestra original. Por ello se seleccionó la microscopía acoplada a espectroscopía
RAMAN (micro-RAMAN) como técnica eficaz para una prospección exhaustiva de los
objetos micrométricos visibles al microscopio óptico.
La espectroscopia de infrarrojo RAMAN es una técnica rápida, no destructiva, que
permite la verificación de la estructura del material mediante la identificación de modos
vibracionales y fonones generados tras la excitación con láser monocromático,
generando dispersión inelástica que se manifiesta en picos de emisión infrarroja
característicos de la estructura reticular del grafeno y derivados. La microscopía óptica
acoplada permite enfocar el láser de excitación a objetos concretos y puntos localizados
en los objetos y reforzar el grado de confianza en la identificación de la naturaleza del
material, y complementariamente obtener información de grosor, defectos,
conductividad térmica y geometría de borde de las mallas cristalinas de grafeno.
Modos vibracionales RAMAN de grupos funcionales frecuentes
O-P-O

813 cm-1

C-C 800 (600-1300) cm-1
C-O-C 800-970 cm-1 Raman media
C-(NO2) 1340-1380 cm-1 Raman fuerte; 1530-1590 cm-1 (asimétrica) Raman medio
C=C vibraciones en anillos aromáticos (ej Grafeno, grafito) (Otto, 1984)
1580-1600 cm-1 : Señal Raman fuerte
1450, 1500 cm-1 : señal Raman media
-CH2- 1465 cm-1

doblamiento en plano H-C-H (scissoring)

C=N 1610-1680 cm-1 (bases nitrogenadas)
C=0 carbonilo 1640, 1680-1820 cm-1
C-H 3000 cm-1
O-H 3100-3650 cm-1

3

Puede verificar la autenticidad, validez e integridad de este documento en la dirección:
https://verificarfirma.ual.es/verificarfirma/code/tSSoCCK0v5uLGK1kjtpwdg==
Firmado Por
ID. FIRMA

Pablo Campra Madrid
afirma.ual.es

tSSoCCK0v5uLGK1kjtpwdg==

tSSoCCK0v5uLGK1kjtpwdg==

Fecha

02/11/2021

PÁGINA

4/22

1.2.

Equipo para espectroscopía micro-Raman

ESPECTROMETRO LASER RAMAN JASCO NRS-5100
MICROSCOPIO Raman confocal con espectrógrafo, incluye:
-variedad de aumentos y distancias de trabajo de x5 a x100
-hasta 8 láseres que van desde el UV hasta el NIR
-SRI (imagen de resolución espacial) para ver simultáneamente la imagen de muestra y
el punto láser.
-DSF (Filtración espacial dual) que optimiza el enfoque confocal de la imagen producida
por la lente del objetivo para reducir la aberración y mejorar la resolución espacial y
reducir los efectos de la fluorescencia de la matriz.
Los espectros fueron analizados con software SPECTRA MANAGER, versión 2. JASCO
Corporation.
Previamente se calibró el equipo con patrón de silicio a 520 cm-1.

Parámetros de espectroscopía micro-RAMAN aplicados
Data array type
Linear data array
Horizontal axis
Raman Shift [cm-1]
Vertical axis Int.
Start 1200 cm-1
End 1800 cm-1
Data interval 1 cm-1
Data points 601
[Measurement Information]
Model Name NRS-5100
Exposure
30 sec
Accumulation 3
Center wavenumber 1470.59 cm-1
Z position
27041.5 µm
4

Puede verificar la autenticidad, validez e integridad de este documento en la dirección:
https://verificarfirma.ual.es/verificarfirma/code/tSSoCCK0v5uLGK1kjtpwdg==
Firmado Por
ID. FIRMA

Pablo Campra Madrid
afirma.ual.es

tSSoCCK0v5uLGK1kjtpwdg==

tSSoCCK0v5uLGK1kjtpwdg==

Fecha

02/11/2021

PÁGINA

5/22

Binning Upper 143
Binning Lower 202
Valid Channel 1 - 1024
CCD DV420_OE
Laser wavelength
532.09 nm
Monochromator
Single
Grating
1800 l/mm
Slit
100 x 1000 um
Aperture
d-4000 um
Notch filter 532.0 nm
Resolution
3.69 cm-1, 0.96 cm-1/pixel
Objective lens MPLFLN 100 x
BS/DM BS 30/70
1/2 plate
Not fitted
Polarization Not fitted
Laser power 4.0 mW
Attenuator Open
CCD temperature
-60.0 ºC
-1
Shift -3.00 cm

5

Puede verificar la autenticidad, validez e integridad de este documento en la dirección:
https://verificarfirma.ual.es/verificarfirma/code/tSSoCCK0v5uLGK1kjtpwdg==
Firmado Por
ID. FIRMA

Pablo Campra Madrid
afirma.ual.es

tSSoCCK0v5uLGK1kjtpwdg==

tSSoCCK0v5uLGK1kjtpwdg==

Fecha

02/11/2021

PÁGINA

6/22

1.3. Espectroscopía micro-Raman de grafito y grafeno

1. BANDAS DE ESTRUCTURA NANOCRISTALINA
-Banda G (~1580-1600 cm-1): Indica una vibración permitida del fonón (vibración
elemental de la red) en el plano del anillo aromático (hibridación sp2), característica de
la estructura cristalina del grafito y grafeno. Presenta un desplazamiento al rojo o red
shift (menor frecuencia en cm-1), así como mayor intensidad con mayor número de
capas. Al contrario, la mayor energía en grafeno dopado se manifiesta como blue shift
(mayor frecuencia en cm-1), a lo largo del rango 1580-1600 cm-1) (Ferrari et al, 2007). En
grafito G se presentan más afilado y estrecho que en grafeno.
-Banda 2D (~2690 cm) (o G’): Indica orden de apilamiento. Depende del número de
capas, no depende del grado de defectos, pero su frecuencia es cercana al doble de la
del pico D. Su posición oscila según el tipo de dopado. La presencia de grafeno monocapa
(SLG) se ha asociado a la presencia de un pico 2D aislado y afilado, aumentando su
anchura con el número de capas (Ni et al., 2008).
- La ratio de I2D/IG es proporcional al número de capas de la malla grafítica
- En grafito G y 2D se presentan más afilados y estrechos que en grafeno.

6

Puede verificar la autenticidad, validez e integridad de este documento en la dirección:
https://verificarfirma.ual.es/verificarfirma/code/tSSoCCK0v5uLGK1kjtpwdg==
Firmado Por
ID. FIRMA

Pablo Campra Madrid
afirma.ual.es

tSSoCCK0v5uLGK1kjtpwdg==

tSSoCCK0v5uLGK1kjtpwdg==

Fecha

02/11/2021

PÁGINA

7/22

2. BANDAS ACTIVADAS POR DEFECTOS en la estructura grafítica.
Se generan por dispersión elástica (misma energía) de transportadores de carga y por
el confinamiento del fonón (anomalía de Kohn en la dispersión del fonón).
En óxidos de grafeno (GO) el desorden procede de la inserción de grupos hydroxilo (OH) y epóxido (-O-).
-Banda D (~1340 cm-1). Manifiesta la densidad de defectos en la malla cristalina por
funcionalización, dopaje o anomalías estructurales generan agujeros o nuevos centros
sp3 (C-C). La intensidad de la banda D disminuye con el alineamiento de capas en la
estructura grafítica
-Banda D’ (~1620 cm-1). Sigue un comportamiento de doble resonancia por defectos
en la malla. En ocasiones llega a fundirse con la banda G por blueshift de ésta.
-Banda D+G (~2940 cm-1)
PARÁMETROS QUE INTRODUCEN VARIABILIDAD DE FRECUENCIA (cm-1), INTENSIDAD Y
PERFIL DE LAS BANDAS RAMAN
Estos indicadores de variabilidad no han sido objeto de estudio detallado en el presente
informe, pero deben de tenerse en cuenta para la asignación de bandas a modos vibracionales.

-

-

-

-

-

Grado y tipo de desorden (dopaje, roturas, etc.). El desorden aumenta la anchura
de los picos G, D, y 2D, la disminuir el tiempo de vida del fonón (vibración
molecular)
La banda G no muestra diferencias de intensidad por desorden, pero sí varía la
relación (ID/IG).
Compresión y estiramiento de la malla por dopaje. Puede haber blueshifts (>cm)
en todas las bandas (hasta 15 cm −1 en G y 25 cm −1 en 2D) y estrechamientos de
banda (hasta 10 cm −1)
ej “back gates” por dopado con óxidos mediante deposición
Por doblamiento de lámina también aumenta la banda 2D, sin cambios en G,
pero con blueshifts de entre 4-12 cm −1
Nivel de apilamiento o número de capas
Funcionalización (introducción de grupos funcionales) de las mallas genera la
aparición de nuevos picos Raman: 746 cm−1 (C–S stretching), 524, 1062, 1102,
1130 cm−1 (skeletal vibrations, CCCC trans y gauche), 1294 (twisting), 1440, 1461
(C–H deformation, scissoring), 2848 and 2884 cm−1 (C–H stretching).
En un mismo objeto puede haber variaciones espectrales según el ángulo de
incidencia y las capas afectadas. Los bordes mostraran más desorden que el
núcleo cristalino (Ni et al, 2008)
Blueshifts dependientes del sustrato de crecimiento del grafeno (ej SiC) (Chen et
al, 2008)
Intensidad variable de los picos en el mismo objeto según el punto de
focalización del láser, por variabilidad estructural respecto al ángulo de
incidencia respecto a la malla cristalina (Barros et al, 2005)

7

Puede verificar la autenticidad, validez e integridad de este documento en la dirección:
https://verificarfirma.ual.es/verificarfirma/code/tSSoCCK0v5uLGK1kjtpwdg==
Firmado Por
ID. FIRMA

Pablo Campra Madrid
afirma.ual.es

tSSoCCK0v5uLGK1kjtpwdg==

tSSoCCK0v5uLGK1kjtpwdg==

Fecha

02/11/2021

PÁGINA

8/22

1.4. MUESTRAS ANALIZADAS Y OBJETOS CARACTERIZADOS (VER ANEXOS 1 Y 2)
1.5. PROCESAMIENTO DE MUESTRAS

1. Las muestras se obtuvieron a partir de viales sellados de las vacunas mRNA COVID19
reseñadas en el anexo 1. Todos los viales estaban sellados en el momento de su
procesamiento, excepto MOD y JAN, que no presentaban cierre de aluminio.
2. Se extrajeron mediante micro-jeringa diferentes alícuotas por vial de 10 ul cada una y
se depositaron en portaobjetos de microscopia óptica, dejándose secar en campana
aséptica de flujo laminar a temperatura ambiente. Seguidamente se custodiaron en
estuche portaobjetos cerrado y en frio hasta análisis Raman.
3. Se realizaron inspecciones visuales exhaustivas al microscopio óptico (OLIMPUS CX43)
para búsqueda de objetos compatibles con estructuras grafíticas o grafeno. Aumentos
de X100 a x60.
Criterios de selección de objetos:
1. Localización en los restos de la gota o en zona exterior de arrastre por secado
2. Aspecto visual: objetos translucidos bidimensionales o cuerpos opacos
oscuros.
4. Obtención de espectros RAMAN de los objetos seleccionados
5. Procesamiento de los datos espectrales
La relación y claves de los objetos caracterizados en el presente informe se expone en
el anexo 2.

8

Puede verificar la autenticidad, validez e integridad de este documento en la dirección:
https://verificarfirma.ual.es/verificarfirma/code/tSSoCCK0v5uLGK1kjtpwdg==
Firmado Por
ID. FIRMA

Pablo Campra Madrid
afirma.ual.es

tSSoCCK0v5uLGK1kjtpwdg==

tSSoCCK0v5uLGK1kjtpwdg==

Fecha

02/11/2021

PÁGINA

9/22

3. RESULTADOS Y DISCUSION
(Ver imágenes y espectros de los objetos seleccionados en ANEXO 3: RESULTADOS)
La técnica de micro-Raman aplicada ha resultado ser muy efectiva para la
caracterización rápida de un número elevado de objetos microscópicos en la detección
de micro-estructuras de grafeno dispersas en muestras complejas. En comparación con
la espectroscopía macro-Raman directa de dispersiones acuosas, la combinación con la
microscopía tiene la ventaja de poder asociar señales espectrales a objetos visibles al
microscopio óptico, lo que permite focalizar la prospección hacia objetos concretos con
apariencia grafénica, reforzando su caracterización espectroscópica. En este trabajo, la
selección preliminar de objetos se ha centrado en dos tipologías, láminas translúcidas y
objetos carbonáceos opacos, por su semejanza visual con formas similares observables
en patrones sometidos a ultrasonidos o en dispersiones de óxido de grafeno (ver anexo
Resultados). La diferencia entre ambas tipologías no se debe a su composición química,
derivada del grafito, sino tan solo al grado de exfoliación del material grafítico de partida
y al número de capas superpuestas, pudiéndose establecer 10 capas como el límite para
considerar que un material ya es grafito (3D) (Ramos-Fernandez, 2017).

Una vez seleccionados un total de 110 objetos con posible apariencia grafénica,
localizados mayoritariamente en el borde de las gotas de las muestras tras su
deshidratación, el interior o exterior en la zona de arrastre por secado a temperatura
ambiente de la fase acuosa original. Del total de estos objetos, se han seleccionado un
total de 28 objetos por su mayor grado de compatibilidad espectral con materiales
grafénicos reportados en literatura. Las imágenes y espectros RAMAN de estos objetos
se muestran en el anexo 3 de resultados del presente informe. Es de interés notar que
a temperatura ambiente las muestras no llegan a secarse por completo, quedando
siempre un resto gelatinoso, cuyo límite puede observarse en algunas fotografías
mostradas. Se ignora por el momento la composición de dicho medio por no haber sido
objeto del presente estudio, así como la de otras tipologías de objetos de tamaño
micrométrico que pudieron observarse recurrentemente en las muestras a bajo
aumento (40-600X). Los espectros Raman de algunos de estos objetos se obtuvieron,
pero no se presentan en este estudio por no mostrar semejanza visual con grafeno o
grafito.
Una limitación en la obtención de patrones espectrales definidos ha sido la intensidad
de la fluorescencia que emitían muchos objetos observados. En numerosas láminas
translúcidas con apariencia grafénica, no fue posible obtener espectros Raman libres de
ruido por fluorescencia, por lo que la técnica no permitió la obtención de señales
RAMAN especificas con picos bien definidos. Por ello en estos objetos no puede
afirmarme ni descartarse la presencia de estructuras de grafeno. Otra limitación de la
técnica micro-RAMAN es la baja calidad de la imagen óptica del equipo, que impide
detectar con frecuencia láminas semejantes a grafeno de alta transparencia, que
pueden observarse sin embargo en microscopios ópticos con ajuste adecuado del
condensador. Para estos objetos una alternativa sería emplear otras técnicas
9

Puede verificar la autenticidad, validez e integridad de este documento en la dirección:
https://verificarfirma.ual.es/verificarfirma/code/tSSoCCK0v5uLGK1kjtpwdg==
Firmado Por
ID. FIRMA

Pablo Campra Madrid
afirma.ual.es

tSSoCCK0v5uLGK1kjtpwdg==

tSSoCCK0v5uLGK1kjtpwdg==

Fecha

02/11/2021

PÁGINA

10/22

complementarias de microscopía acoplada con espectroscopía, como XPS con buena
óptica o difracción de electrones por TEM.
Teniendo en cuenta estos criterios de selección, se han distribuido en 2 grupos los 28
objetos encontrados con posible identidad grafénica, según el grado de correlación con
el espectro RAMAN del patrón de óxido de grafeno reducido empleado (rGO, TMDICSA).
En el GRUPO 1 se han incluido 8 objetos cuyos patrones espectrales son similares al
espectro del patrón rGO, y por tanto puede afirmarse con certeza la presencia de óxido
de grafeno (nº 1-8). Esta correspondencia espectral puede considerarse inequívoca, y
se caracteriza por 2 picos dominantes en el rango escaneado (entre 1200-1800 cm-1),
picos denominados G (~1584 cm-1 ) y D (~1344 cm-1 ), característicos de óxidos de
grafeno. Esta caracterización por correspondencia espectral entre las señales de las
muestras problema y del patrón rGO viene reforzada por la apariencia microscópica de
estos objetos, todos ellos con apariencia opaca carbonácea similar a la de los objetos
patrón, como puede verse en las fotografías del anexo de Resultados. Por tanto,
podemos afirmar con un elevado nivel de confianza que la identificación de material
grafénico en todas las muestras analizadas del Grupo 1 ES CONCLUYENTE, y con alta
probabilidad se trata de óxidos de grafeno. Estos objetos del grupo 1 presentaron un
tamaño micrométrico en rangos de decenas de micras (mostrado en las fotografías de
algunos de ellos por una línea azul).
En el segundo grupo (GRUPO 2, nº 9-28), se han detectado señales RAMAN compatibles
con la presencia de estructuras de grafeno o grafíticas en 20 objetos, al presentar
máximos vibracionales RAMAN en torno a la banda G (1585-1600 cm-1), compatibles con
el pico G de la estructura cristalina de la malla cristalina de grafito o grafeno. Este modo
vibracional se genera por la vibración permitida del fonón en el plano del anillo
aromático (sp2). Su desplazamiento hacia mayores frecuencias en algunos objetos,
tendiendo hacia 1600 cm-1 (blue shift) puede deberse a muy diversas modificaciones
referidas extensamente en la literatura, como, por ejemplo, número de capas de
grafeno o dopaje con grupos funcionales o metales pesados entre otros (Ferrari et al,
2007). Visualmente los objetos del grupo 2 pueden presentar los dos tipos de
apariencias que se observan en el patrón, tanto como objetos micrométricos opacos con
apariencia carbonácea (nº 9, 11, 16, 21, 22, 23, 24, 25, 26, 27 y 28) como láminas
translúcidas con apariencia grafénica (nº 10, 12, 13, 14, 18, 19 y 20).
En los espectros de este grupo 2, los máximos del pico G se acompañan de otros picos
dominantes de asignación no determinada en este trabajo. Un subgrupo (2.1.) está
formado por objetos cuyos espectros presentan los dos 2 picos dominantes situados en
rangos de banda que podrían asignarse a los dos modos vibracionales del óxido de
grafeno, G (rango 1569-1599 cm-1 y D (rango 1342-1376 cm-1) (objetos nº 11, 14, 15, 16,
17, 20, 21, 22, 23, 24, 25 y 26). Considerando conjuntamente las imágenes microscópicas
y las señales RAMAN, la asignación de los espectros de este grupo a estructuras
grafénicas puede hacerse con un elevado nivel de confianza, si bien están por
determinar las modificaciones estructurales de la malla que generan señales espectrales

10

Puede verificar la autenticidad, validez e integridad de este documento en la dirección:
https://verificarfirma.ual.es/verificarfirma/code/tSSoCCK0v5uLGK1kjtpwdg==
Firmado Por
ID. FIRMA

Pablo Campra Madrid
afirma.ual.es

tSSoCCK0v5uLGK1kjtpwdg==

tSSoCCK0v5uLGK1kjtpwdg==

Fecha

02/11/2021

PÁGINA

11/22

que no son idénticas a la del patrón empleado de referencia (rGO), y causan variabilidad
en la frecuencia y perfil de estos picos respecto al estándar utilizado.
Un segundo subgrupo (2.2) de objetos de este Grupo 2 (nº 9, 10, 12, 13, 18, 19, 25, 27,
28) se consideran compatibles con la presencia de estructuras grafénicas por la
presencia de máximos en la banda G, si bien sería necesario el empleo de algoritmos de
análisis espectral más detallado, ya que no se observan con claridad picos que pudieran
asignarse al modo vibracional D, en torno a 1344 cm-1 en el patrón rGO. Ello no es sin
embargo condición sine qua non para la presencia de estructuras de grafeno., por lo que
se han seleccionado estos objetos para el presente informe al mostrar máximos
vibracionales compatibles en el entorno de la banda G (rango 1569-1600 cm-1). Existe
aún un debate abierto sobre la interpretación de esta banda D y su localización y perfil
variable (Ferrari y Robertson, 2004). Como se expuso en la introducción metodológica,
la intensidad del pico D, en general citado en torno de 1355 cm-1, así como la relación
de intensidad con el pico G (ID /IG) es indicativa del grado de desorden en la malla
grafénica, introducido por diferentes agentes como dopado, introducción de muy
diversos grupos funcionales o roturas en la continuidad de la malla. En materiales
grafíticos ordenados este pico está ausente. En algunos espectros de este subgrupo 2.2.
aparecen otros picos con mayores frecuencias (blueshift), cuya asignación al modo
vibracional D es posible, aunque esta asignación está aún por determinar mediante el
procesamiento con algoritmos de análisis que excede el ámbito del presente trabajo.
Por tanto, de momento para estos espectros sólo podemos afirmar que la ausencia o el
desplazamiento (shift) del pico D respecto a la localización del patrón rGO precisa aun
de una interpretación estructural según los modelos disponibles. Según la literatura,
tanto las variaciones en el shift de los picos G y D, como su anchura e intensidad variable,
así como la presencia de otros picos presentes en estos espectros podrían deberse a las
diversas modificaciones aún por determinar que pueden encontrarse en estos
materiales grafénicos, incluyendo grado de desorden, oxidación, dopaje,
funcionalización y roturas estructurales. Estas modificaciones exceden el ámbito de
estudio del presente informe.
Complementariamente al rango 1200-1800 cm-1, para algunos objetos se amplió el
espectro hasta 2800 cm-1 (nº 3, 8 y 11), se detectándose en algunos objetos de este
grupo un pico 2D de baja intensidad y amplitud de frecuencia, estando ausente en otros
objetos escaneados (datos no mostrados). Sin embargo, tanto en el patrón rGO como
en muestreos aleatorios de objetos con máximos de pico G la intensidad de este pico ha
resultado siempre muy reducida en comparación con los picos G y D de los espectros,
asociados a vibraciones de los carbonos sp2 de los anillos aromáticos. Ello puede deberse
a que, en óxidos de grafeno, la intensidad relativa del pico 2D (~2700 cm-1) respecto a
los picos G y D aparece muy disminuida. Por ello en este estudio de prospección se ha
prescindido en general de analizar el pico 2D por razones de mayor eficacia y empleo de
recursos en el escaneo del mayor número posible de objetos en tiempo limitado. En
futuros trabajos sería de interés su examen en todos los objetos, estimando con ello la
ratio de intensidades I2D/2G en aquellos objetos donde se manifieste mínimamente este

11

Puede verificar la autenticidad, validez e integridad de este documento en la dirección:
https://verificarfirma.ual.es/verificarfirma/code/tSSoCCK0v5uLGK1kjtpwdg==
Firmado Por
ID. FIRMA

Pablo Campra Madrid
afirma.ual.es

tSSoCCK0v5uLGK1kjtpwdg==

tSSoCCK0v5uLGK1kjtpwdg==

Fecha

02/11/2021

PÁGINA

12/22

modo vibracional, lo que permite hacer estimaciones sobre el número de capas de la
estructura.
Los objetos mostrados en este estudio representan una porción minoritaria respecto al
del total de objetos micrométricos visibles a bajo aumento en microscopía óptica de
campo claro (100X). Estos objetos fueron escaneados y no se presentan en este estudio
por no manifestar espectros compatibles con grafeno al carecer del pico G. Es de gran
interés destacar que la mayoría de estos objetos, o quizás por solapamiento de señal
con el medio hidrogel donde se encuentran embebidos algunos de ellos, presentan
máximos RAMAN en la banda de 1439-1457 cm-1. Igualmente, entre los objetos del
grupo 2.2, es frecuente la aparición de un pico prominente en dicha banda, en torno a
1450 cm-1, en combinación con los picos G y D (nº 11, 12, 14, 15, 16, 17, 20, 21, 23, 24,
25, 26 y 28). La asignación de esta banda en torno de 1450 cm-1 está pendiente de
realizar, por no corresponder con picos frecuentes en grafeno, pero consideramos es
de gran importancia para el conocimiento de la composición de las muestras por su
frecuente aparición. Como hipótesis de trabajo, esta banda suele asignarse a los grupos
orgánicos metileno –CH2- por doblado del par de hidrógenos- (scissoring o vending). Sin
embargo, también se refiere como una banda de intensidad moderada asociable a los
anillos aromáticos, por lo que podría asociarse asimismo a grafeno (Ferrari y Robertson,
2004). Otra posible asignación de esta banda sería la de un modo vibracional
superpuesto de algún compuesto diferente al grafeno, con mayor probabilidad, o
incluso del medio hidrogel remanente tras el secado. Recordemos que en todas las
muestras tras la deshidratación a temperatura ambiente siempre queda un remanente
viscoso. Este remanente pudiera en muchos casos estar manifestando vibraciones
RAMAN solapadas con los objetos que permanecen embebidos en él, no así en los que
aparecen fuera del gel en los límites de la zona de arrastre por secado. En este sentido,
es posible que este modo vibracional del medio aparezca solapado con los picos G y D
del grafeno los espectros del subgrupo 2.1. Está fuera del ámbito de este trabajo la
caracterización de este medio, así como de todos los componentes de la muestra. No
obstante, existen algunas sustancias capaces de formar esta matriz hidrogel cuyas
señales RAMAN muestran modos vibracionales prominentes en torno de esta banda,
como por ejemplo alcohol polivinílico (PVA), metilacrilamida, o el polímero PQT-12 (Mik
Andersen, https://corona2inspect.blogspot.com/ pers. comm). Se da el caso además de
que algunas de estas sustancias se han combinado con grafeno en diseños
experimentales que pueden consultarse en la literatura científica, por ejemplo sinapsis
artificiales para el PQT-12 (Chen and Huang, 2020), gelatinas para regeneración
neuronal combinando metilacrilamida con grafeno (Zhu et al, 2016) o fibras de
electrospun de PVA/GO (Tan et al, 2016). Por el momento todas estas hipótesis sobre
la asignación de este pico en el entorno de 1450 cm-1 siguen abiertas.
En conclusión, de un total de 110 objetos escaneados se han hallado señales
inequívocas de la presencia de óxido de grafeno en 8 objetos, y señales compatibles
con la presencia de estructuras grafíticas o de grafeno en otros 20 objetos. El resto de
objetos no ha mostrado señales compatibles con grafeno, con espectros en ocasiones

12

Puede verificar la autenticidad, validez e integridad de este documento en la dirección:
https://verificarfirma.ual.es/verificarfirma/code/tSSoCCK0v5uLGK1kjtpwdg==
Firmado Por
ID. FIRMA

Pablo Campra Madrid
afirma.ual.es

tSSoCCK0v5uLGK1kjtpwdg==

tSSoCCK0v5uLGK1kjtpwdg==

Fecha

02/11/2021

PÁGINA

13/22

dominados por exceso de ruido causado por excesiva intensidad de fluorescencia, por
lo que no podemos definir su asignación por el momento.
Como continuación de esta línea de trabajo, y si bien nuestro análisis micro-RAMAN ha
mostrado señales concluyentes de la presencia de objetos con estructura grafénica, para
consolidar la certeza en la identificación y profundizar en la caracterización estructural
sería conveniente la realización de análisis complementarios mediante técnicas
acopladas de microscopía y espectroscopía como la espectroscopia XPS, o difracción
TEM.
Para la presente investigación se han obtenido la mayoría de las muestras a partir de
viales sellados. Asimismo, durante la extracción de las muestras y su traslado a
portaobjetos para la microscopia Raman, se trabajó en condiciones de asepsia bajo
campana de flujo laminar. No obstante, la posibilidad de procesos de contaminación de
las muestras durante su fabricación, distribución y procesamiento, así como la
generalización de estos hallazgos a muestras comparables, deben valorarse mediante
muestreos rutinarios y más amplios de lotes similares de estos productos.
Si bien los resultados de este muestreo son concluyentes en cuanto a la presencia de
estructuras grafénicas en las muestras analizadas, esta investigación se considera
abierta para su continuación y se pone a disposición de la comunidad científica para su
replicación y optimización, considerando necesaria su continuación con un estudio
espectral más detallado y exhaustivo, basado en un muestreo estadísticamente
significativo de viales similares, y la aplicación de técnicas complementarias que
permitan confirmar, rebatir, matizar o generalizar las conclusiones de este informe. Las
muestras analizadas están adecuadamente custodiadas y a disposición de futuras
colaboraciones científicas.

13

Puede verificar la autenticidad, validez e integridad de este documento en la dirección:
https://verificarfirma.ual.es/verificarfirma/code/tSSoCCK0v5uLGK1kjtpwdg==
Firmado Por
ID. FIRMA

Pablo Campra Madrid
afirma.ual.es

tSSoCCK0v5uLGK1kjtpwdg==

tSSoCCK0v5uLGK1kjtpwdg==

Fecha

02/11/2021

PÁGINA

14/22

CONCLUSIONES
Se ha realizado un muestreo aleatorio de viales de vacunas COVID19 mediante técnica
acoplada micro-RAMAN para caracterizar objetos microscópicos con apariencia
grafénica mediante señales espectroscópicas características de la estructura molecular.
La técnica micro-RAMAN permite reforzar el nivel de confianza en la identificación del
material mediante el acoplamiento de imágenes y análisis espectral como evidencias
observacionales que deben considerarse conjuntamente.
Se han detectado objetos cuyas señales RAMAN por similitud con el patrón
inequívocamente corresponden con OXIDO DE GRAFENO REDUCIDO.
Otro grupo de objetos presentan señales espectrales variables compatibles con
derivados de grafeno, por la presencia mayoritaria de señales RAMAN específicas
(banda G) asignado a la estructura aromática de dicho material, en conjunción con su
apariencia visible.
La investigación sigue abierta para su continuación, contraste y replicación. Ulteriores
análisis con la técnica descrita u otras complementarias basadas en muestreos
significativos permitirían evaluar con significación estadística adecuada el nivel de
presencia de materiales grafénicos en estos fármacos, así como su caracterización
química y estructural detallada.

14

Puede verificar la autenticidad, validez e integridad de este documento en la dirección:
https://verificarfirma.ual.es/verificarfirma/code/tSSoCCK0v5uLGK1kjtpwdg==
Firmado Por
ID. FIRMA

Pablo Campra Madrid
afirma.ual.es

tSSoCCK0v5uLGK1kjtpwdg==

tSSoCCK0v5uLGK1kjtpwdg==

Fecha

02/11/2021

PÁGINA

15/22

BIBLIOGRAFÍA CONSULTADA
Alimohammadian, M., Sohrabi, B. Observation of magnetic domains in graphene magnetized by
controlling temperature, strain and magnetic field. Sci Rep 10, 21325 (2020).
Bano, I. Hussain, A.M. EL-Naggar, A.A. Albassam. Exploring the fluorescence properties of
reduced graphene oxide with tunable device performance. Diamond and Related
Materials,Volume 94, Pages 59-64,2019.
Barros E. B., et al, Raman spectroscopy of graphitic foams. PHYSICAL REVIEW B 71, 165422. 2005.
Biroju, Ravi, Narayanan, Tharangattu, Vineesh, Thazhe Veettil, New advances in 2D
electrochemistry—Catalysis and Sensing, 2018.
Bhuyan, Sajibul Alam, Nizam Uddin, Maksudul Islam, Ferdaushi Alam Bipasha, Sayed Shafayat
Hossain. Synthesis of graphene. Int Nano Lett (2016) 6:65–83
Jalil Charmi, Hamed Nosrati, Jafar Mostafavi Amjad, Ramin Mohammadkhani, Hosein Danafar.
Polyethylene glycol (PEG) decorated graphene oxide nanosheets for controlled release curcumin
delivery. VOLUME 5, ISSUE 4, E01466, APRIL 01, 2019
Childres, Luis A. Jaureguib,, Wonjun Parkb, Helin Caoa, and Yong P. Chena et al RAMAN
SPECTROSCOPY OF GRAPHENE AND RELATED MATERIALS. [www.physics.purdue.edu]. Ultimo
acceso 30/10/21.
Choucair, Mohammad, Thordarson, Pall, Stride, John, Gram-scale production of graphene based
on solvothermal synthesis and sonication. Nature nanotechnology, 2009.
Chung, Hoon & Zelenay, Piotr. (2015). Chung and Zelenay, Chem Commun 2015 (on-line
version). A Simple Synthesis of Nitrogen-Doped Carbon Micro- and Nanotubes.
Colom, J. Cañavate, M.J. Lis, G. Sanjuan, y I. Gil. Análisis estructural de Óxidos de Grafeno (GO)
y Óxidos de Grafeno reducidos (rGO). 2020
Durge, Rakhee & Kshirsagar, R.V. & Tambe, Pankaj. (2014). Effect of Sonication Energy on the
Yield of Graphene Nanosheets by Liquid-phase Exfoliation of Graphite. Procedia Engineering. 97.
10.1016/j.proeng.2014.12.429.
Fakhrullin R., Läysän Nigamatzyanova, Gölnur Fakhrullina, Dark-field/hyperspectral microscopy
for detecting nanoscale particles in environmental nanotoxicology research. Science of The Total
Environment. Volume 772,2021.
Fan, Qitang, Martin-Jimenez, Daniel, Ebeling, Daniel, Krug, Claudio K., Brechmann, Lea,
Kohlmeyer, Corinna et al. Nanoribbons with Nonalternant Topology from Fusion of Polyazulene:
Carbon Allotropes beyond Graphene. Journal of the American Chemical Society. 2019
Ferrari A.C. / Raman spectroscopy of graphene and graphite: Disorder, electron–phonon
coupling, doping and nonadiabatic effects. Solid State Communications 143 (2007)
Ferrari AC and J. Robertson Interpretation of Raman spectra of disordered and amorphous
carbon. Phys. Rev. B 61, 2000
Ferrari Andrea Carlo and Robertson John. Raman spectroscopy of amorphous, nanostructured,
diamond–like carbon, and nanodiamond. Phil. Trans. R. Soc. A.3622477–2512. 2004

15

Puede verificar la autenticidad, validez e integridad de este documento en la dirección:
https://verificarfirma.ual.es/verificarfirma/code/tSSoCCK0v5uLGK1kjtpwdg==
Firmado Por
ID. FIRMA

Pablo Campra Madrid
afirma.ual.es

tSSoCCK0v5uLGK1kjtpwdg==

tSSoCCK0v5uLGK1kjtpwdg==

Fecha

02/11/2021

PÁGINA

16/22

Fraga, Tiago José Marques, da Motta Sobrinho, Maurício Alves, Carvalho, Marilda Nascimento,
Ghislandi, Marcos Gomes. State of the art: synthesis and characterization of functionalized
graphene nanomaterials. Nano Express. 2020. IOP Publishing.
Gao, A.; Chen, S.; Zhao, S.; Zhang, G.; Cui, J.; Yan, Y. (2020). The interaction between N, Ndimethylacrylamide and pristine graphene and its role in fabricating a strong nanocomposite
hydrogel. Journal of Materials Science, 55(18).
Gupta A., Gugang Chena, , P. Joshi, , Tadigadapa S., and P.C. Eklund. Raman Scattering from High
Frequency Phonons in Supported n-Graphene Layer Films. https://arxiv.org/ftp/condmat/papers/0606/0606593.pdf (últmo acceso 310/10/21)
Gusev A, Zakharova O, Muratov DS, Vorobeva NS, Sarker M, Rybkin I, Bratashov D, Kolesnikov E,
Lapanje A, Kuznetsov DV, Sinitskii A. Medium-Dependent Antibacterial Properties and Bacterial
Filtration Ability of Reduced Graphene Oxide. Nanomaterials (Basel). 2019 Oct 13;9(10):1454.
doi: 10.3390/nano9101454. PMID: 31614934; PMCID: PMC6835404.
Hack R, Cláudia Hack , Gumz Correia, Ricardo Antônio de Simone Zanon, Sérgio Henrique Pezzin
Matéria (Rio J.) 23 (1) Characterization of graphene nanosheets obtained by a modified
Hummer's method. 2018.
Hu, X., Dandan Lia and Li Mu. Biotransformation of graphene oxide nanosheets in blood plasma
affects their interactions with cells. Environ. Sci.: Nano, 2017,4, 1569-1578.
Alison J. Hobro, Mansour Rouhi, Ewan W. Blanch* and Graeme L. Conn. Raman and Raman
optical activity (ROA) analysis of RNA structural motifs in Domain I of the EMCV IRES. Nucleic
Acids Research, 2007, Vol. 35, No. 4 1169–1177
Long-Xian Gai, Wei-Qing Wang, Xia Wu, Xiu-Jun Su, Fu-Cun Yang, NIR absorbing reduced
graphene oxide for photothermal radiotherapy for treatment of esophageal cancer,Journal of
Photochemistry and Photobiology B: Biology,Volume 194,2019,Pages 188-193.
Khalilia D. Graphene oxide: a promising carbocatalyst for the regioselective thiocyanation of
aromatic amines, phenols, anisols and enolizable ketones by hydrogen peroxide/KSCN in water.
New J. Chem., 2016,40, 2547-2553
Khare, R. , Dhanraj B. Shinde, Sanjeewani Bansode, Mahendra A. More, Mainak Majumder,
Vijayamohanan K. Pillai, and Dattatray. Graphene nanoribbons as prospective field emitter. J.
Appl. Phys. Lett. 106, 023111 (2015). 2015
Kim S, Lee SM, Yoon JP, Lee N, Chung J, Chung WJ, Shin DS. Robust Magnetized Graphene Oxide
Platform for In Situ Peptide Synthesis and FRET-Based Protease Detection. Sensors (Basel). Sep
15;20(18):5275. 2020
Jaemyung Kim, Franklin Kim, Jiaxing Huang, Seeing graphene-based sheets, Materials Today,
Volume 13, Issue 3, Pages 28-38. 2010
Kovaříček et al. Extended characterization methods for covalent functionalization of graphene
on copper,Carbon,Volume 118 (2017)
Jia-Hui Liu et al. Biocompatibility of graphene oxide intravenously administrated in mice—
effects of dose, size and exposure protocols. Toxicol. Res., 2015,4, 83-91.

16

Puede verificar la autenticidad, validez e integridad de este documento en la dirección:
https://verificarfirma.ual.es/verificarfirma/code/tSSoCCK0v5uLGK1kjtpwdg==
Firmado Por
ID. FIRMA

Pablo Campra Madrid
afirma.ual.es

tSSoCCK0v5uLGK1kjtpwdg==

tSSoCCK0v5uLGK1kjtpwdg==

Fecha

02/11/2021

PÁGINA

17/22

Kozawa D, Miyauchi Y, Mouri S, Matsuda K. Exploring the Origin of Blue and Ultraviolet
Fluorescence in Graphene Oxide. J Phys Chem Lett. 2013 Jun 20;4(12):2035-40. 2013.
Liao Y, Zhou X, Fu Y, Xing D. Graphene Oxide as a Bifunctional Material toward Superior RNA
Protection and Extraction. ACS Appl Mater Interfaces. 2018 Sep 12;10(36):30227-30234. 2018
Lu N, Huang Y, Li HB, Li Z, Yang J. First principles nuclear magnetic resonance signatures of
graphene oxide. J Chem Phys. 2010 Jul 21;133(3):034502. doi: 10.1063/1.3455715. PMID:
20649332.
Manoratne C.H., S.R.D.Rosa, and I.R.M. Kottegoda. XRD-HTA, UV Visible, FTIR and SEM
Interpretation of Reduced Graphene Oxide Synthesized from High Purity Vein Graphite. Material
Science Research India Vol. 14(1), 19-30 (2017).
Marquina, J.;I Power, Ch.II. y González, J. III. Espectroscopía Raman del grafeno monocapa y el
grafito: acoplamiento electrón fonón y efectos no adiabáticos. Revista Tumbaga 2010 | 5 | 183194
Martin-Gullon, I, Juana M. Pérez, Daniel Domene, Anibal J.A. Salgado-Casanova, Ljubisa R.
Radovic, New insights into oxygen surface coverage and the resulting two-component structure
of graphene oxide, Carbon, Volume 158, 2020, Pages 406-417,
Meyer, J., Geim, A., Katsnelson, M. et al. The structure of suspended graphene sheets. Nature
446, 60–63 (2007).
Ni, Z., Wang Y, and Shen Z. Raman Spectroscopy and Imaging of Graphene, Nano Res (2008) 1:
273 291
Palacio I, Koen Lauwaet, Luis Vázquez, Francisco Javier Palomares a, Héctor González-Herrero,
José Ignacio Martínez, Lucía Aballe, Michael Foerster, Mar García-Hernández and José Ángel
Martín-Gago. Ultra-thin NaCl films as protective layers for Graphene. Nanoscale, 2019, 11,
16767-16772
Palmieri V, Perini G, De Spirito M, Papi M. Graphene oxide touches blood: in vivo interactions of
bio-coronated 2D materials. Nanoscale Horiz. 2019 Mar 1;4(2):273-290. doi:
10.1039/c8nh00318a. Epub 2018 Oct 31. PMID: 32254085.
Panchal V, Yang Y, Cheng G, Hu J, Kruskopf M, Liu CI, Rigosi AF, Melios C, Hight Walker AR, Newell
DB, Kazakova O, Elmquist RE. Confocal laser scanning microscopy for rapid optical
characterization of graphene. Commun Phys. 2018
Paredes JI, Villar-Rodil S, Martínez-Alonso A, Tascón JM. Graphene oxide dispersions in organic
solvents. Langmuir. 24(19):10560-4. 2008
Ramos Fernández Gloria. Efecto de la química superficial del óxido de grafeno en el desarrollo
de Aplicaciones. TESIS DOCTORAL. Universidad de Alicante. 2017.
Sadezky, A. H. Muckenhuber, H. Grothe, R. Niessner, U. Pöschl, Raman microspectroscopy of
soot and related carbonaceous materials: Spectral analysis and structural information, Carbon,
Volume 43, Issue 8,2005, Pages 1731-1742
Sarkar, S.K., K.K. Raul, S.S. Pradhan, S. Basu, A. Nayak, Magnetic properties of graphite oxide
and reduced graphene oxide, Physica E: Low-dimensional Systems and Nanostructures,Volume
64, 2014,Pages 78-82.
17

Puede verificar la autenticidad, validez e integridad de este documento en la dirección:
https://verificarfirma.ual.es/verificarfirma/code/tSSoCCK0v5uLGK1kjtpwdg==
Firmado Por
ID. FIRMA

Pablo Campra Madrid
afirma.ual.es

tSSoCCK0v5uLGK1kjtpwdg==

tSSoCCK0v5uLGK1kjtpwdg==

Fecha

02/11/2021

PÁGINA

18/22

Smetana Jr.K.; Vacik, J.; Součková, D.; Krčová, Z.; Šulc, J. (1990). The influence of hydrogel
functional groups on cell behavior. Journal of biomedical materials research, 24(4), pp. 463470.
Stankovich S, Dmitriy A. Dikin, Richard D. Piner, Kevin A. Kohlhaas, Alfred Kleinhammes,
Yuanyuan Jia, Yue Wu, SonBinh T. Nguyen, Rodney S. Ruoff, Synthesis of graphene-based
nanosheets via chemical reduction of exfoliated graphite oxide, Carbon, Volume 45, Issue 7,
2007, Pages 1558-1565.
Thema F.T., M. J. Moloto, E. D. Dikio, N. N. Nyangiwe, L. Kotsedi, M. Maaza, M. Khenfouch,
"Synthesis and Characterization of Graphene Thin Films by Chemical Reduction of Exfoliated and
Intercalated Graphite Oxide", Journal of Chemistry, vol. 2013, Article ID 150536, 6 pages, 2013.
Uran S., A. Alhani, and C. Silva , Study of ultraviolet-visible light absorbance of exfoliated graphite
forms, AIP Advances 7, 035323 (2017)
Wang, J.W., Hon, M.H. Preparation and characterization of pH sensitive sugar mediated
(polyethylene glycol/chitosan) membrane. Journal of Materials Science: Materials in Medicine
14, 1079–1088 (2003).
Yang, S.H., Lee, T., Seo, E., Ko, E.H., Choi, I.S. and Kim, B.-S. (2012), Interfacing Living Yeast Cells
with Graphene Oxide Nanosheaths. Macromol. Biosci., 12: 61-66.
Ye, Y.; Hu, X. (2016). A pH-sensitive injectable nanoparticle composite hydrogel for anticancer
drug delivery. Journal of Nanomaterials, 2016.
Wei Zhu, Harris BT, Zhang LG. Gelatin methacrylamide hydrogel with graphene nanoplatelets for
neural cell-laden 3D bioprinting. Annu Int Conf IEEE Eng Med Biol Soc. 2016 Aug;2016:41854188. doi: 10.1109/EMBC.2016.7591649. PMID: 28269205.

18

Puede verificar la autenticidad, validez e integridad de este documento en la dirección:
https://verificarfirma.ual.es/verificarfirma/code/tSSoCCK0v5uLGK1kjtpwdg==
Firmado Por
ID. FIRMA

Pablo Campra Madrid
afirma.ual.es

tSSoCCK0v5uLGK1kjtpwdg==

tSSoCCK0v5uLGK1kjtpwdg==

Fecha

02/11/2021

PÁGINA

19/22

ANEXO 1
VACUNAS COVID19 ARNm objeto de análisis micro-RAMAN

PFIZER 1 (RD1). Lote EY3014. Sellada
PFIZER 2 (WBR). Lote Nº FD8271. Sellada
PFIZER 3 (ROS). Lote Nº F69428. Sellada
PFIZER 4 (ARM). Lote Nº FE4721. Sellada
ASTRAZENECA (AZ MIT). Lote Nº ABW0411. Sellada
MODERNA (MOD). Lote Nº 3002183. No sellada
JANSSEN (JAN). Lote Nº No disponible. No sellada.

MUESTRAS PATRÓN DE GRAFENO
Patrón de oxido de grafeno reducido (rGO) (TMSigma Aldrich. Ref 805424)
Patrón de suspensión de OXIDO DE GRAFENO (TMThe Graphene Box)

19

Puede verificar la autenticidad, validez e integridad de este documento en la dirección:
https://verificarfirma.ual.es/verificarfirma/code/tSSoCCK0v5uLGK1kjtpwdg==
Firmado Por
ID. FIRMA

Pablo Campra Madrid
afirma.ual.es

tSSoCCK0v5uLGK1kjtpwdg==

tSSoCCK0v5uLGK1kjtpwdg==

Fecha

02/11/2021

PÁGINA

20/22

ANEXO 2
OBJETOS CARACTERIZADOS COMPATIBLES CON ESTRUCTURAS DE GRAFENO
GRUPO 1
1
2
3
4
5
6
7
8

PFIZER 2 WBR UP GO2
PFIZER 3 Ros 2hy GO1
PFIZER 3 Ros 2hy GO1b
PFIZER 3 Ros 2hy b GO2
AZ MIT UP CARB1
AZ MIT UP CARB4
AZ MIT DOWN CARB2
MOD grumo1

GRUPO 2
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

PFIZER 2 WBR GO1
PFIZER 2 WBR GO6a
PFIZER 2 WBR 2 GO7
PFIZER 2 WBR UP GO1
PFIZER 2 WBR UP GO3b
PFIZER 2 WBR UP GO4
PFIZER 2 WBR DOWN GO2
PFIZER 2 WBR DOWN GO3
PFIZER 2 WBR DOWN GO5
PFIZER 3 ROS OBJ 1
PFIZER 3 ROS 2 OBJ 1
PFIZER 3 ROS 2 OBJ 2
PFIZER 4 Pdown grumo1
PFIZER 4 Pdown grumo2
PFIZER 4 Pdown grumo3
ASTRAZENECA AZ MIT UP CARB5
ASTRAZENECA AZ MIT UP CARB6
JANSSEN JAN GO1
JANSSEN JAN GO3
JANSSEN JAN GO4

20

Puede verificar la autenticidad, validez e integridad de este documento en la dirección:
https://verificarfirma.ual.es/verificarfirma/code/tSSoCCK0v5uLGK1kjtpwdg==
Firmado Por
ID. FIRMA

Pablo Campra Madrid
afirma.ual.es

tSSoCCK0v5uLGK1kjtpwdg==

tSSoCCK0v5uLGK1kjtpwdg==

Fecha

02/11/2021

PÁGINA

21/22

ANEXO 3. RESULTADOS

Este anexo puede consultarse en el link

https://www.researchgate.net/publication/355684360_Deteccion_de_grafeno_en_va
cunas_COVID19_por_espectroscopia_Micro-RAMAN

21

Puede verificar la autenticidad, validez e integridad de este documento en la dirección:
https://verificarfirma.ual.es/verificarfirma/code/tSSoCCK0v5uLGK1kjtpwdg==
Firmado Por
ID. FIRMA

Pablo Campra Madrid
afirma.ual.es

tSSoCCK0v5uLGK1kjtpwdg==

tSSoCCK0v5uLGK1kjtpwdg==

Fecha

02/11/2021

PÁGINA

22/22

1

Prof. Dr. Pablo Campra Madrid
PROFESOR TITULAR DE UNIVERSIDAD
Doctor en Ciencias Químicas
Licenciado en Ciencias Biológicas

Almería, España 2 de Noviembre 2021

ANEXO 3. RESULTADOS

INFORME TÉCNICO

Detección de grafeno en vacunas COVID19
por espectroscopía micro-RAMAN

Puede verificar la autenticidad, validez e integridad de este documento en la dirección:
https://verificarfirma.ual.es/verificarfirma/code/Zv/OreWR6oN6XEyA2lP8Fg==
Firmado Por
ID. FIRMA

Pablo Campra Madrid
afirma.ual.es

Zv/OreWR6oN6XEyA2lP8Fg==

Zv/OreWR6oN6XEyA2lP8Fg==

Fecha

02/11/2021

PÁGINA

1/53

Puede verificar la autenticidad, validez e integridad de este documento en la dirección:
https://verificarfirma.ual.es/verificarfirma/code/Zv/OreWR6oN6XEyA2lP8Fg==

Firmado Por

ID. FIRMA

afirma.ual.es

Pablo Campra Madrid

Zv/OreWR6oN6XEyA2lP8Fg==

Zv/OreWR6oN6XEyA2lP8Fg==

Fecha

02/11/2021

PÁGINA

2/53

MUESTRAS PATRÓN DE GRAFENO
Patrón de oxido de grafeno reducido (rGO) (TMSigma Aldrich. Ref 805424)
Patrón de suspensión de OXIDO DE GRAFENO (TMThe Graphene Box)

VACUNAS COVID19 ARNm
PFIZER 1 (RD1). Lote EY3014. Sellada
PFIZER 2 (WBR). Lote Nº FD8271. Sellada
PFIZER 3 (ROS). Lote Nº F69428. Sellada
PFIZER 4 (ARM). Lote Nº FE4721. Sellada
ASTRAZENECA (AZ MIT). Lote Nº ABW0411. Sellada
MODERNA (MOD). Lote Nº 3002183. No sellada
JANSSEN (JAN). Lote Nº No disponible. No sellada.

VIALES ANALIZADOS por microRAMAN

2

Puede verificar la autenticidad, validez e integridad de este documento en la dirección:
https://verificarfirma.ual.es/verificarfirma/code/Zv/OreWR6oN6XEyA2lP8Fg==

Firmado Por

ID. FIRMA

afirma.ual.es

Pablo Campra Madrid

Zv/OreWR6oN6XEyA2lP8Fg==

Zv/OreWR6oN6XEyA2lP8Fg==

Fecha

02/11/2021

PÁGINA

3/53

- Previamente se calibró el equipo con patrón de silicio a 520
cm-1

- Nivel de apilamiento: I2D/IG = 219/309 = 0,70

- Grado de desorden: ID/IG = 346/309 = 1,12

- En óxidos de grafeno la intensidad de 2D es normalmente
pequeña respecto a G y D.

- Banda G a 1584 cm-1
- Banda D a 1344 cm-1
- Banda 2D a 2691 cm-1

- En el patrón rGO el equipo registra la presencia de 3 picos
característicos:

2D

ID/IG = 1,12

Espectro RAMAN del patrón de referencia
OXIDO DE GRAFENO reducido (DICSATM)

G

3

D

4

OBJETOS CON SEÑAL RAMAN SIMILAR
AL PATRÓN DE OXIDO DE GRAFENO
REDUCIDO

2.1. GRUPO 1

Puede verificar la autenticidad, validez e integridad de este documento en la dirección:
https://verificarfirma.ual.es/verificarfirma/code/Zv/OreWR6oN6XEyA2lP8Fg==
Firmado Por
ID. FIRMA

Pablo Campra Madrid
afirma.ual.es

Zv/OreWR6oN6XEyA2lP8Fg==

Zv/OreWR6oN6XEyA2lP8Fg==

Fecha

02/11/2021

PÁGINA

4/53

5

8. MOD grumo1

7. AZ MIT DOWN CARB2

6. AZ MIT UP CARB4

5. AZ MIT UP CARB 1

4. PFIZER 3 ROS2 HY GO1

3. PFIZER 3 ROS 2hy b GO2

2. PFIZER 3 ROS 2hy GO1b

1. PFIZER 2 WBR UP GO2

OBJETOS ANALIZADOS
GRUPO 1

Puede verificar la autenticidad, validez e integridad de este documento en la dirección:
https://verificarfirma.ual.es/verificarfirma/code/Zv/OreWR6oN6XEyA2lP8Fg==
Firmado Por
ID. FIRMA

Pablo Campra Madrid
afirma.ual.es

Zv/OreWR6oN6XEyA2lP8Fg==

Zv/OreWR6oN6XEyA2lP8Fg==

Fecha

02/11/2021

PÁGINA

5/53

1. PFIZER 2
WBR UP GO2
Puede verificar la autenticidad, validez e integridad de este documento en la dirección:
https://verificarfirma.ual.es/verificarfirma/code/Zv/OreWR6oN6XEyA2lP8Fg==
Firmado Por
ID. FIRMA

Pablo Campra Madrid
afirma.ual.es

Zv/OreWR6oN6XEyA2lP8Fg==

Zv/OreWR6oN6XEyA2lP8Fg==

Fecha

02/11/2021

PÁGINA

6/53

ID/IG = 1,18

1. PFIZER 2
WBR UP GO2

Puede verificar la autenticidad, validez e integridad de este documento en la dirección:
https://verificarfirma.ual.es/verificarfirma/code/Zv/OreWR6oN6XEyA2lP8Fg==
Firmado Por
ID. FIRMA

Pablo Campra Madrid
afirma.ual.es

Zv/OreWR6oN6XEyA2lP8Fg==

Zv/OreWR6oN6XEyA2lP8Fg==

Fecha

02/11/2021

PÁGINA

7/53

8

2. PFIZER 3
ROS 2 HY GO1
Puede verificar la autenticidad, validez e integridad de este documento en la dirección:
https://verificarfirma.ual.es/verificarfirma/code/Zv/OreWR6oN6XEyA2lP8Fg==
Firmado Por
ID. FIRMA

Pablo Campra Madrid
afirma.ual.es

Zv/OreWR6oN6XEyA2lP8Fg==

Zv/OreWR6oN6XEyA2lP8Fg==

Fecha

02/11/2021

PÁGINA

8/53


1_INFORME_TÉCNICO_FINAL_DETECCIÓN_DE_GRAFENO_EN_VACUNAS_COVID.pdf - página 1/30

1_INFORME_TÉCNICO_FINAL_DETECCIÓN_DE_GRAFENO_EN_VACUNAS_COVID.pdf - página 2/30
1_INFORME_TÉCNICO_FINAL_DETECCIÓN_DE_GRAFENO_EN_VACUNAS_COVID.pdf - página 3/30
1_INFORME_TÉCNICO_FINAL_DETECCIÓN_DE_GRAFENO_EN_VACUNAS_COVID.pdf - página 4/30
1_INFORME_TÉCNICO_FINAL_DETECCIÓN_DE_GRAFENO_EN_VACUNAS_COVID.pdf - página 5/30
1_INFORME_TÉCNICO_FINAL_DETECCIÓN_DE_GRAFENO_EN_VACUNAS_COVID.pdf - página 6/30





Descargar el documento (PDF)

1_INFORME_TÉCNICO_FINAL_DETECCIÓN_DE_GRAFENO_EN_VACUNAS_COVID.pdf (PDF, 4.6 MB)





Documentos relacionados


Documento PDF sts lectura mensaje m vil
Documento PDF solicitud registro de cedula profesional
Documento PDF cv interactivo aida lopez martin 2017 1
Documento PDF cv interactivo aida lopez martin 2017 base
Documento PDF cv interactivo aida lopez martin 2017
Documento PDF diploma

Palabras claves relacionadas
