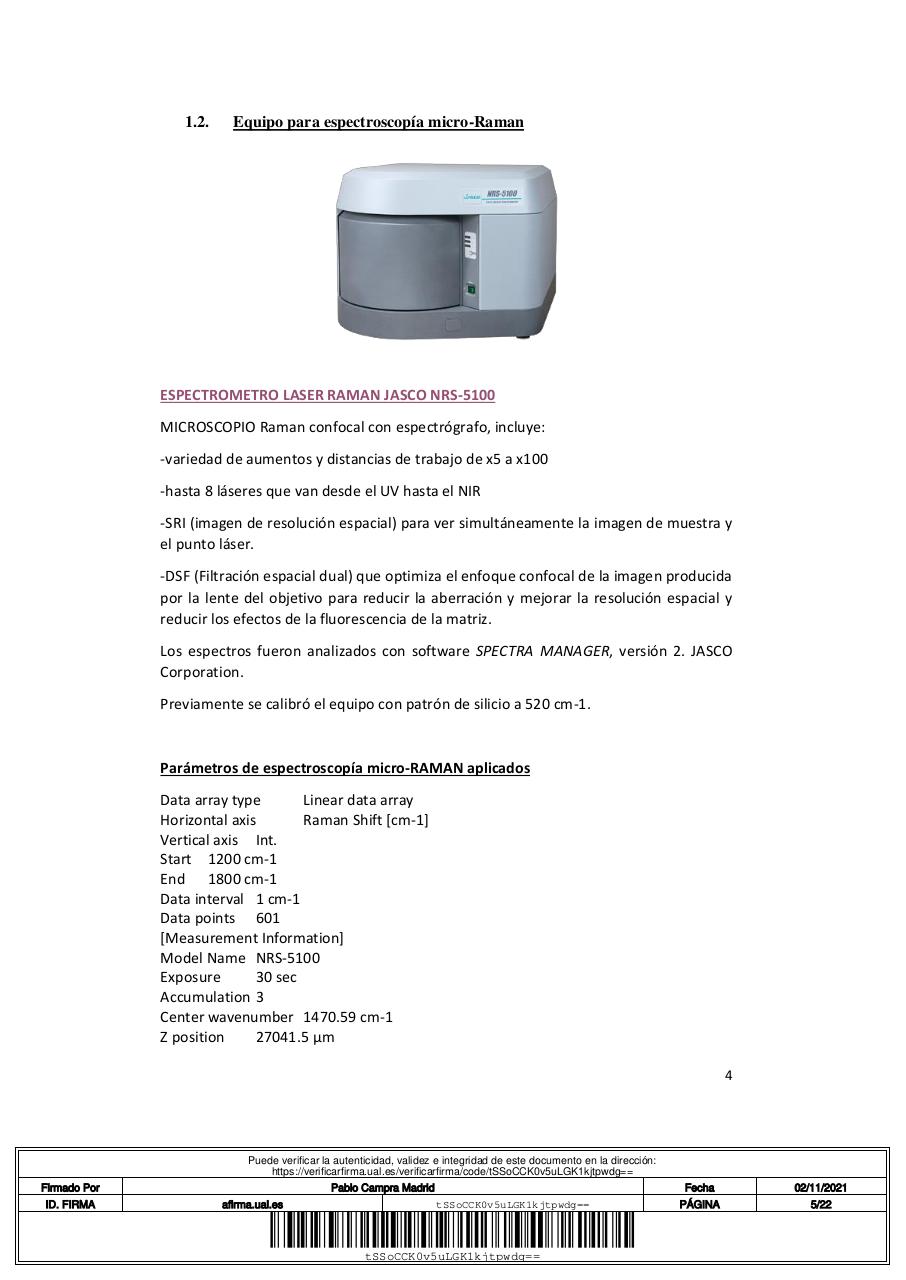

1.2.

Equipo para espectroscopía micro-Raman

ESPECTROMETRO LASER RAMAN JASCO NRS-5100
MICROSCOPIO Raman confocal con espectrógrafo, incluye:
-variedad de aumentos y distancias de trabajo de x5 a x100
-hasta 8 láseres que van desde el UV hasta el NIR
-SRI (imagen de resolución espacial) para ver simultáneamente la imagen de muestra y
el punto láser.
-DSF (Filtración espacial dual) que optimiza el enfoque confocal de la imagen producida
por la lente del objetivo para reducir la aberración y mejorar la resolución espacial y
reducir los efectos de la fluorescencia de la matriz.
Los espectros fueron analizados con software SPECTRA MANAGER, versión 2. JASCO
Corporation.
Previamente se calibró el equipo con patrón de silicio a 520 cm-1.

Parámetros de espectroscopía micro-RAMAN aplicados
Data array type
Linear data array
Horizontal axis
Raman Shift [cm-1]
Vertical axis Int.
Start 1200 cm-1
End 1800 cm-1
Data interval 1 cm-1
Data points 601
[Measurement Information]
Model Name NRS-5100
Exposure
30 sec
Accumulation 3
Center wavenumber 1470.59 cm-1
Z position
27041.5 µm
4
