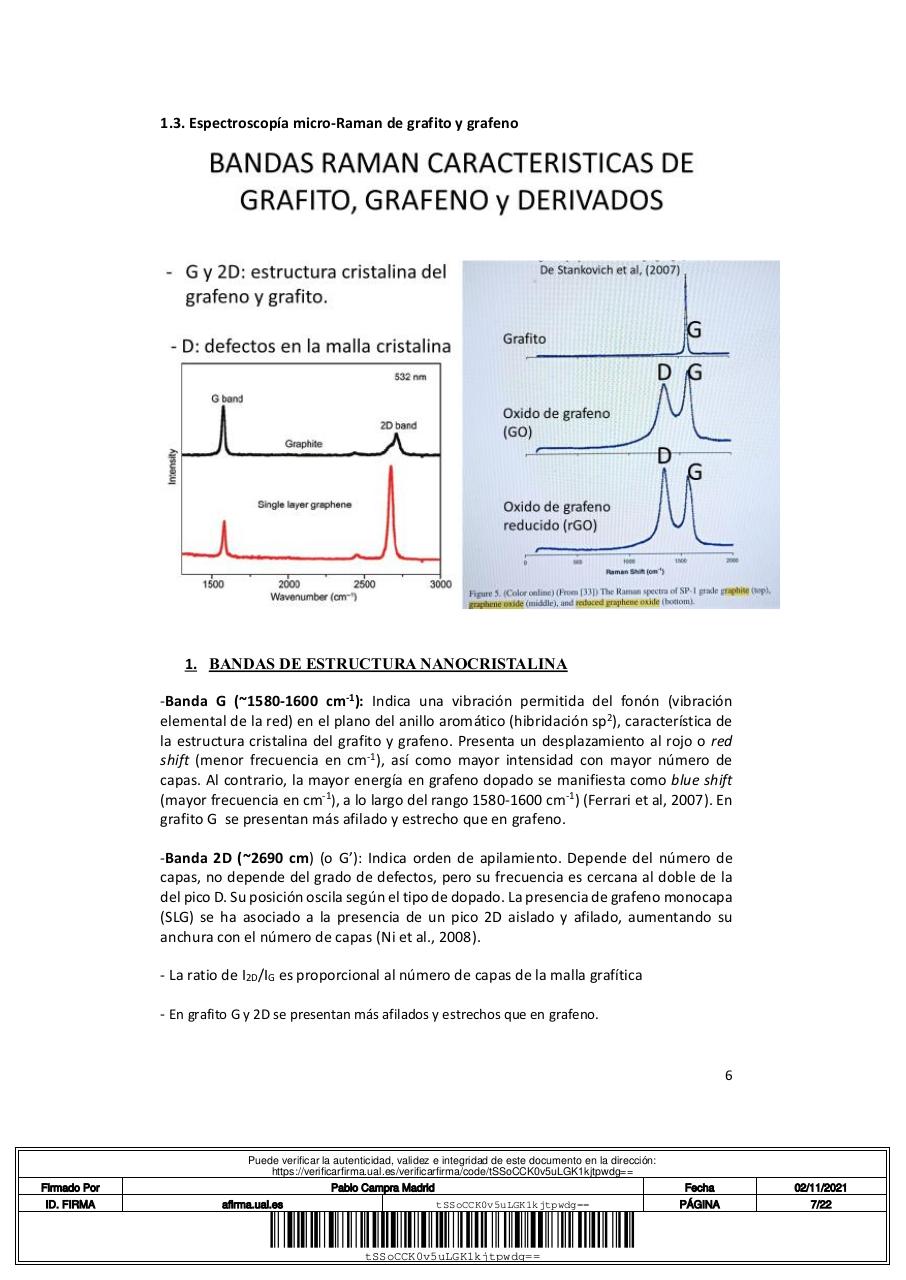

1.3. Espectroscopía micro-Raman de grafito y grafeno

1. BANDAS DE ESTRUCTURA NANOCRISTALINA
-Banda G (~1580-1600 cm-1): Indica una vibración permitida del fonón (vibración
elemental de la red) en el plano del anillo aromático (hibridación sp2), característica de
la estructura cristalina del grafito y grafeno. Presenta un desplazamiento al rojo o red
shift (menor frecuencia en cm-1), así como mayor intensidad con mayor número de
capas. Al contrario, la mayor energía en grafeno dopado se manifiesta como blue shift
(mayor frecuencia en cm-1), a lo largo del rango 1580-1600 cm-1) (Ferrari et al, 2007). En
grafito G se presentan más afilado y estrecho que en grafeno.
-Banda 2D (~2690 cm) (o G’): Indica orden de apilamiento. Depende del número de
capas, no depende del grado de defectos, pero su frecuencia es cercana al doble de la
del pico D. Su posición oscila según el tipo de dopado. La presencia de grafeno monocapa
(SLG) se ha asociado a la presencia de un pico 2D aislado y afilado, aumentando su
anchura con el número de capas (Ni et al., 2008).
- La ratio de I2D/IG es proporcional al número de capas de la malla grafítica
- En grafito G y 2D se presentan más afilados y estrechos que en grafeno.

6
