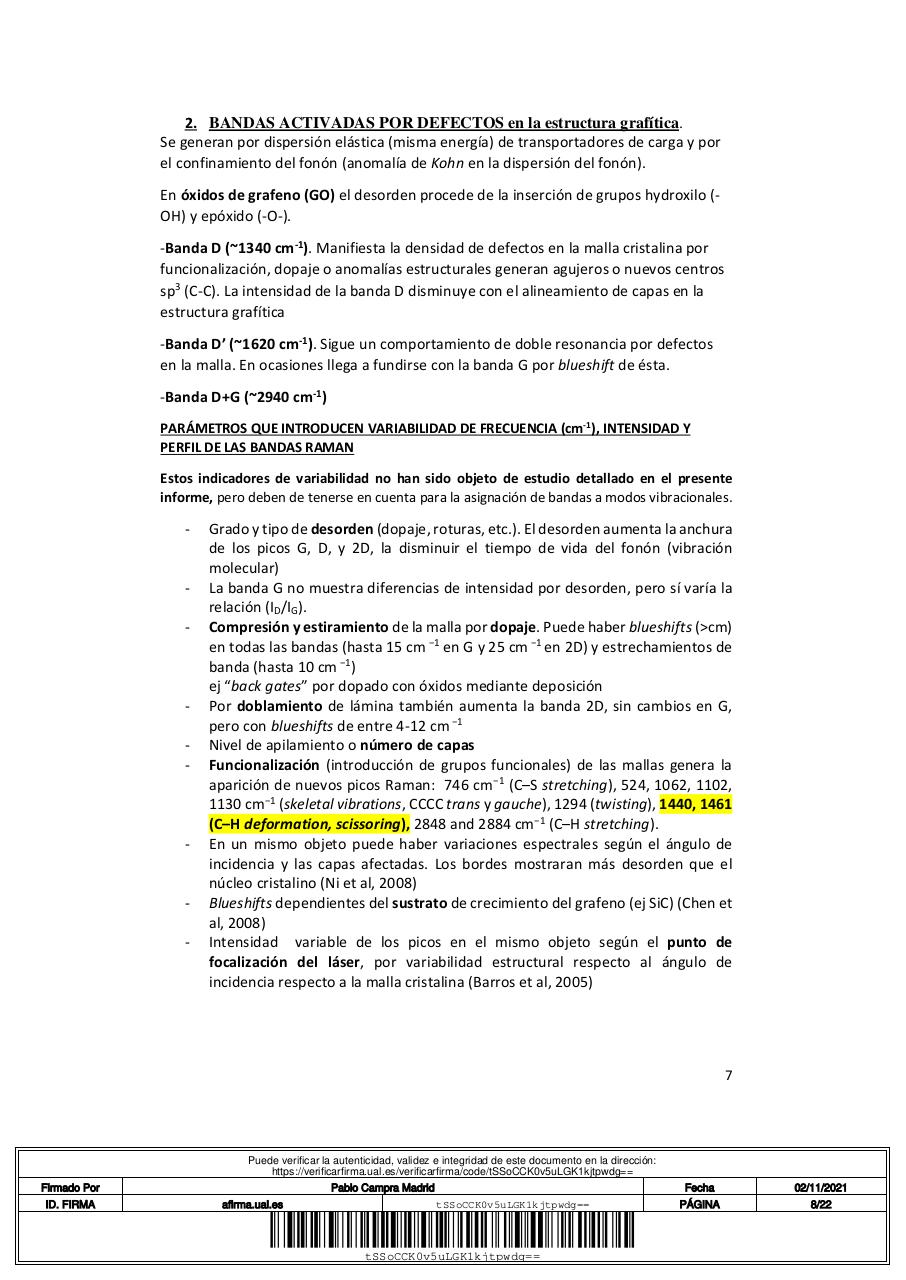

2. BANDAS ACTIVADAS POR DEFECTOS en la estructura grafítica.
Se generan por dispersión elástica (misma energía) de transportadores de carga y por
el confinamiento del fonón (anomalía de Kohn en la dispersión del fonón).
En óxidos de grafeno (GO) el desorden procede de la inserción de grupos hydroxilo (OH) y epóxido (-O-).
-Banda D (~1340 cm-1). Manifiesta la densidad de defectos en la malla cristalina por
funcionalización, dopaje o anomalías estructurales generan agujeros o nuevos centros
sp3 (C-C). La intensidad de la banda D disminuye con el alineamiento de capas en la
estructura grafítica
-Banda D’ (~1620 cm-1). Sigue un comportamiento de doble resonancia por defectos
en la malla. En ocasiones llega a fundirse con la banda G por blueshift de ésta.
-Banda D+G (~2940 cm-1)
PARÁMETROS QUE INTRODUCEN VARIABILIDAD DE FRECUENCIA (cm-1), INTENSIDAD Y
PERFIL DE LAS BANDAS RAMAN
Estos indicadores de variabilidad no han sido objeto de estudio detallado en el presente
informe, pero deben de tenerse en cuenta para la asignación de bandas a modos vibracionales.

-

-

-

-

-

Grado y tipo de desorden (dopaje, roturas, etc.). El desorden aumenta la anchura
de los picos G, D, y 2D, la disminuir el tiempo de vida del fonón (vibración
molecular)
La banda G no muestra diferencias de intensidad por desorden, pero sí varía la
relación (ID/IG).
Compresión y estiramiento de la malla por dopaje. Puede haber blueshifts (>cm)
en todas las bandas (hasta 15 cm −1 en G y 25 cm −1 en 2D) y estrechamientos de
banda (hasta 10 cm −1)
ej “back gates” por dopado con óxidos mediante deposición
Por doblamiento de lámina también aumenta la banda 2D, sin cambios en G,
pero con blueshifts de entre 4-12 cm −1
Nivel de apilamiento o número de capas
Funcionalización (introducción de grupos funcionales) de las mallas genera la
aparición de nuevos picos Raman: 746 cm−1 (C–S stretching), 524, 1062, 1102,
1130 cm−1 (skeletal vibrations, CCCC trans y gauche), 1294 (twisting), 1440, 1461
(C–H deformation, scissoring), 2848 and 2884 cm−1 (C–H stretching).
En un mismo objeto puede haber variaciones espectrales según el ángulo de
incidencia y las capas afectadas. Los bordes mostraran más desorden que el
núcleo cristalino (Ni et al, 2008)
Blueshifts dependientes del sustrato de crecimiento del grafeno (ej SiC) (Chen et
al, 2008)
Intensidad variable de los picos en el mismo objeto según el punto de
focalización del láser, por variabilidad estructural respecto al ángulo de
incidencia respecto a la malla cristalina (Barros et al, 2005)

7

Puede verificar la autenticidad, validez e integridad de este documento en la dirección:
https://verificarfirma.ual.es/verificarfirma/code/tSSoCCK0v5uLGK1kjtpwdg==
Firmado Por
ID. FIRMA

Pablo Campra Madrid
afirma.ual.es

tSSoCCK0v5uLGK1kjtpwdg==

tSSoCCK0v5uLGK1kjtpwdg==

Fecha

02/11/2021

PÁGINA

8/22
