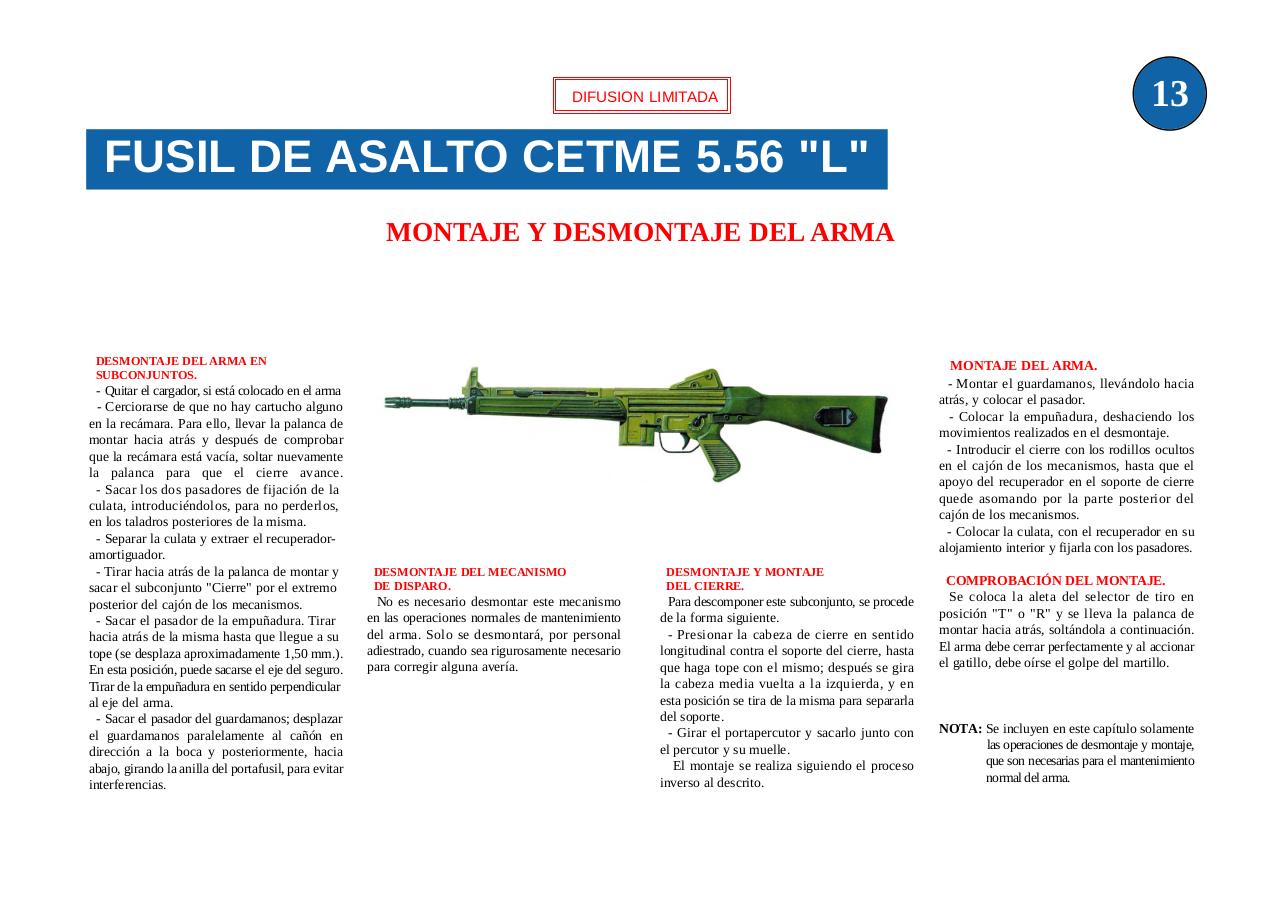

FUSIL DE ASALTO CETME 5.56 "L"
MONTAJE Y DESMONTAJE DEL ARMA

DESMONTAJE DEL ARMA EN
SUBCONJUNTOS.

- Quitar el cargador, si está colocado en el arma
- Cerciorarse de que no hay cartucho alguno
en la recámara. Para ello, llevar la palanca de
montar hacia atrás y después de comprobar
que la recámara está vacía, soltar nuevamente
la palanca para que el cierre avance.
- Sacar los dos pasadores de fijación de la
culata, introduciéndolos, para no perderlos,
en los taladros posteriores de la misma.
- Separar la culata y extraer el recuperadoramortiguador.
- Tirar hacia atrás de la palanca de montar y
sacar el subconjunto "Cierre" por el extremo
posterior del cajón de los mecanismos.
- Sacar el pasador de la empuñadura. Tirar
hacia atrás de la misma hasta que llegue a su
tope (se desplaza aproximadamente 1,50 mm.).
En esta posición, puede sacarse el eje del seguro.
Tirar de la empuñadura en sentido perpendicular
al eje del arma.
- Sacar el pasador del guardamanos; desplazar
el guardamanos paralelamente al cañón en
dirección a la boca y posteriormente, hacia
abajo, girando la anilla del portafusil, para evitar
interferencias.

MONTAJE DEL ARMA.
- Montar el guardamanos, llevándolo hacia
atrás, y colocar el pasador.
- Colocar la empuñadura, deshaciendo los
movimientos realizados en el desmontaje.
- Introducir el cierre con los rodillos ocultos
en el cajón de los mecanismos, hasta que el
apoyo del recuperador en el soporte de cierre
quede asomando por la parte posterior del
cajón de los mecanismos.
- Colocar la culata, con el recuperador en su
alojamiento interior y fijarla con los pasadores.
DESMONTAJE DEL MECANISMO
DE DISPARO.

No es necesario desmontar este mecanismo
en las operaciones normales de mantenimiento
del arma. Solo se desmontará, por personal
adiestrado, cuando sea rigurosamente necesario
para corregir alguna avería.

DESMONTAJE Y MONTAJE
DEL CIERRE.

Para descomponer este subconjunto, se procede
de la forma siguiente.
- Presionar la cabeza de cierre en sentido
longitudinal contra el soporte del cierre, hasta
que haga tope con el mismo; después se gira
la cabeza media vuelta a la izquierda, y en
esta posición se tira de la misma para separarla
del soporte.
- Girar el portapercutor y sacarlo junto con
el percutor y su muelle.
El montaje se realiza siguiendo el proceso
inverso al descrito.

COMPROBACIÓN DEL MONTAJE.
Se coloca la aleta del selector de tiro en
posición "T" o "R" y se lleva la palanca de
montar hacia atrás, soltándola a continuación.
El arma debe cerrar perfectamente y al accionar
el gatillo, debe oírse el golpe del martillo.

NOTA: Se incluyen en este capítulo solamente
las operaciones de desmontaje y montaje,
que son necesarias para el mantenimiento
normal del arma.
