11

DIFUSION LIMITADA

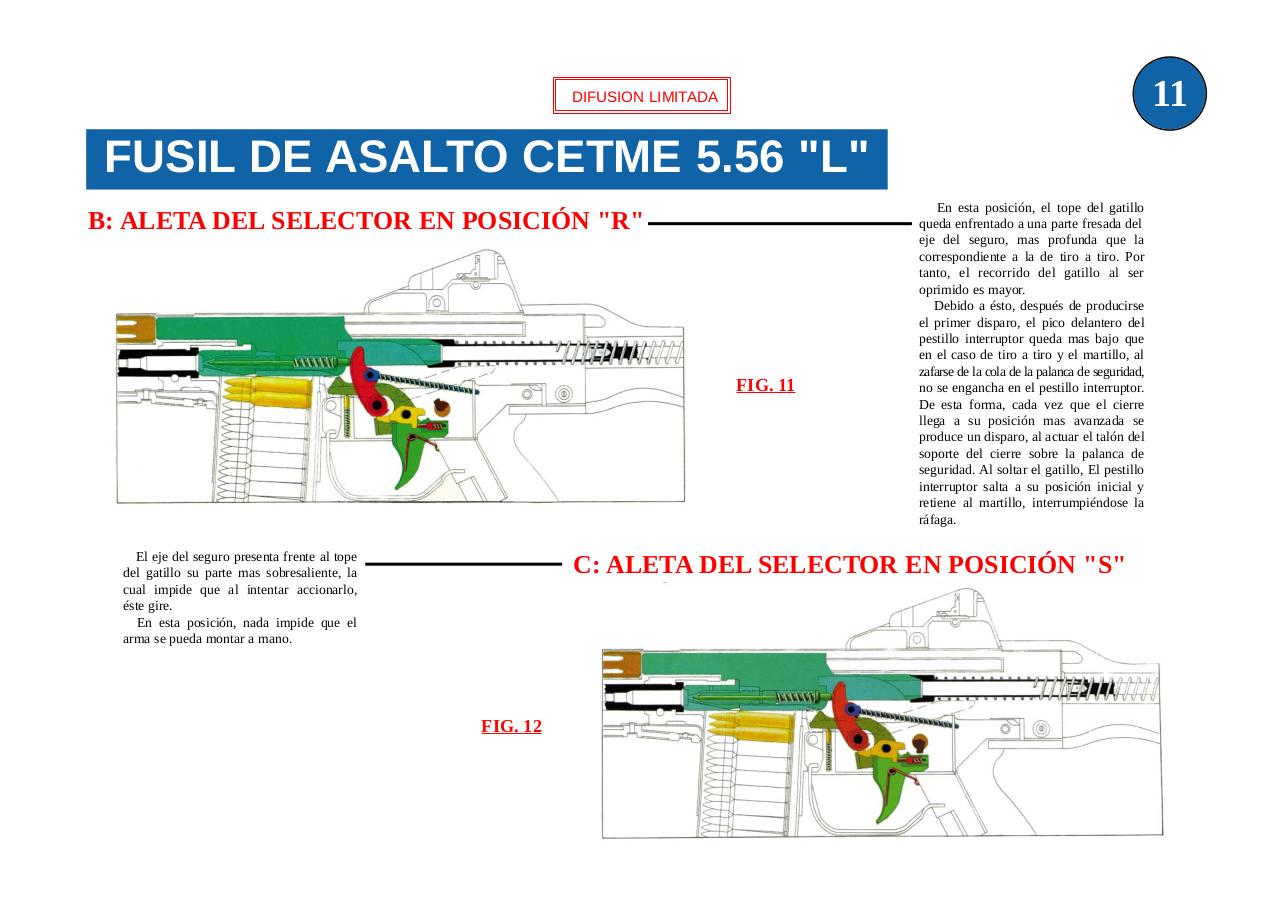

FUSIL DE ASALTO CETME 5.56 "L"
B: ALETA DEL SELECTOR EN POSICIÓN "R"

FIG. 11

El eje del seguro presenta frente al tope
del gatillo su parte mas sobresaliente, la
cual impide que al intentar accionarlo,
éste gire.
En esta posición, nada impide que el
arma se pueda montar a mano.

En esta posición, el tope del gatillo
queda enfrentado a una parte fresada del
eje del seguro, mas profunda que la
correspondiente a la de tiro a tiro. Por
tanto, el recorrido del gatillo al ser
oprimido es mayor.
Debido a ésto, después de producirse
el primer disparo, el pico delantero del
pestillo interruptor queda mas bajo que
en el caso de tiro a tiro y el martillo, al
zafarse de la cola de la palanca de seguridad,
no se engancha en el pestillo interruptor.
De esta forma, cada vez que el cierre
llega a su posición mas avanzada se
produce un disparo, al actuar el talón del
soporte del cierre sobre la palanca de
seguridad. Al soltar el gatillo, El pestillo
interruptor salta a su posición inicial y
retiene al martillo, interrumpiéndose la
ráfaga.

C: ALETA DEL SELECTOR EN POSICIÓN "S"

FIG. 12
