FUSIL DE ASALTO CETME 5.56 "L"

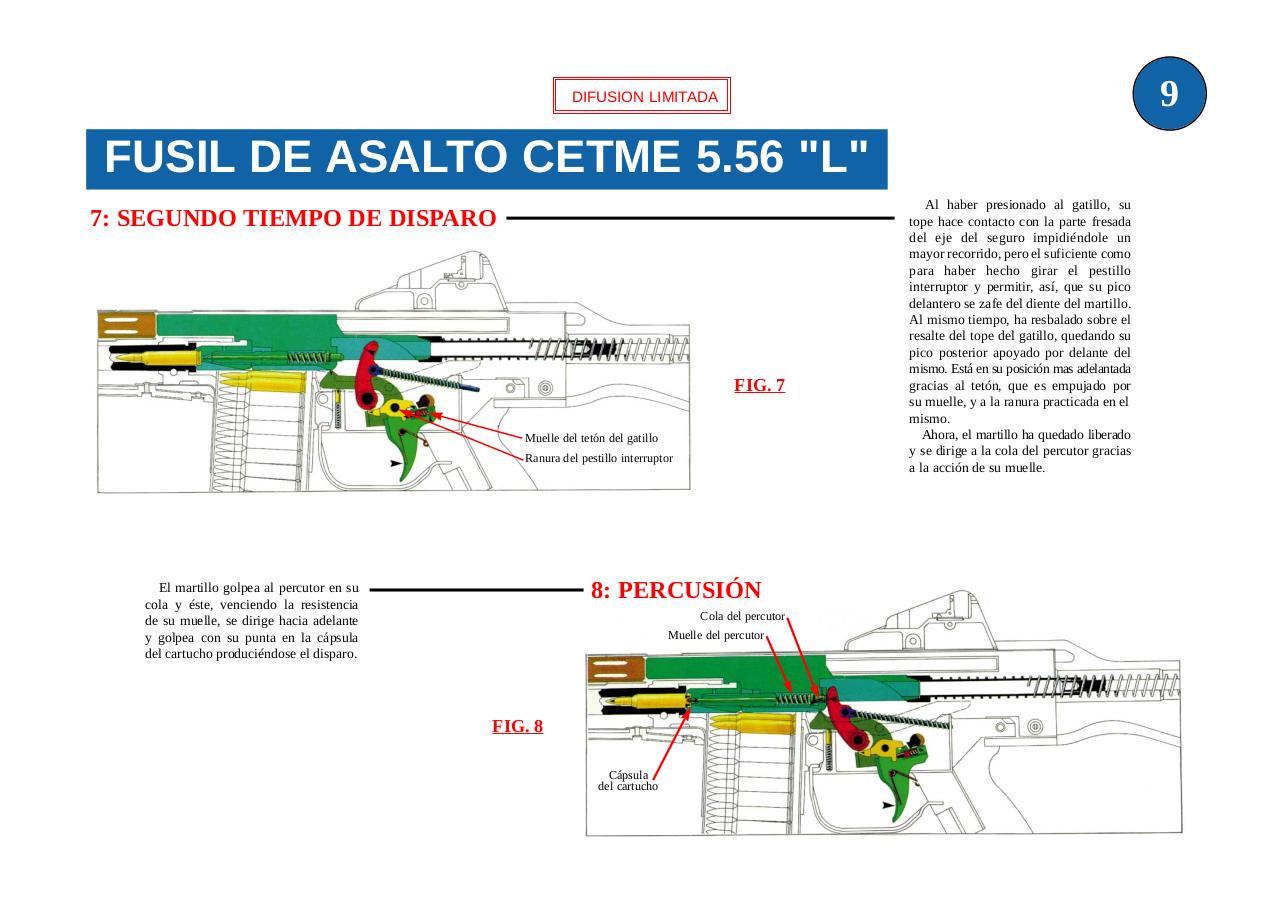

7: SEGUNDO TIEMPO DE DISPARO

FIG. 7
Muelle del tetón del gatillo
Ranura del pestillo interruptor

8: PERCUSIÓN

El martillo golpea al percutor en su
cola y éste, venciendo la resistencia
de su muelle, se dirige hacia adelante
y golpea con su punta en la cápsula
del cartucho produciéndose el disparo.

Cola del percutor
Muelle del percutor

FIG. 8
Cápsula
del cartucho

Al haber presionado al gatillo, su
tope hace contacto con la parte fresada
del eje del seguro impidiéndole un
mayor recorrido, pero el suficiente como
para haber hecho girar el pestillo
interruptor y permitir, así, que su pico
delantero se zafe del diente del martillo.
Al mismo tiempo, ha resbalado sobre el
resalte del tope del gatillo, quedando su
pico posterior apoyado por delante del
mismo. Está en su posición mas adelantada
gracias al tetón, que es empujado por
su muelle, y a la ranura practicada en el
mismo.
Ahora, el martillo ha quedado liberado
y se dirige a la cola del percutor gracias
a la acción de su muelle.
