B

A

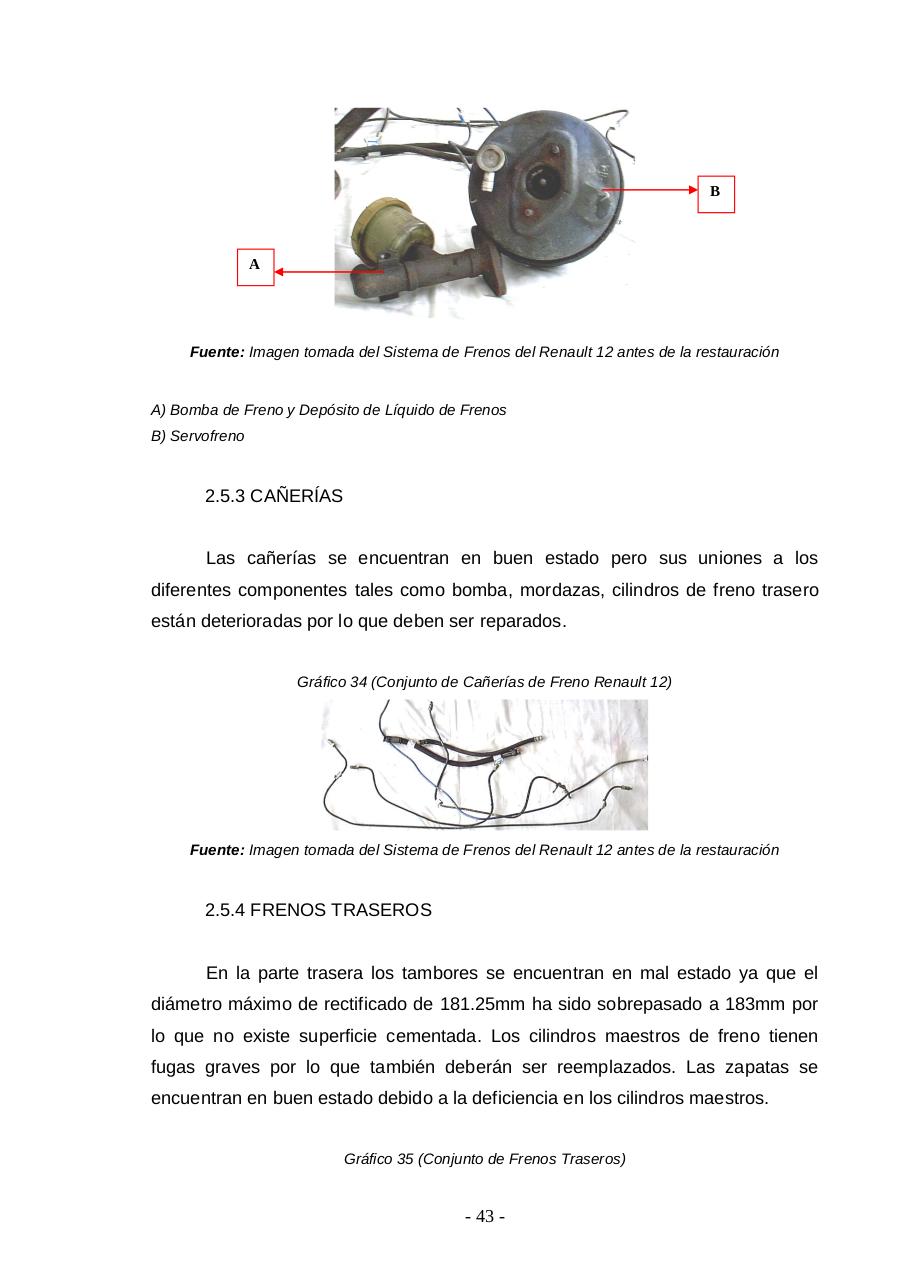

Fuente: Imagen tomada del Sistema de Frenos del Renault 12 antes de la restauración

A) Bomba de Freno y Depósito de Líquido de Frenos
B) Servofreno

2.5.3 CAÑERÍAS

Las cañerías se encuentran en buen estado pero sus uniones a los
diferentes componentes tales como bomba, mordazas, cilindros de freno trasero
están deterioradas por lo que deben ser reparados.
Gráfico 34 (Conjunto de Cañerías de Freno Renault 12)

Fuente: Imagen tomada del Sistema de Frenos del Renault 12 antes de la restauración

2.5.4 FRENOS TRASEROS

En la parte trasera los tambores se encuentran en mal estado ya que el
diámetro máximo de rectificado de 181.25mm ha sido sobrepasado a 183mm por
lo que no existe superficie cementada. Los cilindros maestros de freno tienen
fugas graves por lo que también deberán ser reemplazados. Las zapatas se
encuentran en buen estado debido a la deficiencia en los cilindros maestros.
Gráfico 35 (Conjunto de Frenos Traseros)

- 43 -
