C
A

D

B

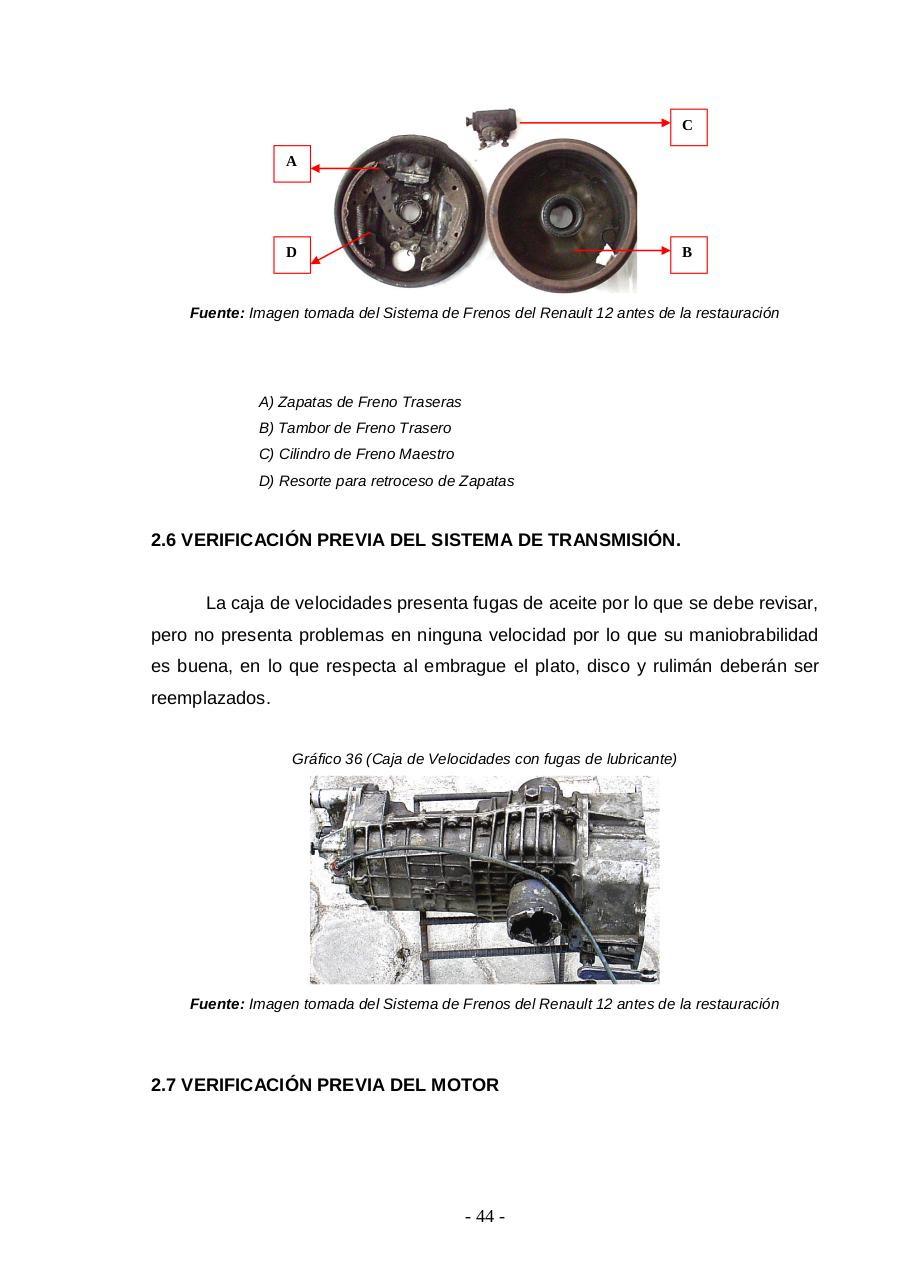

Fuente: Imagen tomada del Sistema de Frenos del Renault 12 antes de la restauración

A) Zapatas de Freno Traseras
B) Tambor de Freno Trasero
C) Cilindro de Freno Maestro
D) Resorte para retroceso de Zapatas

2.6 VERIFICACIÓN PREVIA DEL SISTEMA DE TRANSMISIÓN.

La caja de velocidades presenta fugas de aceite por lo que se debe revisar,
pero no presenta problemas en ninguna velocidad por lo que su maniobrabilidad
es buena, en lo que respecta al embrague el plato, disco y rulimán deberán ser
reemplazados.
Gráfico 36 (Caja de Velocidades con fugas de lubricante)

Fuente: Imagen tomada del Sistema de Frenos del Renault 12 antes de la restauración

2.7 VERIFICACIÓN PREVIA DEL MOTOR

- 44 -
