F) Mordaza Delantera Izquierda

N) Zapatas de Freno Derecho

G) Pastillas de Freno Izquierdas

O) Tambor de Freno Derecho

H) Bomba de Freno

2.5.1 DISCOS Y MORDAZAS DELANTERAS

Los discos se encuentran en muy mal estado ya que se han formado
ranuras por lo que no es posible ningún tipo de rectificado. Las mordazas se
encuentran en buen estado por lo que se las debe limpiar y cambiar los cauchos
existentes en las mismas.

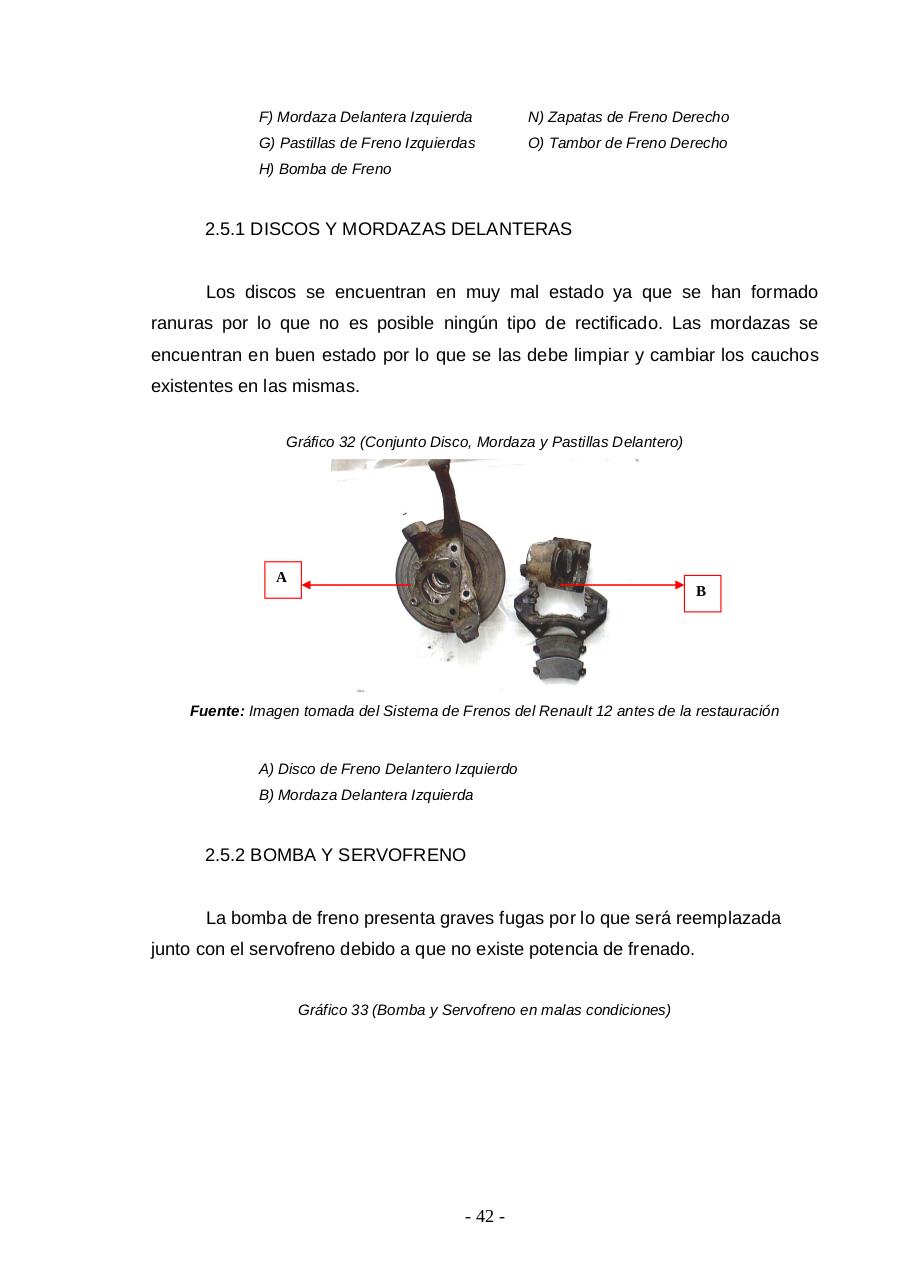

Gráfico 32 (Conjunto Disco, Mordaza y Pastillas Delantero)

A
B

Fuente: Imagen tomada del Sistema de Frenos del Renault 12 antes de la restauración

A) Disco de Freno Delantero Izquierdo
B) Mordaza Delantera Izquierda

2.5.2 BOMBA Y SERVOFRENO

La bomba de freno presenta graves fugas por lo que será reemplazada
junto con el servofreno debido a que no existe potencia de frenado.
Gráfico 33 (Bomba y Servofreno en malas condiciones)

- 42 -
