A

B

C

Fuente: Imagen tomada del Sistema de Dirección del Renault 12 antes de la restauración

A) Columna de Dirección
B) Caja de Dirección (Cremallera y Rueda Dentada)
C) Guardapolvo

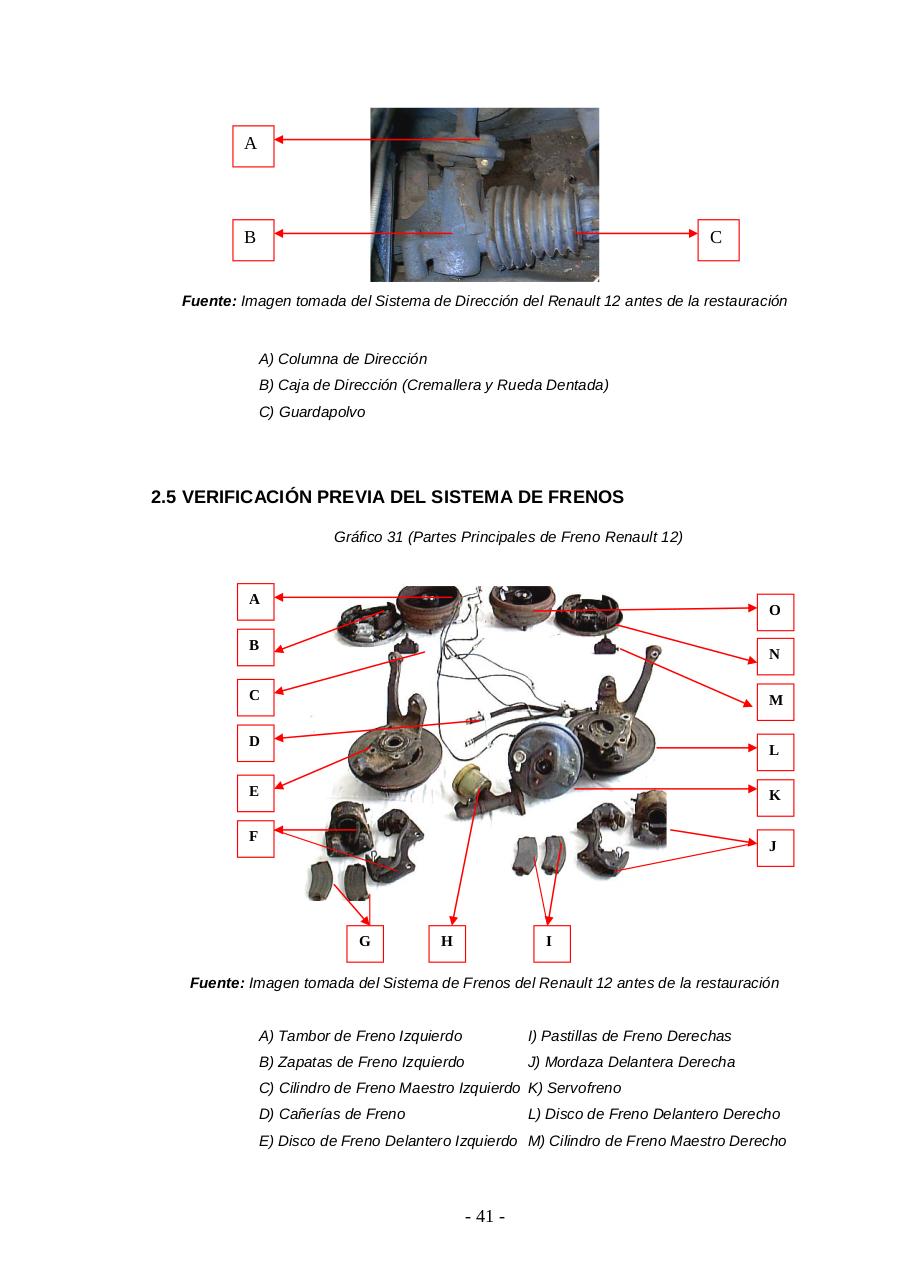

2.5 VERIFICACIÓN PREVIA DEL SISTEMA DE FRENOS
Gráfico 31 (Partes Principales de Freno Renault 12)

A

O

B

N

C

M

D

L

E

K

F

J

G

H

I

Fuente: Imagen tomada del Sistema de Frenos del Renault 12 antes de la restauración

A) Tambor de Freno Izquierdo

I) Pastillas de Freno Derechas

B) Zapatas de Freno Izquierdo

J) Mordaza Delantera Derecha

C) Cilindro de Freno Maestro Izquierdo K) Servofreno
D) Cañerías de Freno

L) Disco de Freno Delantero Derecho

E) Disco de Freno Delantero Izquierdo M) Cilindro de Freno Maestro Derecho

- 41 -
