GEOMETRIA DESCRIPTIVA II
ET SAB
PRÀCTIQUES

2010-2011

1r. Quadrimestre

Tema 5.- M odelat d’objectes
d’arquitectura mitjançant sòlids

i

elements

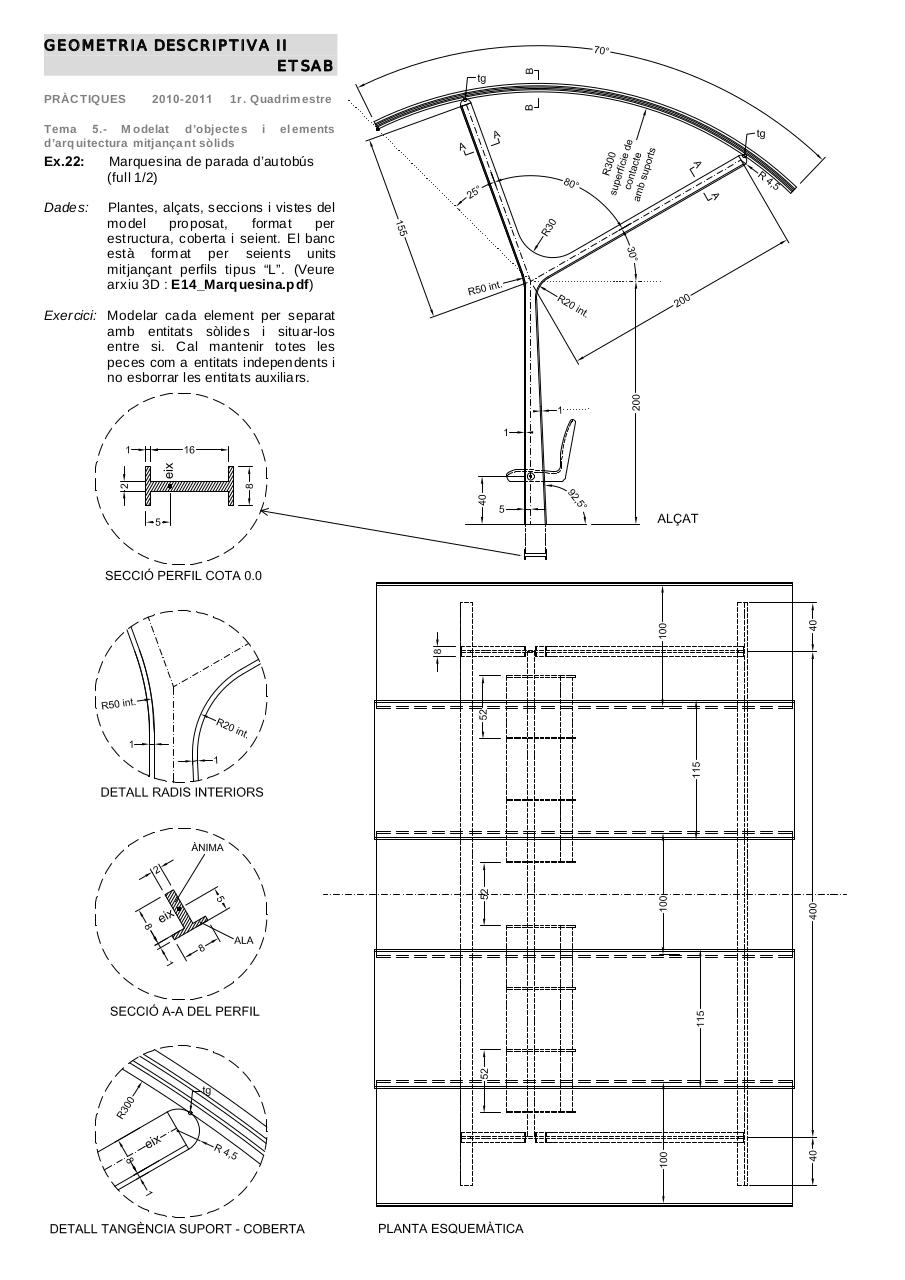

Ex.22:

Marquesina de parada d’autobús
(full 1/2)

Dades:

Plantes, alçats, s eccions i vistes del
model
proposat,
format
per
estructura, coberta i seient. El banc
està format per seients units
mitjançant perfils tipus “L”. (Veure
arxiu 3D : E14_Marquesina.pdf)

Exercici: Modelar cada element per separat
amb entitats sòlides i situar-los
entre si. Cal mantenir totes les
peces com a entitats independents i
no esborrar les entitats auxiliars.
