GEOMETRIA DESCRIPTIVA II
PRÁCTIQUES

ETSAB
CURS 2010-2011 – 1er Quadrimestre

Tema 5.- Modelat d’elements estructurals complexes.

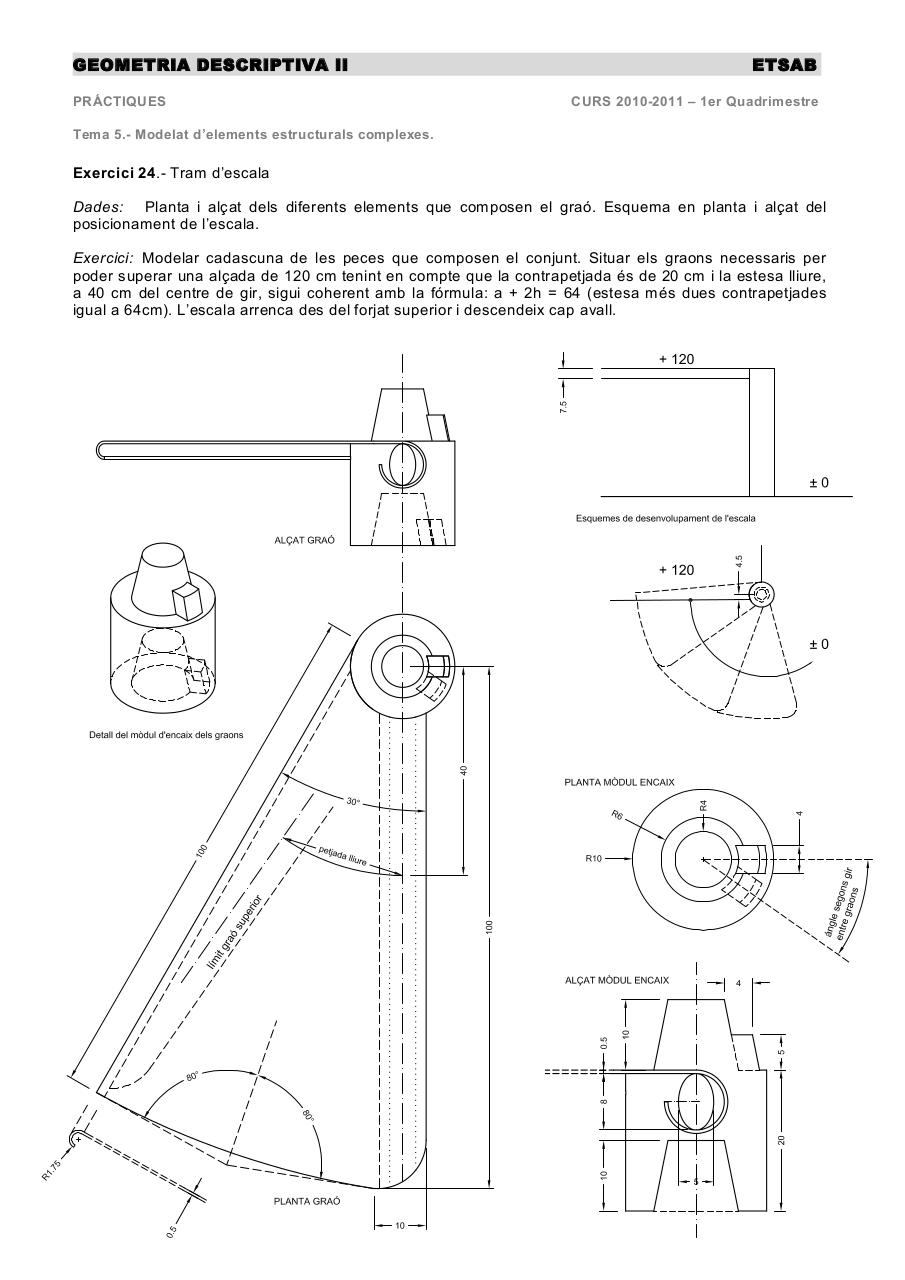

Exercici 24.- Tram d’escala
Dades: Planta i alçat dels diferents elements que composen el graó. Esquema en planta i alçat del
posicionament de l’escala.
Exercici: Modelar cadascuna de les peces que composen el conjunt. Situar els graons necessaris per
poder superar una alçada de 120 cm tenint en compte que la contrapetjada és de 20 cm i la estesa lliure,
a 40 cm del centre de gir, sigui coherent amb la fórmula: a + 2h = 64 (estesa més dues contrapetjades
igual a 64cm). L’escala arrenca des del forjat superior i descendeix cap avall.
