GEOMETRIA DESCRIPTIVA II

Curs 2010-2011 1r. quadrimestre

GEOMETRIA DESCRIPTIVA II
Tema 5.- Modelat d’objectes i elements d’arquitectura mitjançant sòlids.

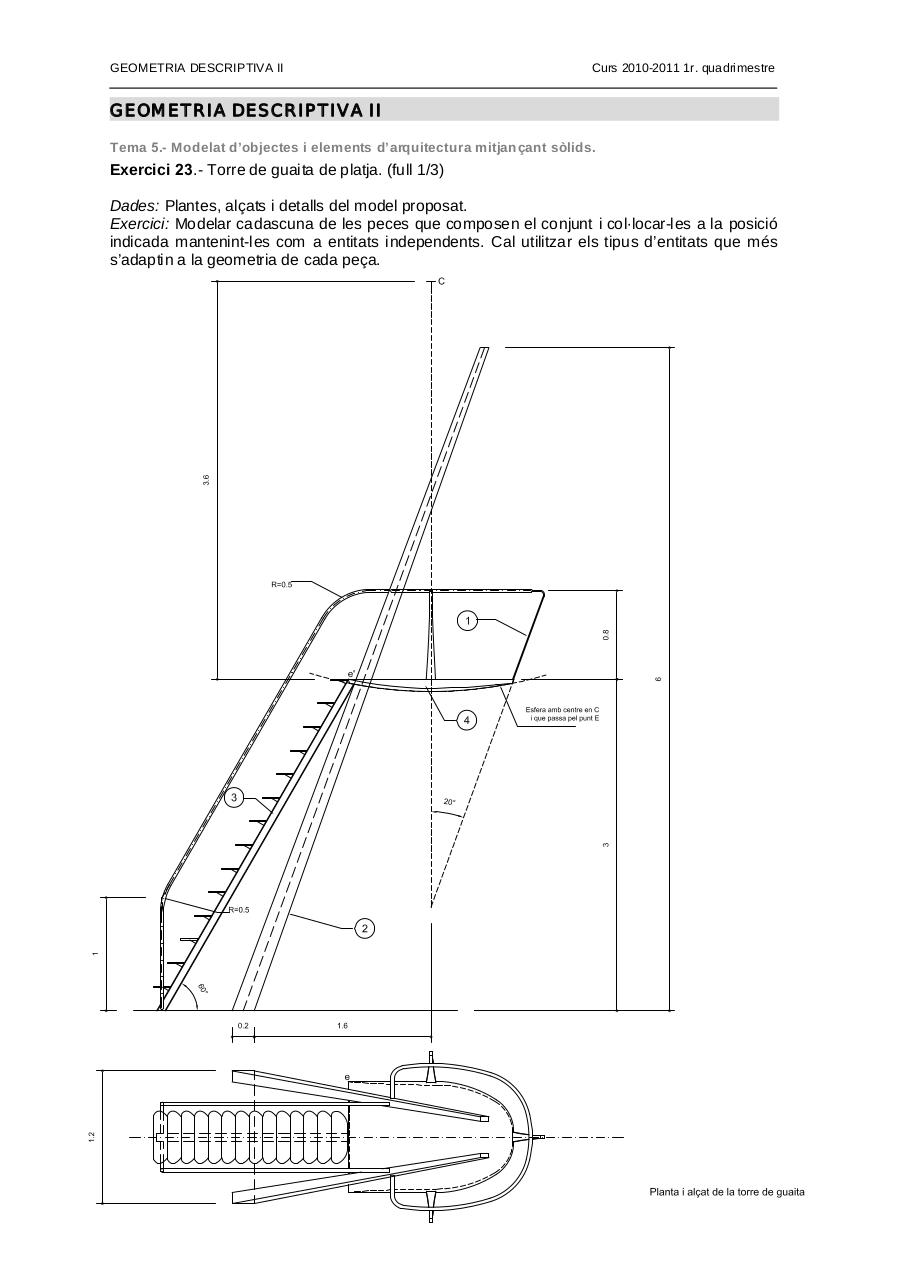

Exercici 23.- Torre de guaita de platja. (full 1/3)
Dades: Plantes, alçats i detalls del model proposat.
Exercici: Modelar cadascuna de les peces que composen el conjunt i col·locar-les a la posició
indicada mantenint-les com a entitats independents. Cal utilitzar els tipus d’entitats que més
s’adaptin a la geometria de cada peça.
