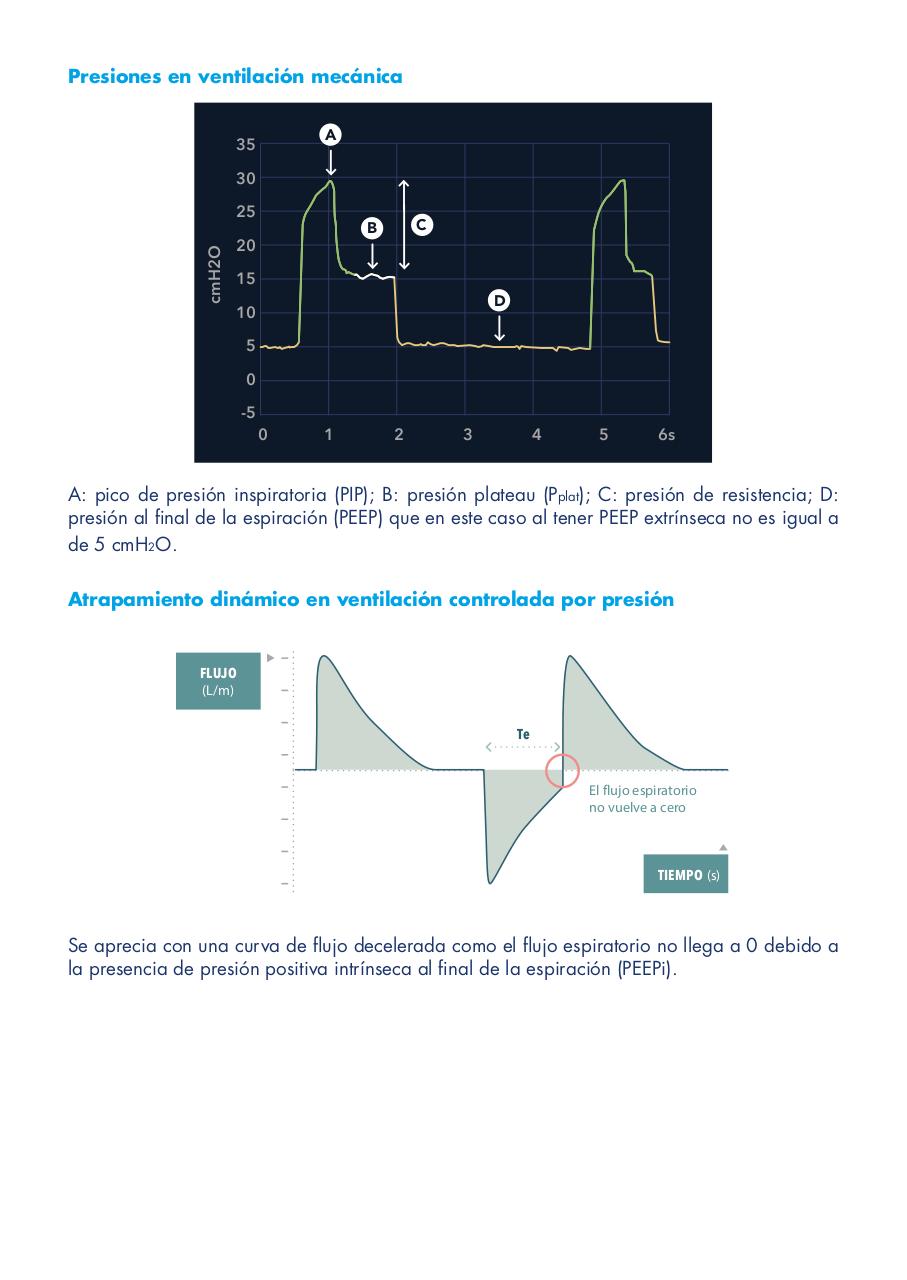

Presiones en ventilación mecánica
A

35
30

cmH2O

25

C

B

20
15

D

10
5
0
-5
0

1

2

3

4

5

6s

A: pico de presión inspiratoria (PIP); B: presión plateau (Pplat); C: presión de resistencia; D:
presión al final de la espiración (PEEP) que en este caso al tener PEEP extrínseca no es igual a
de 5 cmH2O.
Atrapamiento dinámico en ventilación controlada por presión

FLUJO
(L/m)
Te

El flujo espiratorio
no vuelve a cero

TIEMPO (s)

Se aprecia con una curva de flujo decelerada como el flujo espiratorio no llega a 0 debido a
la presencia de presión positiva intrínseca al final de la espiración (PEEPi).
