7

DIFUSION LIMITADA

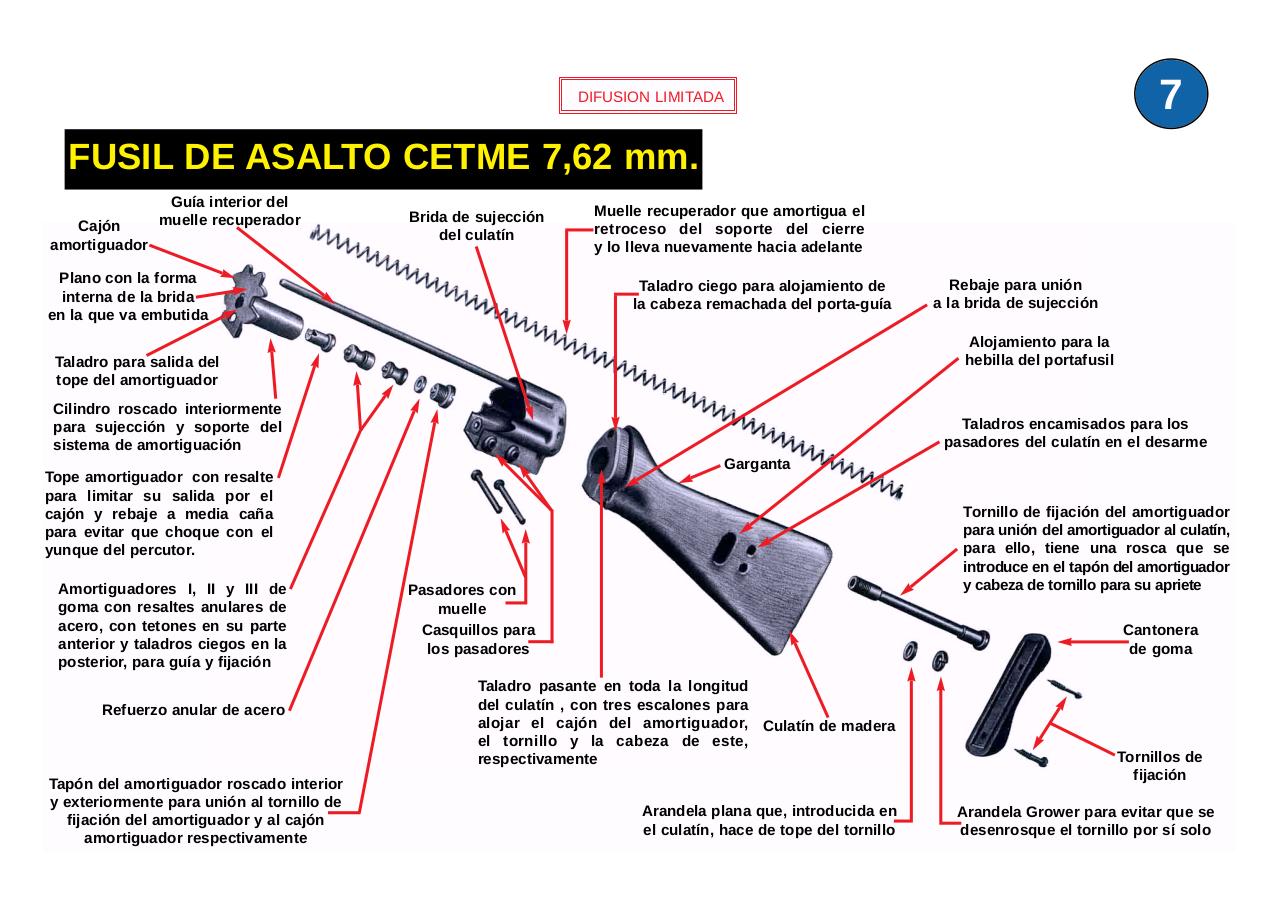

FUSIL DE ASALTO CETME 7,62 mm.
Cajón
amortiguador

Guía interior del
muelle recuperador

Brida de sujección
del culatín

Plano con la forma
interna de la brida
en la que va embutida

Muelle recuperador que amortigua el
retroceso del soporte del cierre
y lo lleva nuevamente hacia adelante
Taladro ciego para alojamiento de
la cabeza remachada del porta-guía

Alojamiento para la
hebilla del portafusil

Taladro para salida del
tope del amortiguador
Cilindro roscado interiormente
para sujección y soporte del
sistema de amortiguación

Taladros encamisados para los
pasadores del culatín en el desarme
Garganta

Tope amortiguador con resalte
para limitar su salida por el
cajón y rebaje a media caña
para evitar que choque con el
yunque del percutor.
Amortiguadores I, II y III de
goma con resaltes anulares de
acero, con tetones en su parte
anterior y taladros ciegos en la
posterior, para guía y fijación
Refuerzo anular de acero

Tapón del amortiguador roscado interior
y exteriormente para unión al tornillo de
fijación del amortiguador y al cajón
amortiguador respectivamente

Rebaje para unión
a la brida de sujección

Tornillo de fijación del amortiguador
para unión del amortiguador al culatín,
para ello, tiene una rosca que se
introduce en el tapón del amortiguador
y cabeza de tornillo para su apriete

Pasadores con
muelle
Casquillos para
los pasadores

Cantonera
de goma

Taladro pasante en toda la longitud
del culatín , con tres escalones para
alojar el cajón del amortiguador, Culatín de madera
el tornillo y la cabeza de este,
respectivamente
Arandela plana que, introducida en
el culatín, hace de tope del tornillo

Tornillos de
fijación
Arandela Grower para evitar que se
desenrosque el tornillo por sí solo
