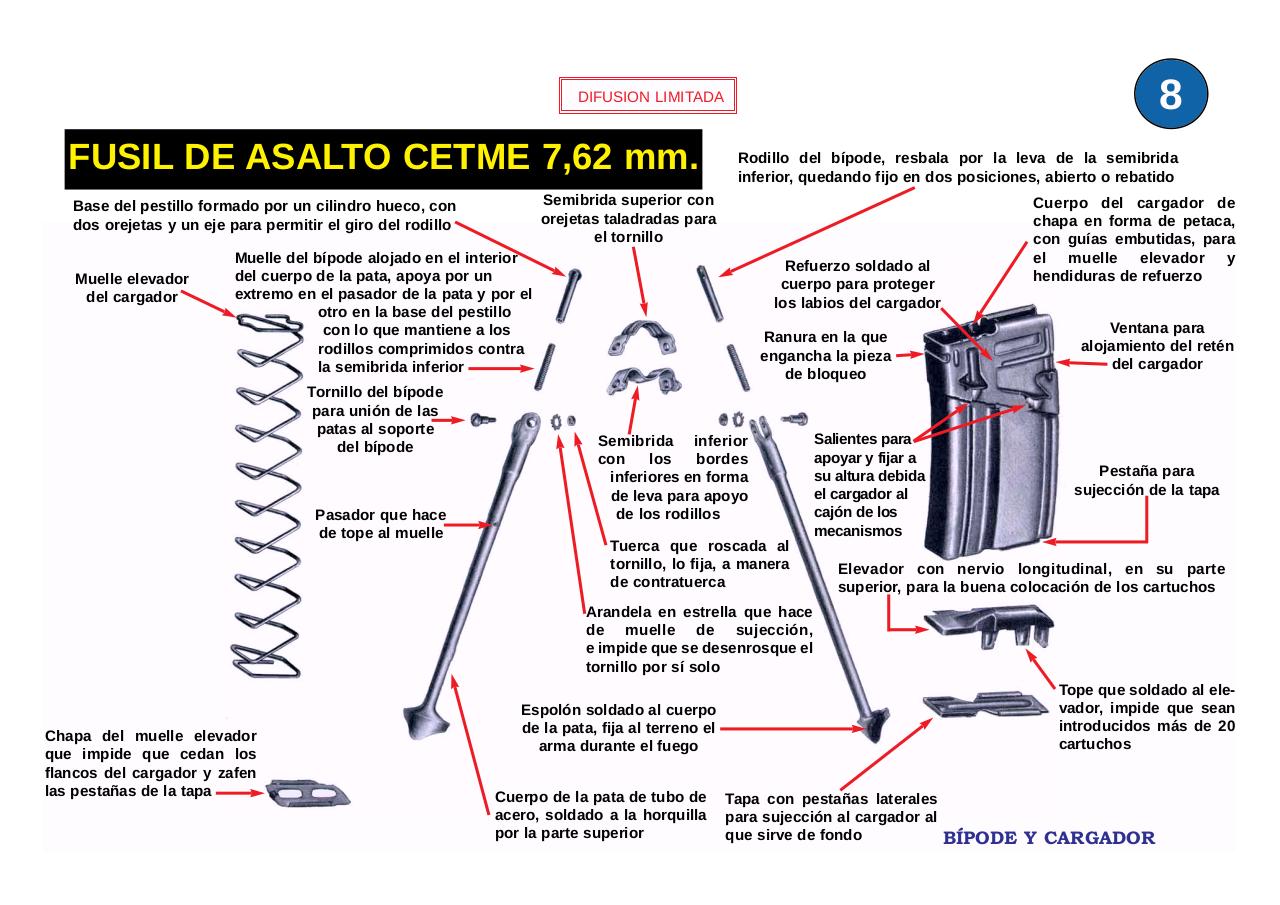

8

DIFUSION LIMITADA

FUSIL DE ASALTO CETME 7,62 mm.
Semibrida superior con
orejetas taladradas para
el tornillo

Base del pestillo formado por un cilindro hueco, con
dos orejetas y un eje para permitir el giro del rodillo

Muelle elevador
del cargador

Rodillo del bípode, resbala por la leva de la semibrida
inferior, quedando fijo en dos posiciones, abierto o rebatido

Muelle del bípode alojado en el interior
del cuerpo de la pata, apoya por un
extremo en el pasador de la pata y por el
otro en la base del pestillo
con lo que mantiene a los
rodillos comprimidos contra
la semibrida inferior
Tornillo del bípode
para unión de las
patas al soporte
del bípode

Pasador que hace
de tope al muelle

Refuerzo soldado al
cuerpo para proteger
los labios del cargador
Ranura en la que
engancha la pieza
de bloqueo

Semibrida inferior
con
los
bordes
inferiores en forma
de leva para apoyo
de los rodillos
Tuerca que roscada al
tornillo, lo fija, a manera
de contratuerca

Salientes para
apoyar y fijar a
su altura debida
el cargador al
cajón de los
mecanismos

Cuerpo del cargador de
chapa en forma de petaca,
con guías embutidas, para
el muelle elevador y
hendiduras de refuerzo
Ventana para
alojamiento del retén
del cargador

Pestaña para
sujección de la tapa

Elevador con nervio longitudinal, en su parte
superior, para la buena colocación de los cartuchos

Arandela en estrella que hace
de muelle de sujección,
e impide que se desenrosque el
tornillo por sí solo

Chapa del muelle elevador
que impide que cedan los
flancos del cargador y zafen
las pestañas de la tapa

Tope que soldado al elevador, impide que sean
introducidos más de 20
cartuchos

Espolón soldado al cuerpo
de la pata, fija al terreno el
arma durante el fuego
Cuerpo de la pata de tubo de
acero, soldado a la horquilla
por la parte superior

Tapa con pestañas laterales
para sujección al cargador al
que sirve de fondo

BêPODE Y CARGADOR
