6b

DIFUSION LIMITADA

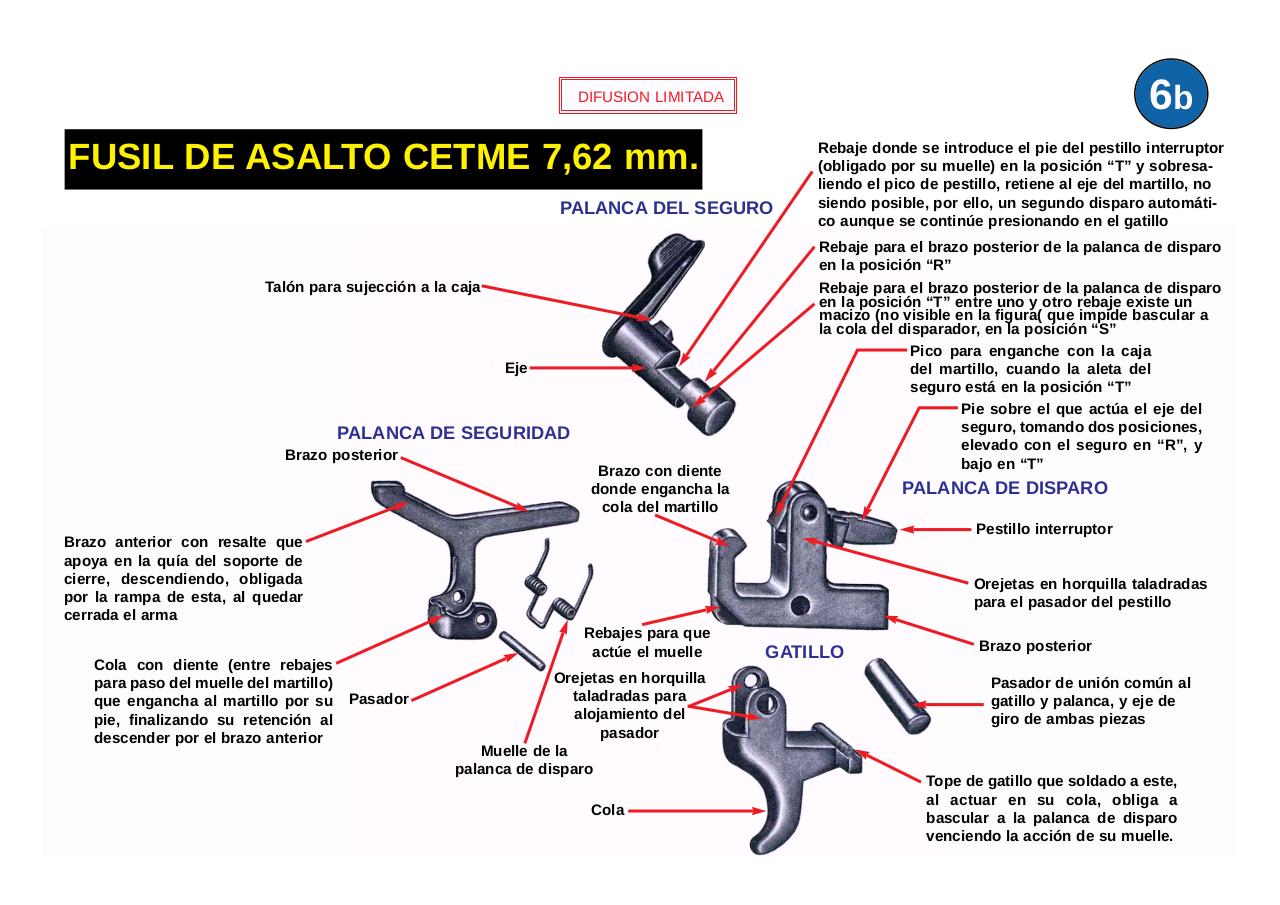

FUSIL DE ASALTO CETME 7,62 mm.
PALANCA DEL SEGURO

Talón para sujección a la caja

Eje

PALANCA DE SEGURIDAD
Brazo posterior
Brazo con diente
donde engancha la
cola del martillo

Rebaje donde se introduce el pie del pestillo interruptor
(obligado por su muelle) en la posición “T” y sobresaliendo el pico de pestillo, retiene al eje del martillo, no
siendo posible, por ello, un segundo disparo automático aunque se continúe presionando en el gatillo
Rebaje para el brazo posterior de la palanca de disparo
en la posición “R”
Rebaje para el brazo posterior de la palanca de disparo
en la posición “T” entre uno y otro rebaje existe un
macizo (no visible en la figura( que impide bascular a
la cola del disparador, en la posición “S”
Pico para enganche con la caja
del martillo, cuando la aleta del
seguro está en la posición “T”
Pie sobre el que actúa el eje del
seguro, tomando dos posiciones,
elevado con el seguro en “R”, y
bajo en “T”

PALANCA DE DISPARO
Pestillo interruptor

Brazo anterior con resalte que
apoya en la quía del soporte de
cierre, descendiendo, obligada
por la rampa de esta, al quedar
cerrada el arma
Cola con diente (entre rebajes
para paso del muelle del martillo)
que engancha al martillo por su
pie, finalizando su retención al
descender por el brazo anterior

Orejetas en horquilla taladradas
para el pasador del pestillo
Rebajes para que
actúe el muelle
Pasador

Orejetas en horquilla
taladradas para
alojamiento del
pasador
Muelle de la
palanca de disparo
Cola

GATILLO

Brazo posterior
Pasador de unión común al
gatillo y palanca, y eje de
giro de ambas piezas

Tope de gatillo que soldado a este,
al actuar en su cola, obliga a
bascular a la palanca de disparo
venciendo la acción de su muelle.
