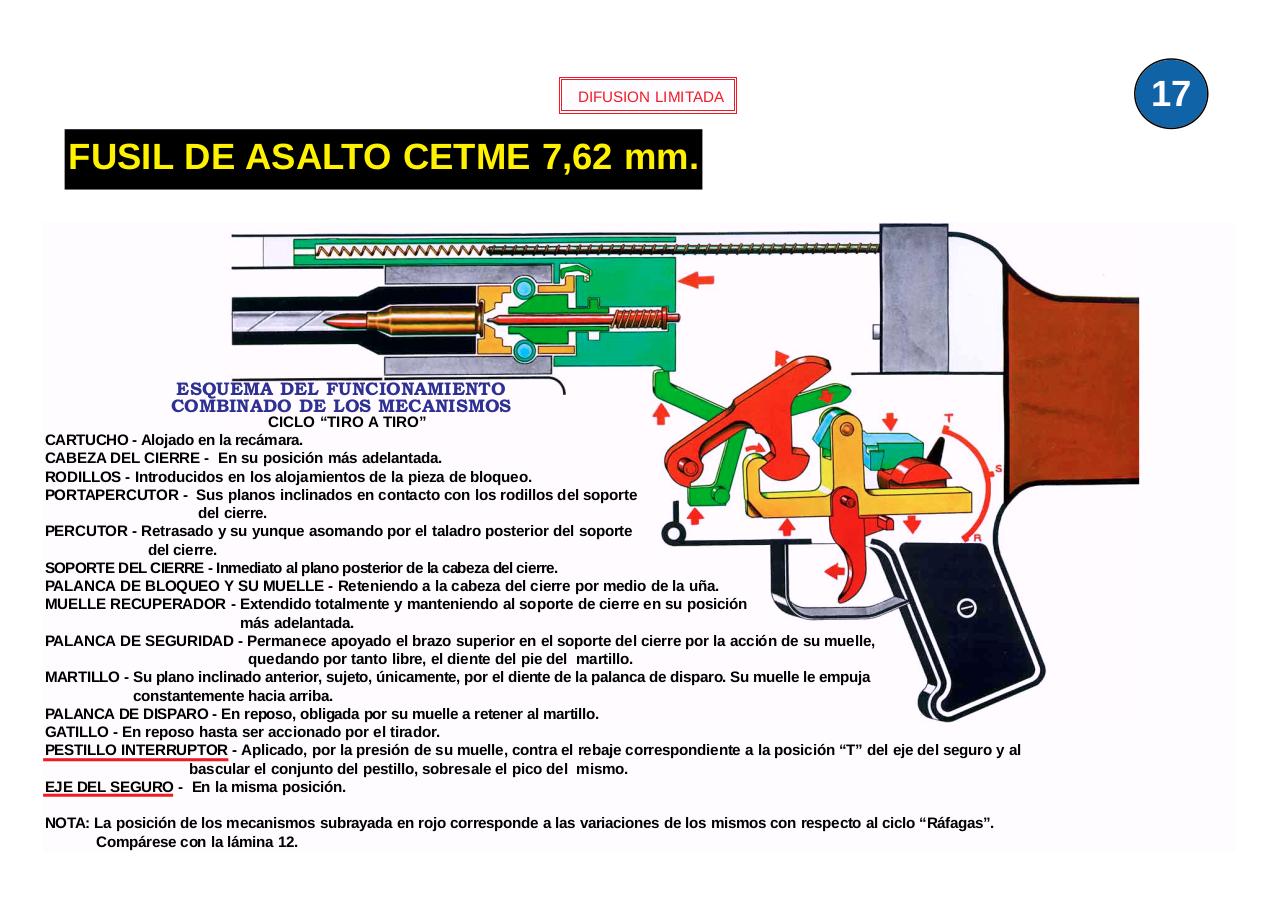

DIFUSION LIMITADA

FUSIL DE ASALTO CETME 7,62 mm.

ESQUEMA DEL FUNCIONAMIENTO
COMBINADO DE LOS MECANISMOS

CICLO “TIRO A TIRO”
CARTUCHO - Alojado en la recámara.
CABEZA DEL CIERRE - En su posición más adelantada.
RODILLOS - Introducidos en los alojamientos de la pieza de bloqueo.
PORTAPERCUTOR - Sus planos inclinados en contacto con los rodillos del soporte
del cierre.
PERCUTOR - Retrasado y su yunque asomando por el taladro posterior del soporte
del cierre.
SOPORTE DEL CIERRE - Inmediato al plano posterior de la cabeza del cierre.
PALANCA DE BLOQUEO Y SU MUELLE - Reteniendo a la cabeza del cierre por medio de la uña.
MUELLE RECUPERADOR - Extendido totalmente y manteniendo al soporte de cierre en su posición
más adelantada.
PALANCA DE SEGURIDAD - Permanece apoyado el brazo superior en el soporte del cierre por la acción de su muelle,
quedando por tanto libre, el diente del pie del martillo.
MARTILLO - Su plano inclinado anterior, sujeto, únicamente, por el diente de la palanca de disparo. Su muelle le empuja
constantemente hacia arriba.
PALANCA DE DISPARO - En reposo, obligada por su muelle a retener al martillo.
GATILLO - En reposo hasta ser accionado por el tirador.
PESTILLO INTERRUPTOR - Aplicado, por la presión de su muelle, contra el rebaje correspondiente a la posición “T” del eje del seguro y al
bascular el conjunto del pestillo, sobresale el pico del mismo.
EJE DEL SEGURO - En la misma posición.
NOTA: La posición de los mecanismos subrayada en rojo corresponde a las variaciones de los mismos con respecto al ciclo “Ráfagas”.
Compárese con la lámina 12.

17
