FUSIL DE ASALTO CETME 7,62 mm.

Nota - La misión del pestillo interruptor es la de retener
al martillo en el caso de que el tirador no suelte el gatillo
después de efectuado un disparo. En tal caso y de no
existir el pestillo interruptor no habría ciclo “tiro a tiro” y
se podrían producir sucesivos disparos convirtiendose
en el ciclo de tiro en “ráfagas”

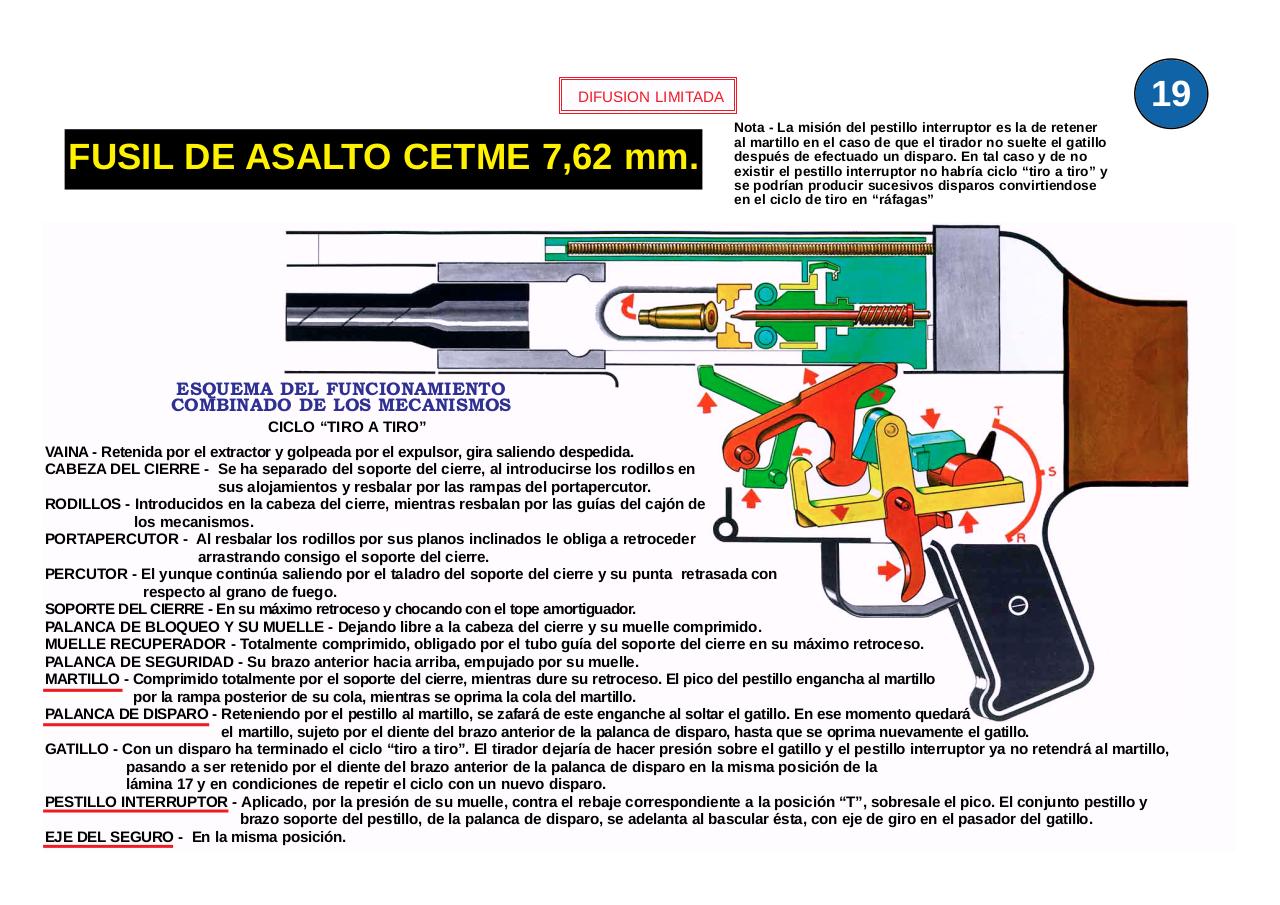

ESQUEMA DEL FUNCIONAMIENTO
COMBINADO DE LOS MECANISMOS
CICLO “TIRO A TIRO”
VAINA - Retenida por el extractor y golpeada por el expulsor, gira saliendo despedida.
CABEZA DEL CIERRE - Se ha separado del soporte del cierre, al introducirse los rodillos en
sus alojamientos y resbalar por las rampas del portapercutor.
RODILLOS - Introducidos en la cabeza del cierre, mientras resbalan por las guías del cajón de
los mecanismos.
PORTAPERCUTOR - Al resbalar los rodillos por sus planos inclinados le obliga a retroceder
arrastrando consigo el soporte del cierre.
PERCUTOR - El yunque continúa saliendo por el taladro del soporte del cierre y su punta retrasada con
respecto al grano de fuego.
SOPORTE DEL CIERRE - En su máximo retroceso y chocando con el tope amortiguador.
PALANCA DE BLOQUEO Y SU MUELLE - Dejando libre a la cabeza del cierre y su muelle comprimido.
MUELLE RECUPERADOR - Totalmente comprimido, obligado por el tubo guía del soporte del cierre en su máximo retroceso.
PALANCA DE SEGURIDAD - Su brazo anterior hacia arriba, empujado por su muelle.
MARTILLO - Comprimido totalmente por el soporte del cierre, mientras dure su retroceso. El pico del pestillo engancha al martillo
por la rampa posterior de su cola, mientras se oprima la cola del martillo.
PALANCA DE DISPARO - Reteniendo por el pestillo al martillo, se zafará de este enganche al soltar el gatillo. En ese momento quedará
el martillo, sujeto por el diente del brazo anterior de la palanca de disparo, hasta que se oprima nuevamente el gatillo.
GATILLO - Con un disparo ha terminado el ciclo “tiro a tiro”. El tirador dejaría de hacer presión sobre el gatillo y el pestillo interruptor ya no retendrá al martillo,
pasando a ser retenido por el diente del brazo anterior de la palanca de disparo en la misma posición de la
lámina 17 y en condiciones de repetir el ciclo con un nuevo disparo.
PESTILLO INTERRUPTOR - Aplicado, por la presión de su muelle, contra el rebaje correspondiente a la posición “T”, sobresale el pico. El conjunto pestillo y
brazo soporte del pestillo, de la palanca de disparo, se adelanta al bascular ésta, con eje de giro en el pasador del gatillo.
EJE DEL SEGURO - En la misma posición.
