DIFUSION LIMITADA

16

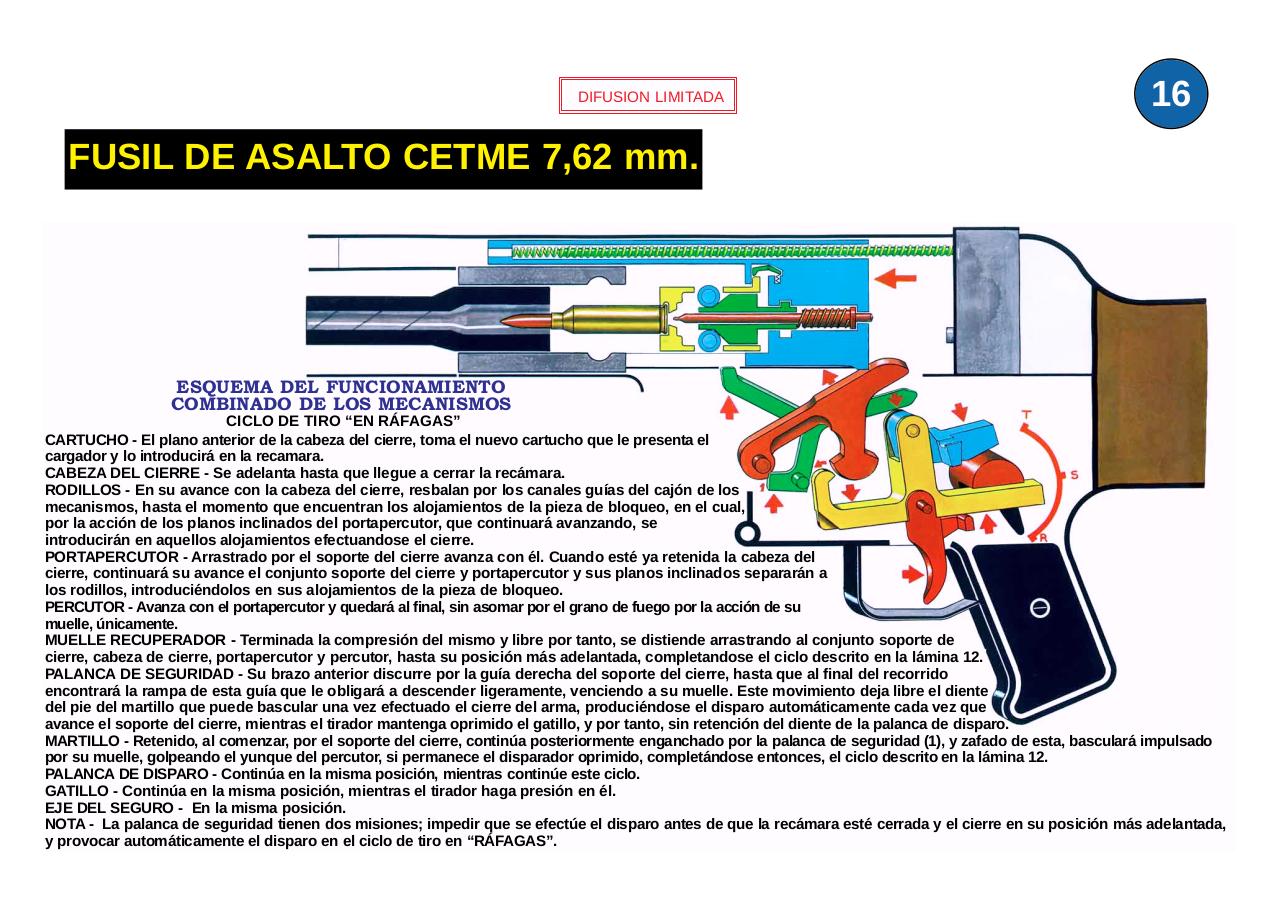

FUSIL DE ASALTO CETME 7,62 mm.

ESQUEMA DEL FUNCIONAMIENTO
COMBINADO DE LOS MECANISMOS
CICLO DE TIRO “EN RÁFAGAS”
CARTUCHO - El plano anterior de la cabeza del cierre, toma el nuevo cartucho que le presenta el
cargador y lo introducirá en la recamara.
CABEZA DEL CIERRE - Se adelanta hasta que llegue a cerrar la recámara.
RODILLOS - En su avance con la cabeza del cierre, resbalan por los canales guías del cajón de los
mecanismos, hasta el momento que encuentran los alojamientos de la pieza de bloqueo, en el cual,
por la acción de los planos inclinados del portapercutor, que continuará avanzando, se
introducirán en aquellos alojamientos efectuandose el cierre.
PORTAPERCUTOR - Arrastrado por el soporte del cierre avanza con él. Cuando esté ya retenida la cabeza del
cierre, continuará su avance el conjunto soporte del cierre y portapercutor y sus planos inclinados separarán a
los rodillos, introduciéndolos en sus alojamientos de la pieza de bloqueo.
PERCUTOR - Avanza con el portapercutor y quedará al final, sin asomar por el grano de fuego por la acción de su
muelle, únicamente.
MUELLE RECUPERADOR - Terminada la compresión del mismo y libre por tanto, se distiende arrastrando al conjunto soporte de
cierre, cabeza de cierre, portapercutor y percutor, hasta su posición más adelantada, completandose el ciclo descrito en la lámina 12.
PALANCA DE SEGURIDAD - Su brazo anterior discurre por la guía derecha del soporte del cierre, hasta que al final del recorrido
encontrará la rampa de esta guía que le obligará a descender ligeramente, venciendo a su muelle. Este movimiento deja libre el diente
del pie del martillo que puede bascular una vez efectuado el cierre del arma, produciéndose el disparo automáticamente cada vez que
avance el soporte del cierre, mientras el tirador mantenga oprimido el gatillo, y por tanto, sin retención del diente de la palanca de disparo.
MARTILLO - Retenido, al comenzar, por el soporte del cierre, continúa posteriormente enganchado por la palanca de seguridad (1), y zafado de esta, basculará impulsado
por su muelle, golpeando el yunque del percutor, si permanece el disparador oprimido, completándose entonces, el ciclo descrito en la lámina 12.
PALANCA DE DISPARO - Continúa en la misma posición, mientras continúe este ciclo.
GATILLO - Continúa en la misma posición, mientras el tirador haga presión en él.
EJE DEL SEGURO - En la misma posición.
NOTA - La palanca de seguridad tienen dos misiones; impedir que se efectúe el disparo antes de que la recámara esté cerrada y el cierre en su posición más adelantada,
y provocar automáticamente el disparo en el ciclo de tiro en “RÁFAGAS”.
