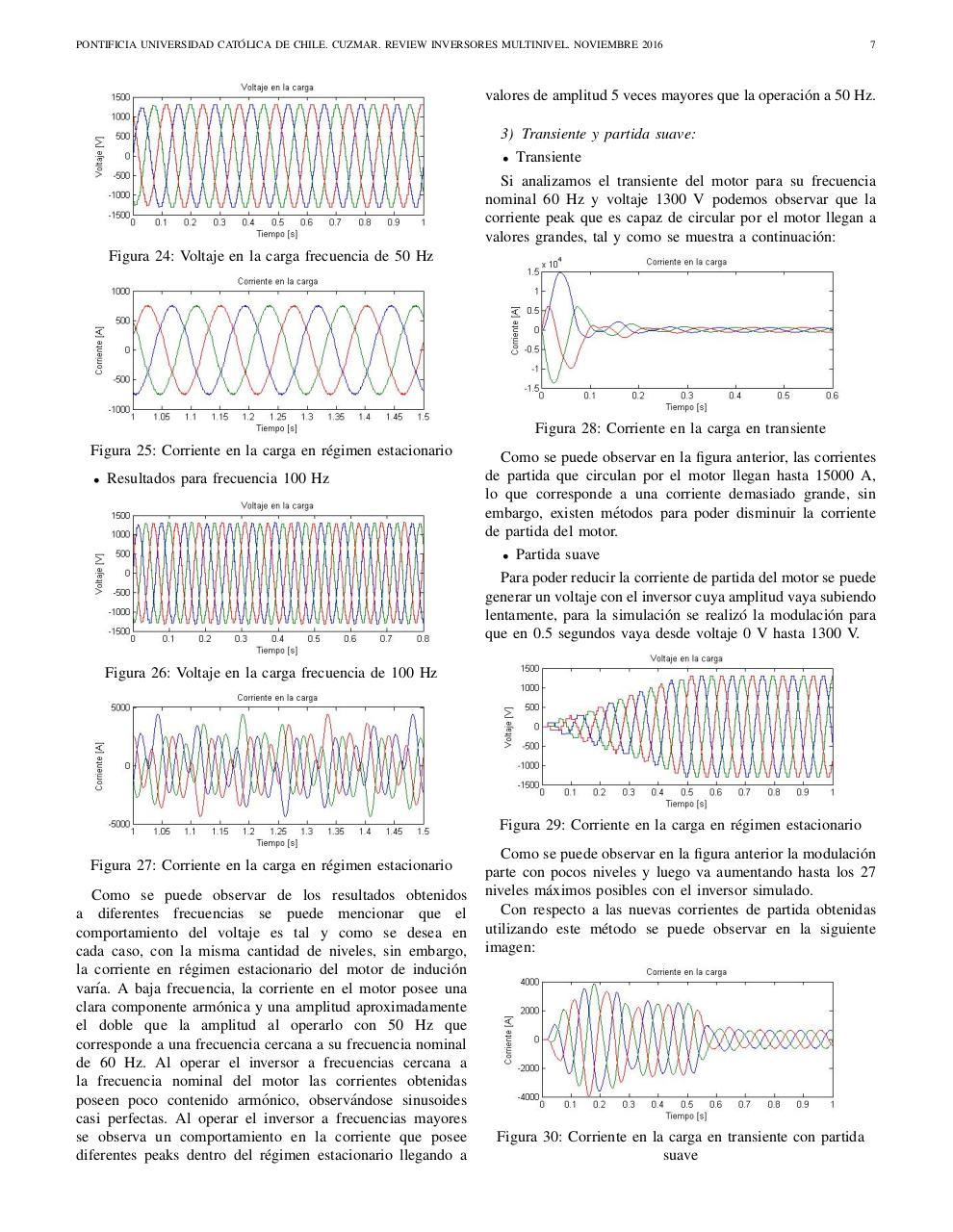

PONTIFICIA UNIVERSIDAD CATOLICA
DE CHILE. CUZMAR. REVIEW INVERSORES MULTINIVEL. NOVIEMBRE 2016

7

valores de amplitud 5 veces mayores que la operaci´on a 50 Hz.
3) Transiente y partida suave:
•

Transiente

Si analizamos el transiente del motor para su frecuencia
nominal 60 Hz y voltaje 1300 V podemos observar que la
corriente peak que es capaz de circular por el motor llegan a
valores grandes, tal y como se muestra a continuaci´on:
Figura 24: Voltaje en la carga frecuencia de 50 Hz

Figura 28: Corriente en la carga en transiente
Figura 25: Corriente en la carga en r´egimen estacionario
•

Resultados para frecuencia 100 Hz

Como se puede observar en la figura anterior, las corrientes
de partida que circulan por el motor llegan hasta 15000 A,
lo que corresponde a una corriente demasiado grande, sin
embargo, existen m´etodos para poder disminuir la corriente
de partida del motor.
•

Partida suave

Para poder reducir la corriente de partida del motor se puede
generar un voltaje con el inversor cuya amplitud vaya subiendo
lentamente, para la simulaci´on se realiz´o la modulaci´on para
que en 0.5 segundos vaya desde voltaje 0 V hasta 1300 V.
Figura 26: Voltaje en la carga frecuencia de 100 Hz

Figura 29: Corriente en la carga en r´egimen estacionario
Figura 27: Corriente en la carga en r´egimen estacionario
Como se puede observar de los resultados obtenidos
a diferentes frecuencias se puede mencionar que el
comportamiento del voltaje es tal y como se desea en
cada caso, con la misma cantidad de niveles, sin embargo,
la corriente en r´egimen estacionario del motor de induci´on
var´ıa. A baja frecuencia, la corriente en el motor posee una
clara componente arm´onica y una amplitud aproximadamente
el doble que la amplitud al operarlo con 50 Hz que
corresponde a una frecuencia cercana a su frecuencia nominal
de 60 Hz. Al operar el inversor a frecuencias cercana a
la frecuencia nominal del motor las corrientes obtenidas
poseen poco contenido arm´onico, observ´andose sinusoides
casi perfectas. Al operar el inversor a frecuencias mayores
se observa un comportamiento en la corriente que posee
diferentes peaks dentro del r´egimen estacionario llegando a

Como se puede observar en la figura anterior la modulaci´on
parte con pocos niveles y luego va aumentando hasta los 27
niveles m´aximos posibles con el inversor simulado.
Con respecto a las nuevas corrientes de partida obtenidas
utilizando este m´etodo se puede observar en la siguiente
imagen:

Figura 30: Corriente en la carga en transiente con partida
suave
