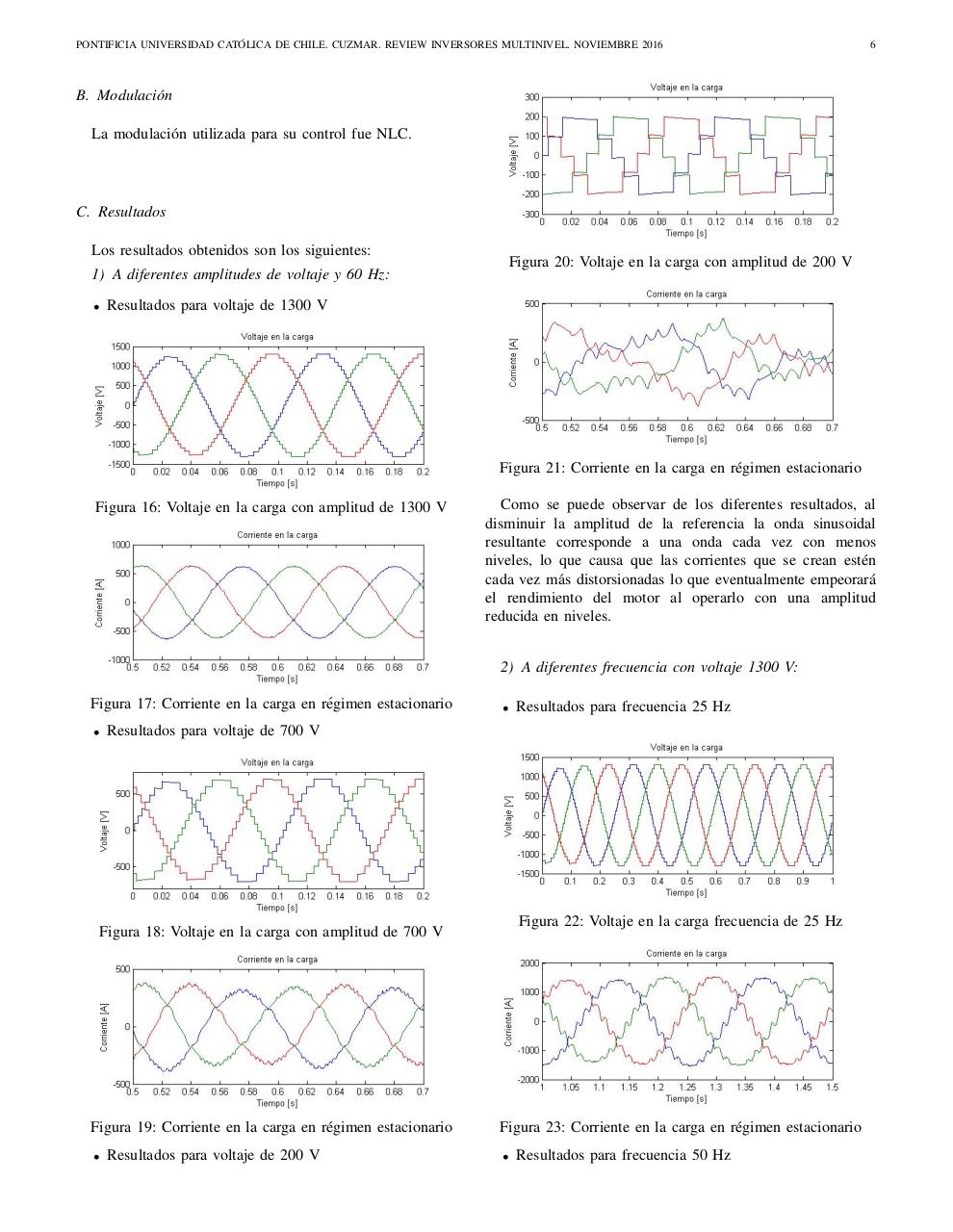

PONTIFICIA UNIVERSIDAD CATOLICA
DE CHILE. CUZMAR. REVIEW INVERSORES MULTINIVEL. NOVIEMBRE 2016

6

B. Modulaci´on
La modulaci´on utilizada para su control fue NLC.

C. Resultados
Los resultados obtenidos son los siguientes:

Figura 20: Voltaje en la carga con amplitud de 200 V

1) A diferentes amplitudes de voltaje y 60 Hz:


Resultados para voltaje de 1300 V

Figura 21: Corriente en la carga en r´egimen estacionario
Figura 16: Voltaje en la carga con amplitud de 1300 V

Como se puede observar de los diferentes resultados, al
disminuir la amplitud de la referencia la onda sinusoidal
resultante corresponde a una onda cada vez con menos
niveles, lo que causa que las corrientes que se crean est´en
cada vez m´as distorsionadas lo que eventualmente empeorar´a
el rendimiento del motor al operarlo con una amplitud
reducida en niveles.
2) A diferentes frecuencia con voltaje 1300 V:

Figura 17: Corriente en la carga en r´egimen estacionario




Resultados para voltaje de 700 V

Figura 22: Voltaje en la carga frecuencia de 25 Hz

Figura 18: Voltaje en la carga con amplitud de 700 V

Figura 19: Corriente en la carga en r´egimen estacionario


Resultados para frecuencia 25 Hz

Resultados para voltaje de 200 V

Figura 23: Corriente en la carga en r´egimen estacionario


Resultados para frecuencia 50 Hz
