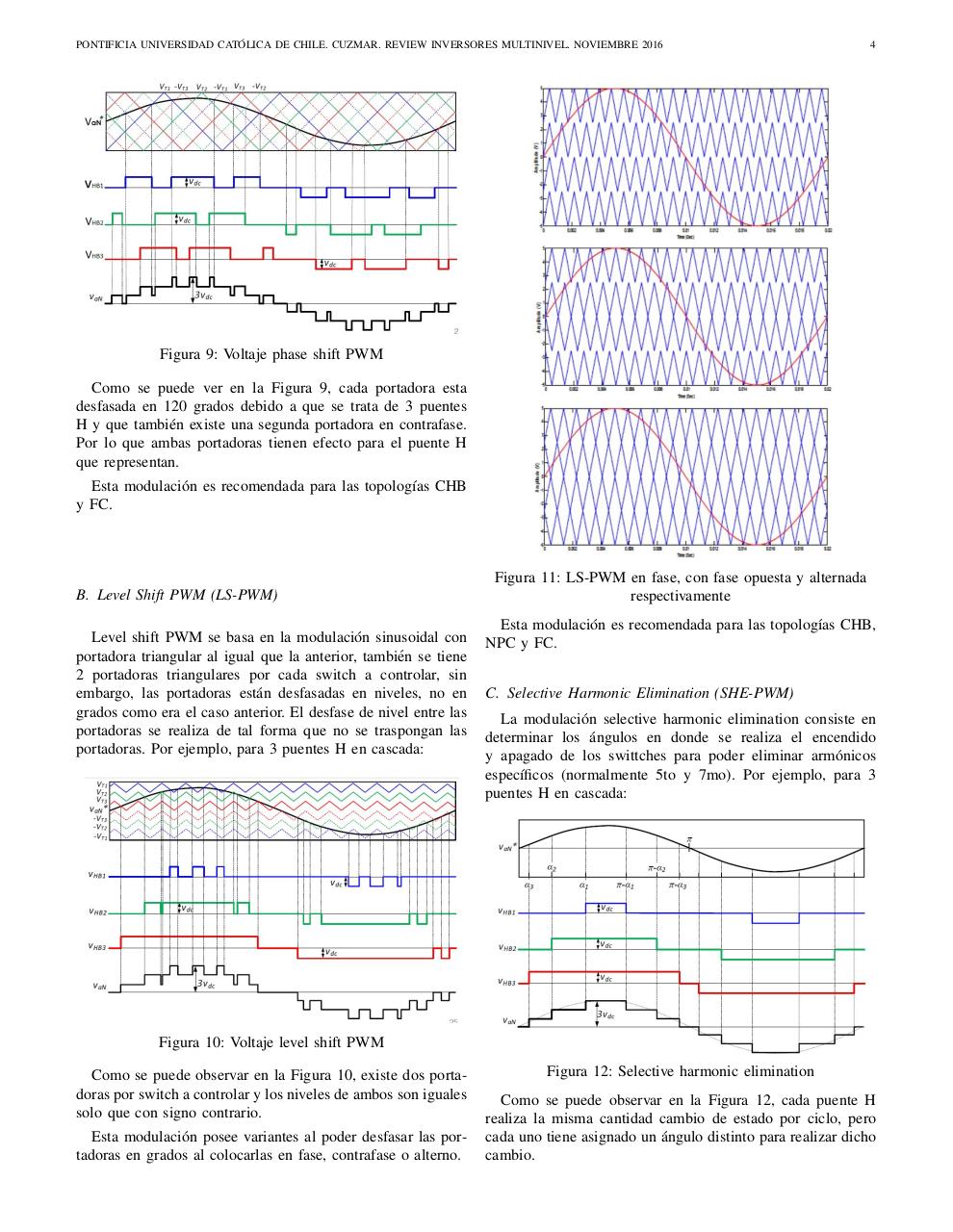

PONTIFICIA UNIVERSIDAD CATOLICA
DE CHILE. CUZMAR. REVIEW INVERSORES MULTINIVEL. NOVIEMBRE 2016

4

Figura 9: Voltaje phase shift PWM
Como se puede ver en la Figura 9, cada portadora esta
desfasada en 120 grados debido a que se trata de 3 puentes
H y que tambi´en existe una segunda portadora en contrafase.
Por lo que ambas portadoras tienen efecto para el puente H
que representan.
Esta modulaci´on es recomendada para las topolog´ıas CHB
y FC.

B. Level Shift PWM (LS-PWM)
Level shift PWM se basa en la modulaci´on sinusoidal con
portadora triangular al igual que la anterior, tambi´en se tiene
2 portadoras triangulares por cada switch a controlar, sin
embargo, las portadoras est´an desfasadas en niveles, no en
grados como era el caso anterior. El desfase de nivel entre las
portadoras se realiza de tal forma que no se traspongan las
portadoras. Por ejemplo, para 3 puentes H en cascada:

Figura 11: LS-PWM en fase, con fase opuesta y alternada
respectivamente
Esta modulaci´on es recomendada para las topolog´ıas CHB,
NPC y FC.
C. Selective Harmonic Elimination (SHE-PWM)
La modulaci´on selective harmonic elimination consiste en
determinar los a´ ngulos en donde se realiza el encendido
y apagado de los swittches para poder eliminar arm´onicos
espec´ıficos (normalmente 5to y 7mo). Por ejemplo, para 3
puentes H en cascada:

Figura 10: Voltaje level shift PWM
Como se puede observar en la Figura 10, existe dos portadoras por switch a controlar y los niveles de ambos son iguales
solo que con signo contrario.
Esta modulaci´on posee variantes al poder desfasar las portadoras en grados al colocarlas en fase, contrafase o alterno.

Figura 12: Selective harmonic elimination
Como se puede observar en la Figura 12, cada puente H
realiza la misma cantidad cambio de estado por ciclo, pero
cada uno tiene asignado un a´ ngulo distinto para realizar dicho
cambio.
