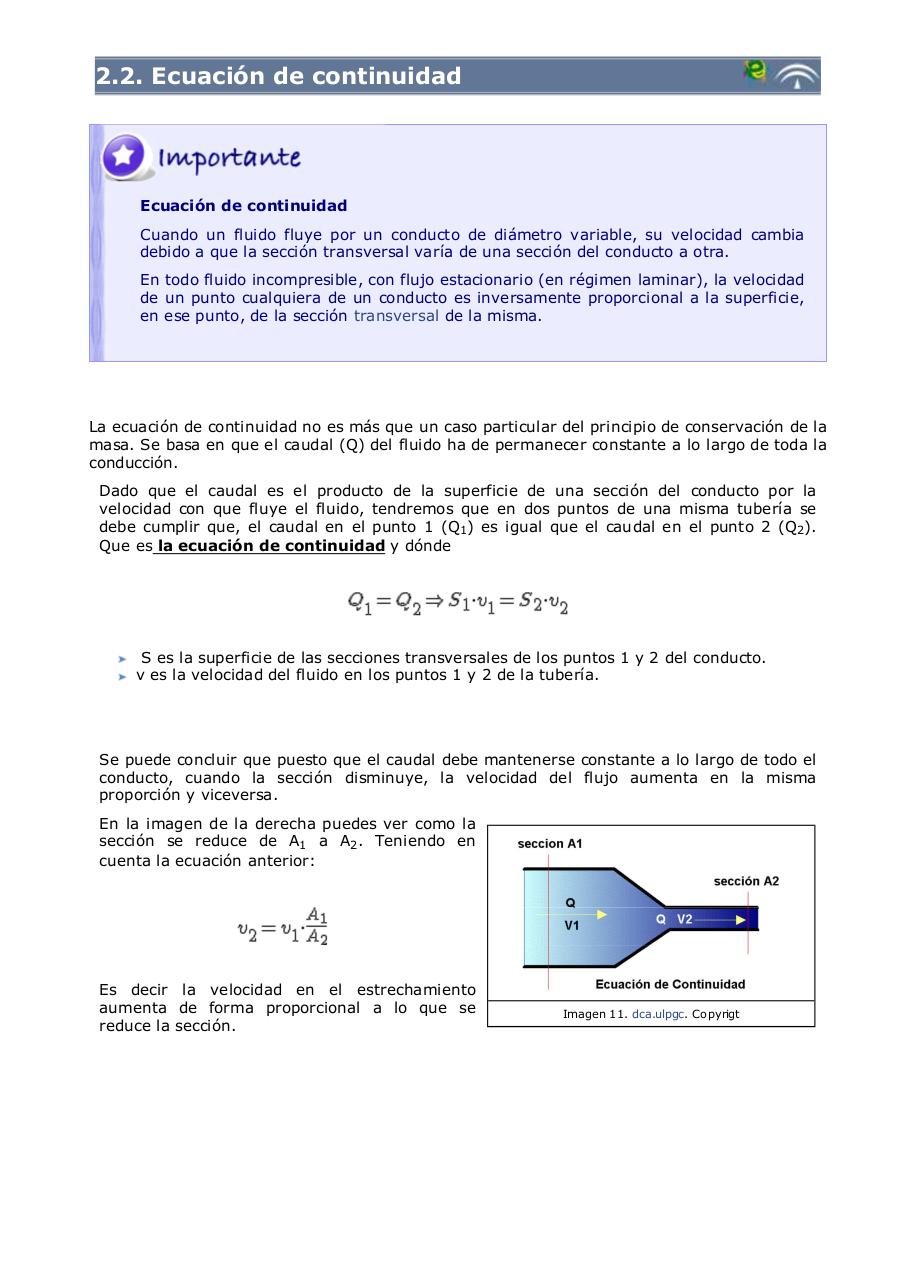

2.2. Ecuación de continuidad

Ecuación de continuidad
Cuando un fluido fluye por un conducto de diámetro variable, su velocidad cambia
debido a que la sección transversal varía de una sección del conducto a otra.
En todo fluido incompresible, con flujo estacionario (en régimen laminar), la velocidad
de un punto cualquiera de un conducto es inversamente proporcional a la superficie,
en ese punto, de la sección transversal de la misma.

La ecuación de continuidad no es más que un caso particular del principio de conservación de la
masa. Se basa en que el caudal (Q) del fluido ha de permanecer constante a lo largo de toda la
conducción.
Dado que el caudal es el producto de la superficie de una sección del conducto por la
velocidad con que fluye el fluido, tendremos que en dos puntos de una misma tubería se
debe cumplir que, el caudal en el punto 1 (Q1) es igual que el caudal en el punto 2 (Q2).
Que es la ecuación de continuidad y dónde

S es la superficie de las secciones transversales de los puntos 1 y 2 del conducto.
v es la velocidad del fluido en los puntos 1 y 2 de la tubería.

Se puede concluir que puesto que el caudal debe mantenerse constante a lo largo de todo el
conducto, cuando la sección disminuye, la velocidad del flujo aumenta en la misma
proporción y viceversa.
En la imagen de la derecha puedes ver como la
sección se reduce de A1 a A2 . Teniendo en
cuenta la ecuación anterior:

Es decir la velocidad en el estrechamiento
aumenta de forma proporcional a lo que se
reduce la sección.

Imagen 11. dca.ulpgc. Copyrigt
