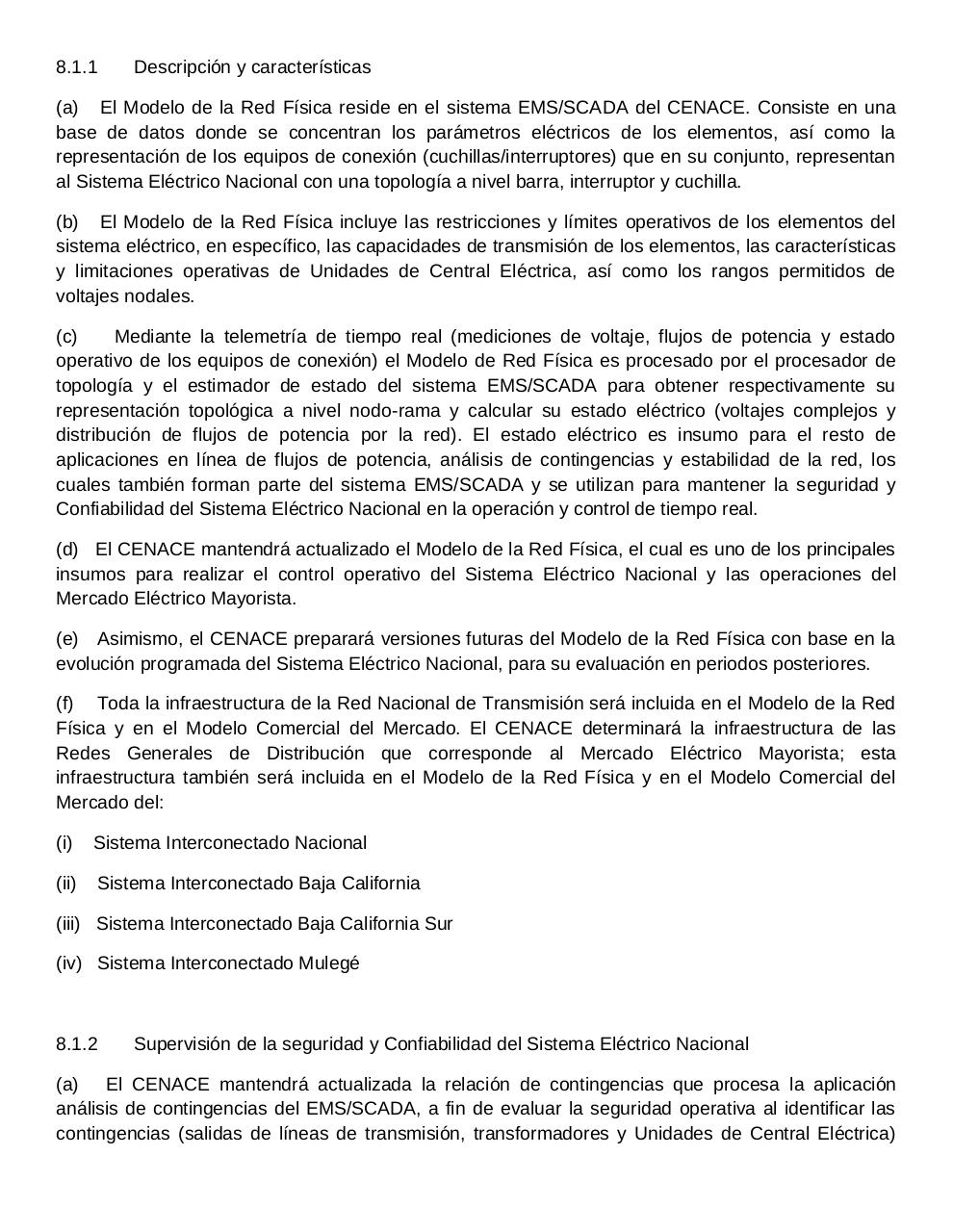

8.1.1

Descripción y características

(a) El Modelo de la Red Física reside en el sistema EMS/SCADA del CENACE. Consiste en una
base de datos donde se concentran los parámetros eléctricos de los elementos, así como la
representación de los equipos de conexión (cuchillas/interruptores) que en su conjunto, representan
al Sistema Eléctrico Nacional con una topología a nivel barra, interruptor y cuchilla.
(b) El Modelo de la Red Física incluye las restricciones y límites operativos de los elementos del
sistema eléctrico, en específico, las capacidades de transmisión de los elementos, las características
y limitaciones operativas de Unidades de Central Eléctrica, así como los rangos permitidos de
voltajes nodales.
(c)
Mediante la telemetría de tiempo real (mediciones de voltaje, flujos de potencia y estado
operativo de los equipos de conexión) el Modelo de Red Física es procesado por el procesador de
topología y el estimador de estado del sistema EMS/SCADA para obtener respectivamente su
representación topológica a nivel nodo-rama y calcular su estado eléctrico (voltajes complejos y
distribución de flujos de potencia por la red). El estado eléctrico es insumo para el resto de
aplicaciones en línea de flujos de potencia, análisis de contingencias y estabilidad de la red, los
cuales también forman parte del sistema EMS/SCADA y se utilizan para mantener la seguridad y
Confiabilidad del Sistema Eléctrico Nacional en la operación y control de tiempo real.
(d) El CENACE mantendrá actualizado el Modelo de la Red Física, el cual es uno de los principales
insumos para realizar el control operativo del Sistema Eléctrico Nacional y las operaciones del
Mercado Eléctrico Mayorista.
(e) Asimismo, el CENACE preparará versiones futuras del Modelo de la Red Física con base en la
evolución programada del Sistema Eléctrico Nacional, para su evaluación en periodos posteriores.
(f) Toda la infraestructura de la Red Nacional de Transmisión será incluida en el Modelo de la Red
Física y en el Modelo Comercial del Mercado. El CENACE determinará la infraestructura de las
Redes Generales de Distribución que corresponde al Mercado Eléctrico Mayorista; esta
infraestructura también será incluida en el Modelo de la Red Física y en el Modelo Comercial del
Mercado del:
(i)

Sistema Interconectado Nacional

(ii)

Sistema Interconectado Baja California

(iii) Sistema Interconectado Baja California Sur
(iv) Sistema Interconectado Mulegé

8.1.2

Supervisión de la seguridad y Confiabilidad del Sistema Eléctrico Nacional

(a) El CENACE mantendrá actualizada la relación de contingencias que procesa la aplicación
análisis de contingencias del EMS/SCADA, a fin de evaluar la seguridad operativa al identificar las
contingencias (salidas de líneas de transmisión, transformadores y Unidades de Central Eléctrica)
