MINVU - DITEC

- Edición 003 -

Fecha: junio, 2007

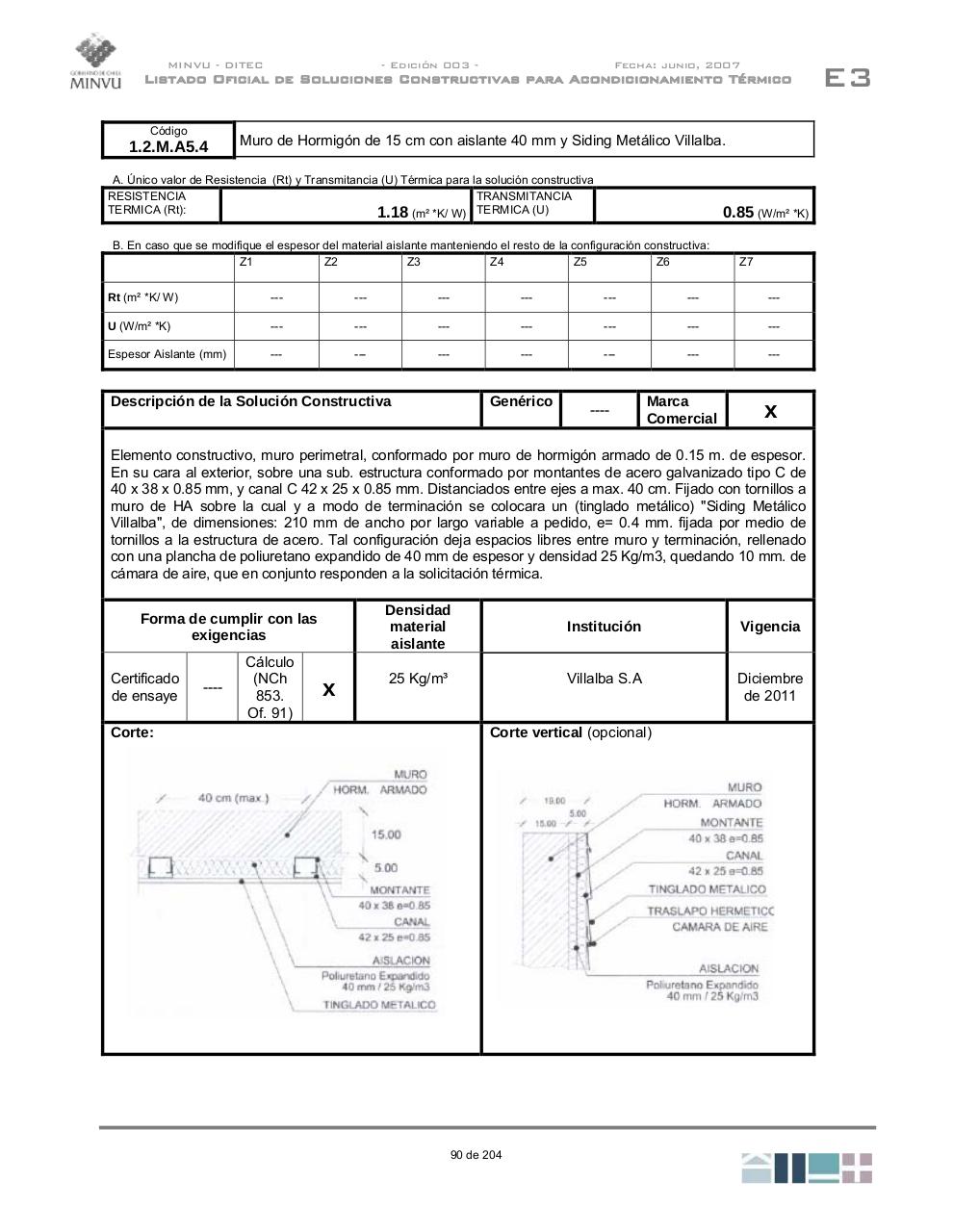

Listado Oficial de Soluciones Constructivas para Acondicionamiento Térmico

Código

1.2.M.A5.4

Muro de Hormigón de 15 cm con aislante 40 mm y Siding Metálico Villalba.

A. Único valor de Resistencia (Rt) y Transmitancia (U) Térmica para la solución constructiva
TRANSMITANCIA
RESISTENCIA
TERMICA (Rt):
1.18 (m² *K/ W) TERMICA (U)

0.85 (W/m² *K)

B. En caso que se modifique el espesor del material aislante manteniendo el resto de la configuración constructiva:
Z1
Z2
Z3
Z4
Z5
Z6

Z7

Rt (m² *K/ W)

---

---

---

---

---

---

---

U (W/m² *K)

---

---

---

---

---

---

---

Espesor Aislante (mm)

---

---

---

---

---

---

---

Descripción de la Solución Constructiva

Genérico

----

Marca
Comercial

x

Elemento constructivo, muro perimetral, conformado por muro de hormigón armado de 0.15 m. de espesor.
En su cara al exterior, sobre una sub. estructura conformado por montantes de acero galvanizado tipo C de
40 x 38 x 0.85 mm, y canal C 42 x 25 x 0.85 mm. Distanciados entre ejes a max. 40 cm. Fijado con tornillos a
muro de HA sobre la cual y a modo de terminación se colocara un (tinglado metálico) "Siding Metálico
Villalba", de dimensiones: 210 mm de ancho por largo variable a pedido, e= 0.4 mm. fijada por medio de
tornillos a la estructura de acero. Tal configuración deja espacios libres entre muro y terminación, rellenado
con una plancha de poliuretano expandido de 40 mm de espesor y densidad 25 Kg/m3, quedando 10 mm. de
cámara de aire, que en conjunto responden a la solicitación térmica.
Forma de cumplir con las
exigencias
Certificado
de ensaye
Corte:

----

Cálculo
(NCh
853.
Of. 91)

x

Densidad
material
aislante

Institución

Vigencia

25 Kg/m³

Villalba S.A

Diciembre
de 2011

Corte vertical (opcional)

90 de 204

E3
