MINVU - DITEC

- Edición 003 -

Fecha: junio, 2007

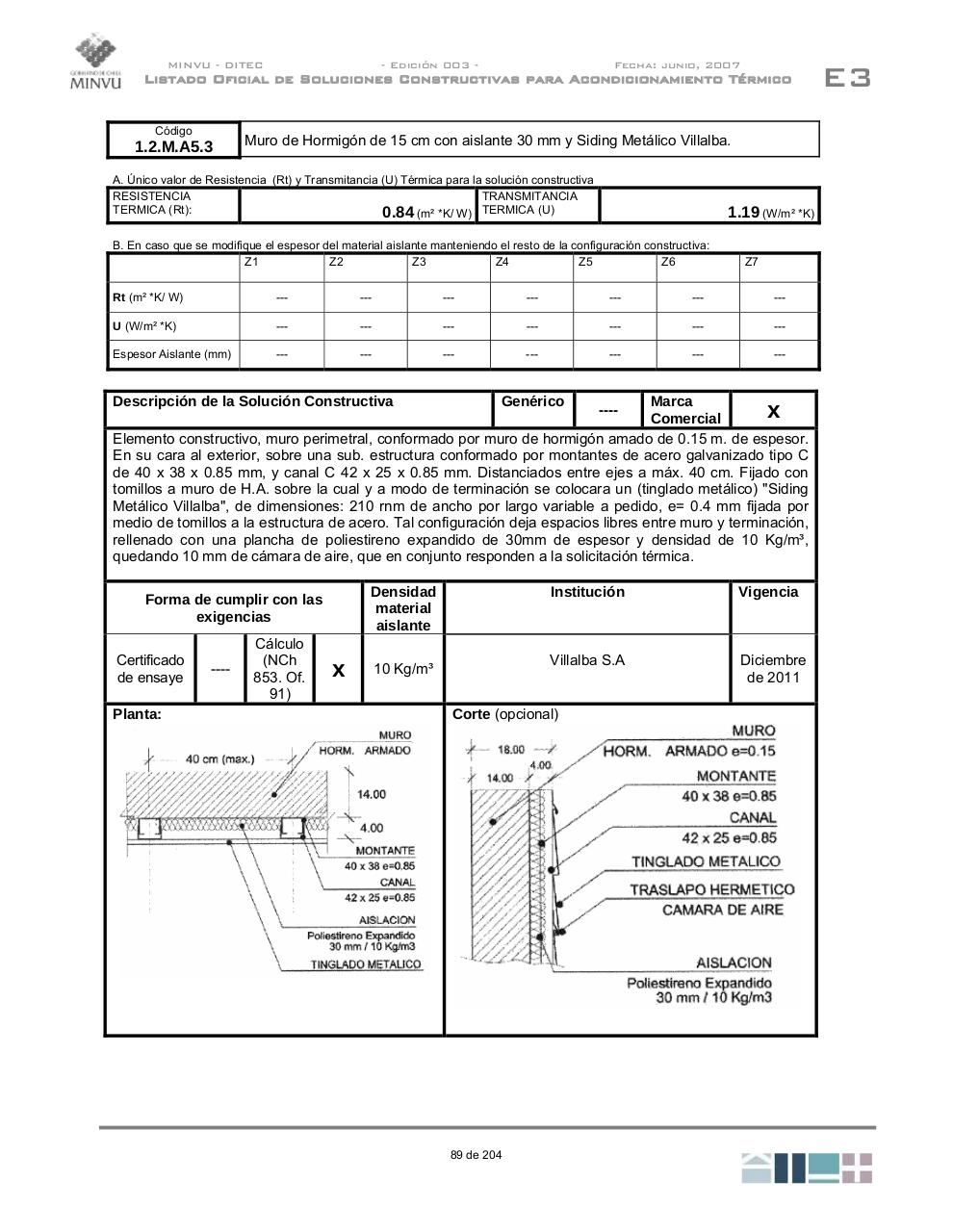

Listado Oficial de Soluciones Constructivas para Acondicionamiento Térmico

Código

1.2.M.A5.3

Muro de Hormigón de 15 cm con aislante 30 mm y Siding Metálico Villalba.

A. Único valor de Resistencia (Rt) y Transmitancia (U) Térmica para la solución constructiva
TRANSMITANCIA
RESISTENCIA
TERMICA (Rt):
0.84 (m² *K/ W) TERMICA (U)

1.19 (W/m² *K)

B. En caso que se modifique el espesor del material aislante manteniendo el resto de la configuración constructiva:
Z1
Z2
Z3
Z4
Z5
Z6

Z7

Rt (m² *K/ W)

---

---

---

---

---

---

---

U (W/m² *K)

---

---

---

---

---

---

---

Espesor Aislante (mm)

---

---

---

---

---

---

---

Descripción de la Solución Constructiva

Marca
x
Comercial
Elemento constructivo, muro perimetral, conformado por muro de hormigón amado de 0.15 m. de espesor.
En su cara al exterior, sobre una sub. estructura conformado por montantes de acero galvanizado tipo C
de 40 x 38 x 0.85 mm, y canal C 42 x 25 x 0.85 mm. Distanciados entre ejes a máx. 40 cm. Fijado con
tomillos a muro de H.A. sobre la cual y a modo de terminación se colocara un (tinglado metálico) "Siding
Metálico Villalba", de dimensiones: 210 rnm de ancho por largo variable a pedido, e= 0.4 mm fijada por
medio de tomillos a la estructura de acero. Tal configuración deja espacios libres entre muro y terminación,
rellenado con una plancha de poliestireno expandido de 30mm de espesor y densidad de 10 Kg/m³,
quedando 10 mm de cámara de aire, que en conjunto responden a la solicitación térmica.
Densidad
material
aislante

Forma de cumplir con las
exigencias
Certificado
de ensaye
Planta:

----

Cálculo
(NCh
853. Of.
91)

Genérico

x

10 Kg/m³

Institución

Vigencia

Villalba S.A

Diciembre
de 2011

Corte (opcional)

89 de 204

----

E3
