MINVU - DITEC

- Edición 003 -

Fecha: junio, 2007

Listado Oficial de Soluciones Constructivas para Acondicionamiento Térmico

Código

1.2.M.A5.1

Muro de hormigón de 15 cm y Siding Metálico Villalba.

A. Único valor de Resistencia (Rt) y Transmitancia (U) Térmica para la solución constructiva
TRANSMITANCIA
RESISTENCIA
TERMICA (Rt):
0.4 (W/m² *K) TERMICA (U)

2.5 (m² *K/ W)

B. En caso que se modifique el espesor del material aislante manteniendo el resto de la configuración constructiva:
Z1
Z2
Z3
Z4
Z5
Z6

Z7

Rt (m² *K/ W)

---

---

---

---

---

---

---

U (W/m² *K)

---

---

---

---

---

---

---

Espesor Aislante (mm)

---

---

---

---

---

---

---

Descripción de la Solución Constructiva

Genérico

Marca
x
Comercial
Elemento constructivo, muro perimetral, conformado por muro de hormigón armado de 0.15 m de espesor.
En su cara al exterior, sobre una sub. Estructura conformado por montantes de acero galvanizado tipo C
de 40 x 38 x 0.85 mm, y modo de terminación se colocará un (tinglado metálico) “Siding Metálico Villalba”,
de dimensiones: 210 mm de ancho por largo variable a pedido, e= 0.4 mm. fijada por medio de tornillos a
la estructura de acero. Tal configuración deja espacios libres entre muro y terminación, quedando 40 mm
de cámara de aire que en conjunto responden a la solicitación térmica.
Densidad
Institución
Vigencia
Forma de cumplir con las
material
exigencias
aislante
Cálculo
Certificado
Villalba S.A
Diciembre
(NCh
------x
de 2011
de ensaye
853. Of.
91)

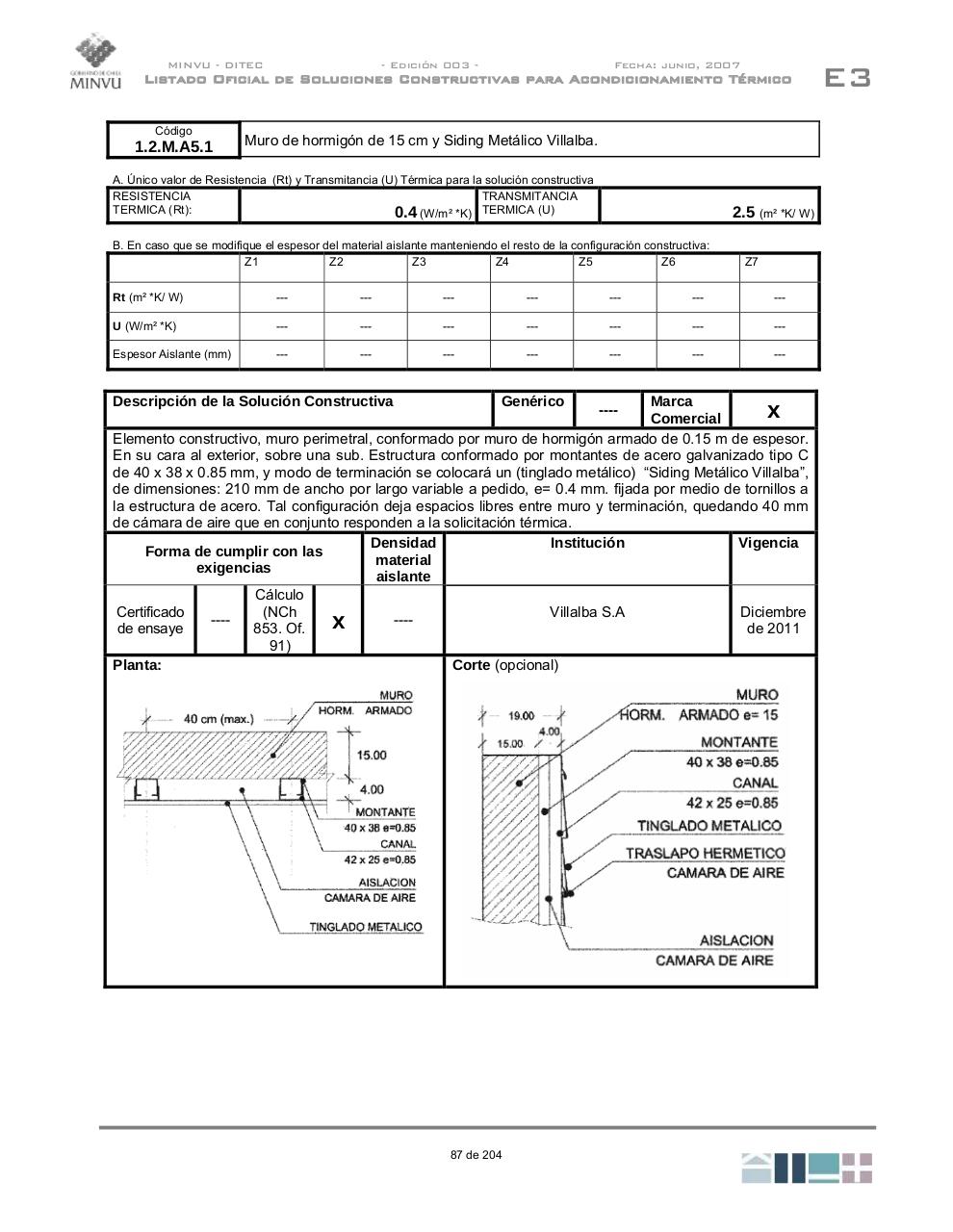

Planta:
Corte (opcional)

87 de 204

----

E3
