MINVU - DITEC

- Edición 003 -

Fecha: junio, 2007

Listado Oficial de Soluciones Constructivas para Acondicionamiento Térmico

Código

1.2.M.A5.2

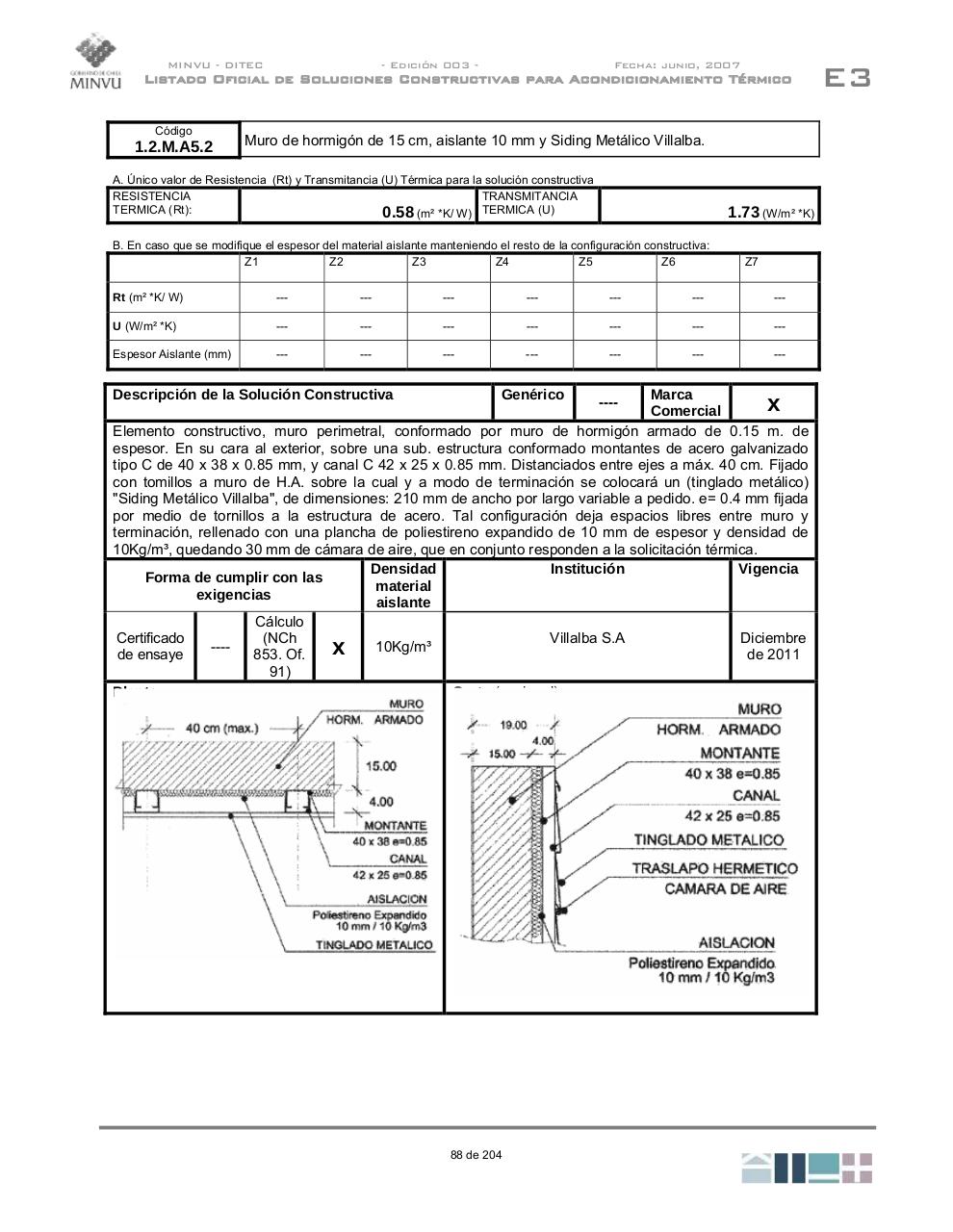

Muro de hormigón de 15 cm, aislante 10 mm y Siding Metálico Villalba.

A. Único valor de Resistencia (Rt) y Transmitancia (U) Térmica para la solución constructiva
TRANSMITANCIA
RESISTENCIA
TERMICA (Rt):
0.58 (m² *K/ W) TERMICA (U)

1.73 (W/m² *K)

B. En caso que se modifique el espesor del material aislante manteniendo el resto de la configuración constructiva:
Z1
Z2
Z3
Z4
Z5
Z6

Z7

Rt (m² *K/ W)

---

---

---

---

---

---

---

U (W/m² *K)

---

---

---

---

---

---

---

Espesor Aislante (mm)

---

---

---

---

---

---

---

Marca
x
Comercial
Elemento constructivo, muro perimetral, conformado por muro de hormigón armado de 0.15 m. de
espesor. En su cara al exterior, sobre una sub. estructura conformado montantes de acero galvanizado
tipo C de 40 x 38 x 0.85 mm, y canal C 42 x 25 x 0.85 mm. Distanciados entre ejes a máx. 40 cm. Fijado
con tomillos a muro de H.A. sobre la cual y a modo de terminación se colocará un (tinglado metálico)
"Siding Metálico Villalba", de dimensiones: 210 mm de ancho por largo variable a pedido. e= 0.4 mm fijada
por medio de tornillos a la estructura de acero. Tal configuración deja espacios libres entre muro y
terminación, rellenado con una plancha de poliestireno expandido de 10 mm de espesor y densidad de
10Kg/m³, quedando 30 mm de cámara de aire, que en conjunto responden a la solicitación térmica.
Densidad
Institución
Vigencia
Forma de cumplir con las
material
exigencias
aislante
Cálculo
Villalba S.A
Diciembre
Certificado
(NCh
---x 10Kg/m³
de 2011
de ensaye
853. Of.
91)
Planta:
Corte (opcional)
Descripción de la Solución Constructiva

Genérico

88 de 204

----

E3
