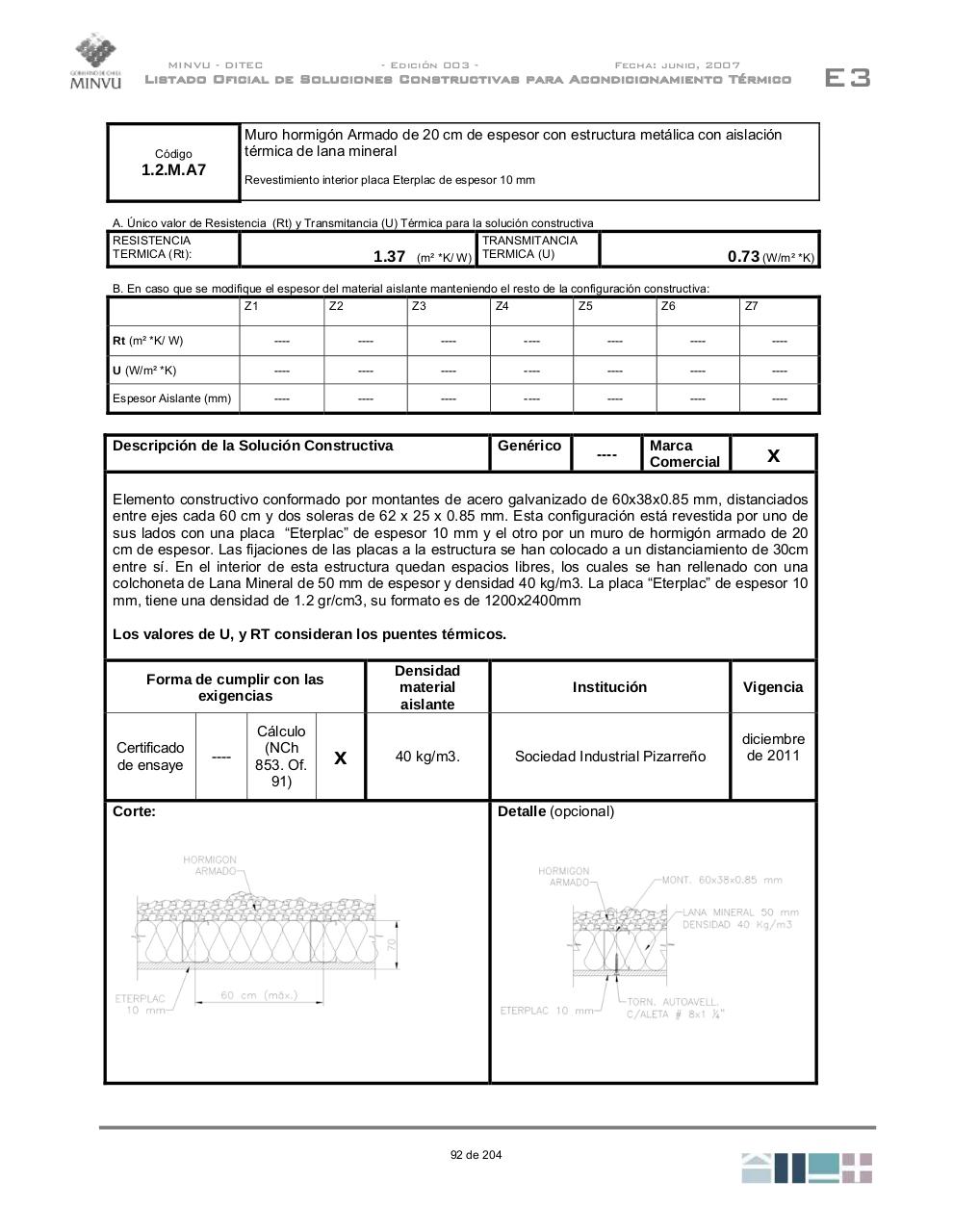

Listado Oficial de Soluciones Constructivas para Acondicionamiento Térmico

Muro hormigón Armado de 20 cm de espesor con estructura metálica con aislación
térmica de lana mineral

Código

1.2.M.A7

Revestimiento interior placa Eterplac de espesor 10 mm

A. Único valor de Resistencia (Rt) y Transmitancia (U) Térmica para la solución constructiva
RESISTENCIA
TRANSMITANCIA
TERMICA (Rt):
1.37 (m² *K/ W) TERMICA (U)

0.73 (W/m² *K)

B. En caso que se modifique el espesor del material aislante manteniendo el resto de la configuración constructiva:
Z1
Z2
Z3
Z4
Z5
Z6

Z7

Rt (m² *K/ W)

----

----

----

----

----

----

----

U (W/m² *K)

----

----

----

----

----

----

----

Espesor Aislante (mm)

----

----

----

----

----

----

----

Descripción de la Solución Constructiva

Genérico

----

Marca
Comercial

x

Elemento constructivo conformado por montantes de acero galvanizado de 60x38x0.85 mm, distanciados
entre ejes cada 60 cm y dos soleras de 62 x 25 x 0.85 mm. Esta configuración está revestida por uno de
sus lados con una placa “Eterplac” de espesor 10 mm y el otro por un muro de hormigón armado de 20
cm de espesor. Las fijaciones de las placas a la estructura se han colocado a un distanciamiento de 30cm
entre sí. En el interior de esta estructura quedan espacios libres, los cuales se han rellenado con una
colchoneta de Lana Mineral de 50 mm de espesor y densidad 40 kg/m3. La placa “Eterplac” de espesor 10
mm, tiene una densidad de 1.2 gr/cm3, su formato es de 1200x2400mm
Los valores de U, y RT consideran los puentes térmicos.
Forma de cumplir con las
exigencias
Certificado
de ensaye
Corte:

----

Cálculo
(NCh
853. Of.
91)

x

Densidad
material
aislante

Institución

Vigencia

40 kg/m3.

Sociedad Industrial Pizarreño

diciembre
de 2011

Detalle (opcional)
