MINVU - DITEC

- Edición 003 -

Fecha: junio, 2007

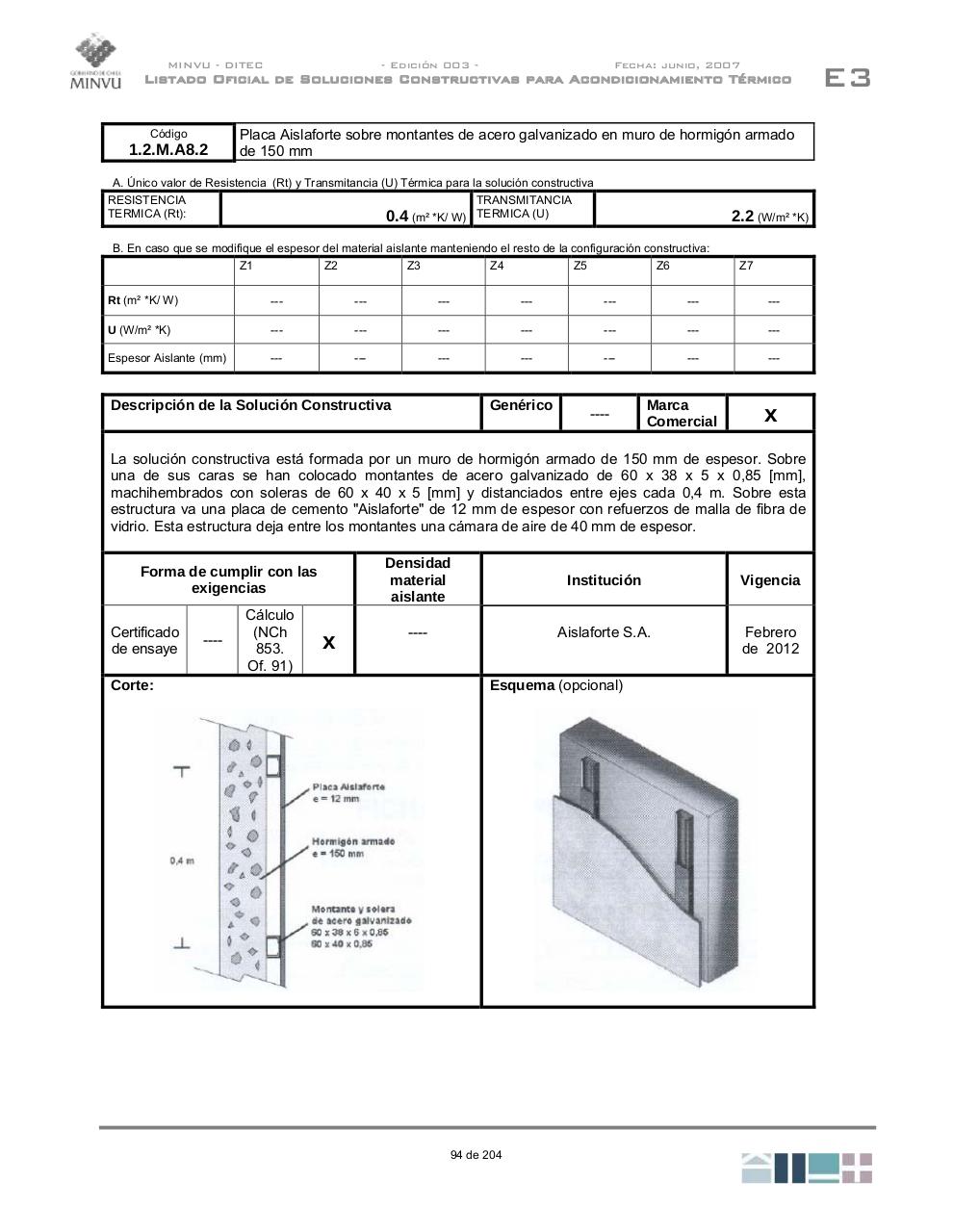

Listado Oficial de Soluciones Constructivas para Acondicionamiento Térmico

Código

1.2.M.A8.2

Placa Aislaforte sobre montantes de acero galvanizado en muro de hormigón armado
de 150 mm

A. Único valor de Resistencia (Rt) y Transmitancia (U) Térmica para la solución constructiva
TRANSMITANCIA
RESISTENCIA
TERMICA (Rt):
0.4 (m² *K/ W) TERMICA (U)

2.2 (W/m² *K)

B. En caso que se modifique el espesor del material aislante manteniendo el resto de la configuración constructiva:
Z1
Z2
Z3
Z4
Z5
Z6

Z7

Rt (m² *K/ W)

---

---

---

---

---

---

---

U (W/m² *K)

---

---

---

---

---

---

---

Espesor Aislante (mm)

---

---

---

---

---

---

---

Descripción de la Solución Constructiva

Genérico

----

Marca
Comercial

x

La solución constructiva está formada por un muro de hormigón armado de 150 mm de espesor. Sobre
una de sus caras se han colocado montantes de acero galvanizado de 60 x 38 x 5 x 0,85 [mm],
machihembrados con soleras de 60 x 40 x 5 [mm] y distanciados entre ejes cada 0,4 m. Sobre esta
estructura va una placa de cemento "Aislaforte" de 12 mm de espesor con refuerzos de malla de fibra de
vidrio. Esta estructura deja entre los montantes una cámara de aire de 40 mm de espesor.
Forma de cumplir con las
exigencias
Certificado
de ensaye
Corte:

----

Cálculo
(NCh
853.
Of. 91)

x

Densidad
material
aislante

Institución

Vigencia

----

Aislaforte S.A.

Febrero
de 2012

Esquema (opcional)

94 de 204

E3
