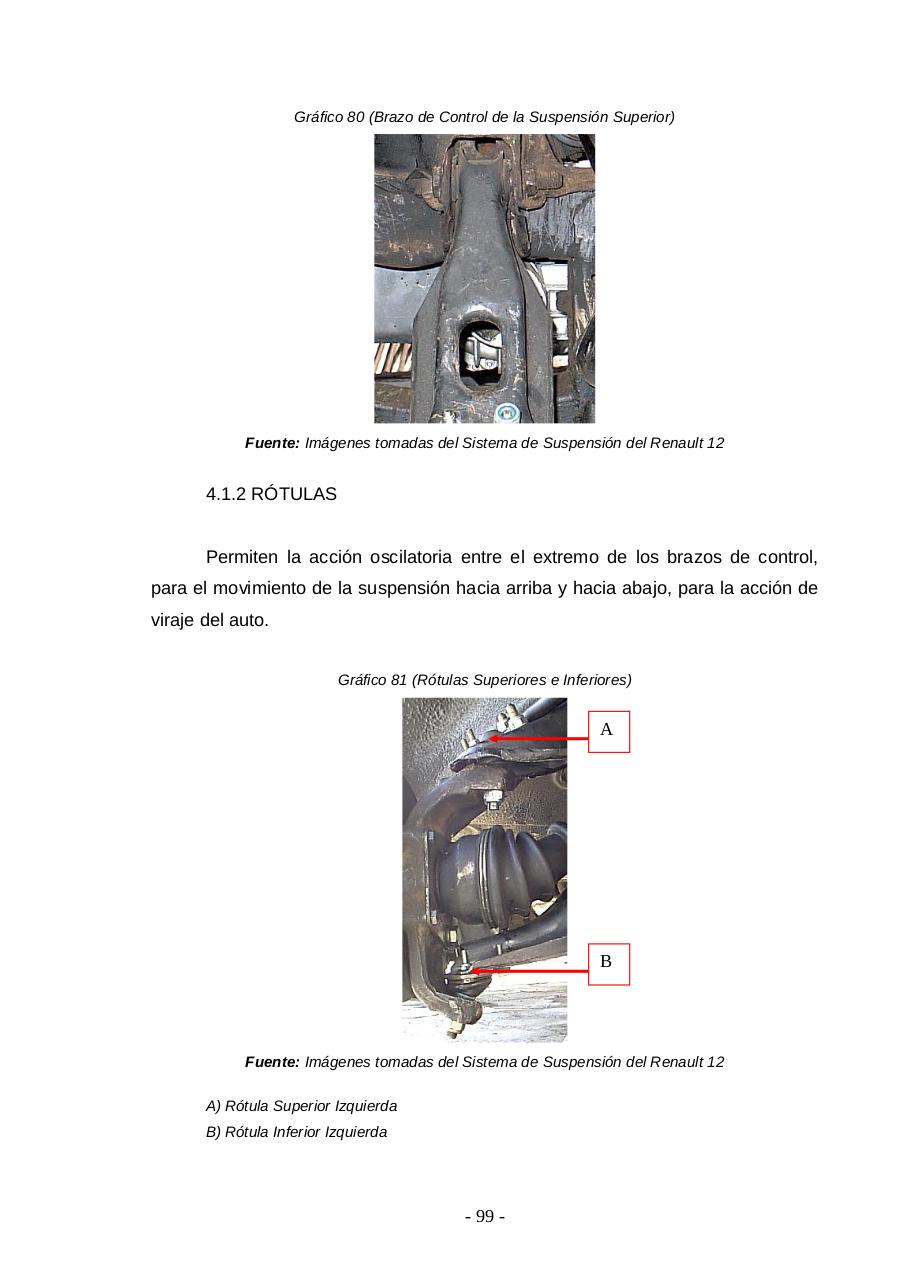

Gráfico 80 (Brazo de Control de la Suspensión Superior)

Fuente: Imágenes tomadas del Sistema de Suspensión del Renault 12

4.1.2 RÓTULAS

Permiten la acción oscilatoria entre el extremo de los brazos de control,
para el movimiento de la suspensión hacia arriba y hacia abajo, para la acción de
viraje del auto.
Gráfico 81 (Rótulas Superiores e Inferiores)

A

B

Fuente: Imágenes tomadas del Sistema de Suspensión del Renault 12
A) Rótula Superior Izquierda
B) Rótula Inferior Izquierda

- 99 -
