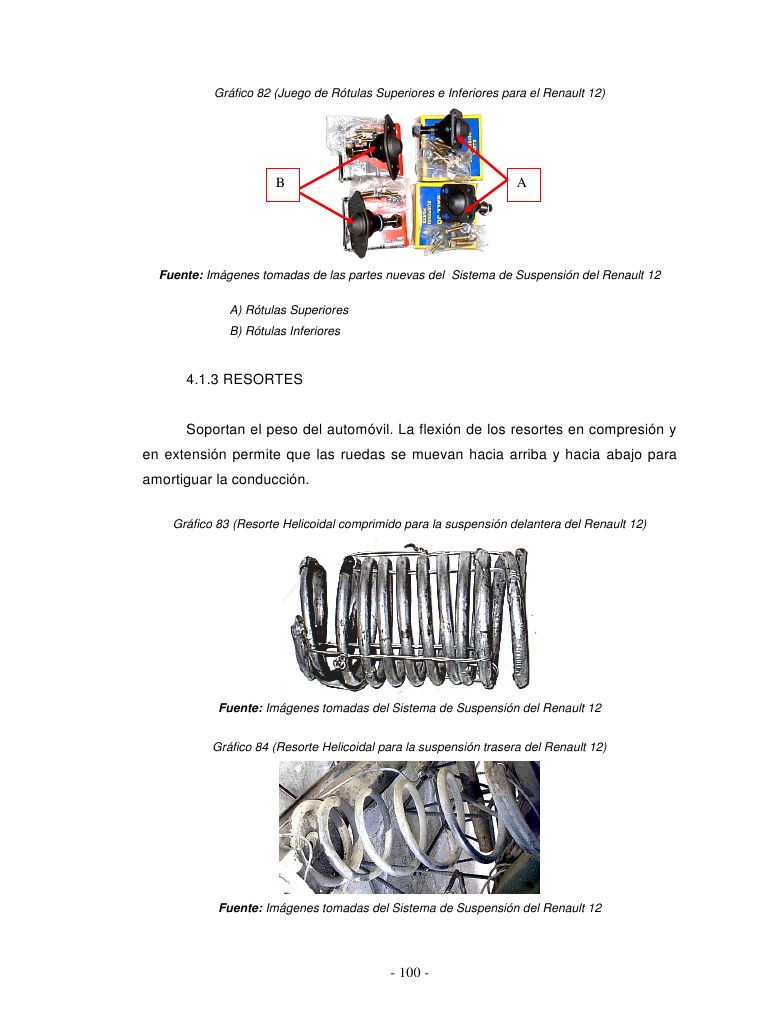

Gráfico 82 (Juego de Rótulas Superiores e Inferiores para el Renault 12)

B

A

Fuente: Imágenes tomadas de las partes nuevas del Sistema de Suspensión del Renault 12
A) Rótulas Superiores
B) Rótulas Inferiores

4.1.3 RESORTES

Soportan el peso del automóvil. La flexión de los resortes en compresión y
en extensión permite que las ruedas se muevan hacia arriba y hacia abajo para
amortiguar la conducción.
Gráfico 83 (Resorte Helicoidal comprimido para la suspensión delantera del Renault 12)

Fuente: Imágenes tomadas del Sistema de Suspensión del Renault 12
Gráfico 84 (Resorte Helicoidal para la suspensión trasera del Renault 12)

Fuente: Imágenes tomadas del Sistema de Suspensión del Renault 12
