tenga las condiciones apropiadas. La característica fundamental del chorro
correcto se halla en que se distribuya uniformemente sobre la superficie de
prueba y quede bien claro y delimitado el patrón de rociado de la boquilla.

DEFECTOS EN LOS PATRONES DE ROCIADO

En el gráfico 72 se pueden ver los defectos más típicos que se producen
cuando algún elemento de la pistola no funciona bien por cualquiera de las
causas comentaremos. Los defectos principales son:

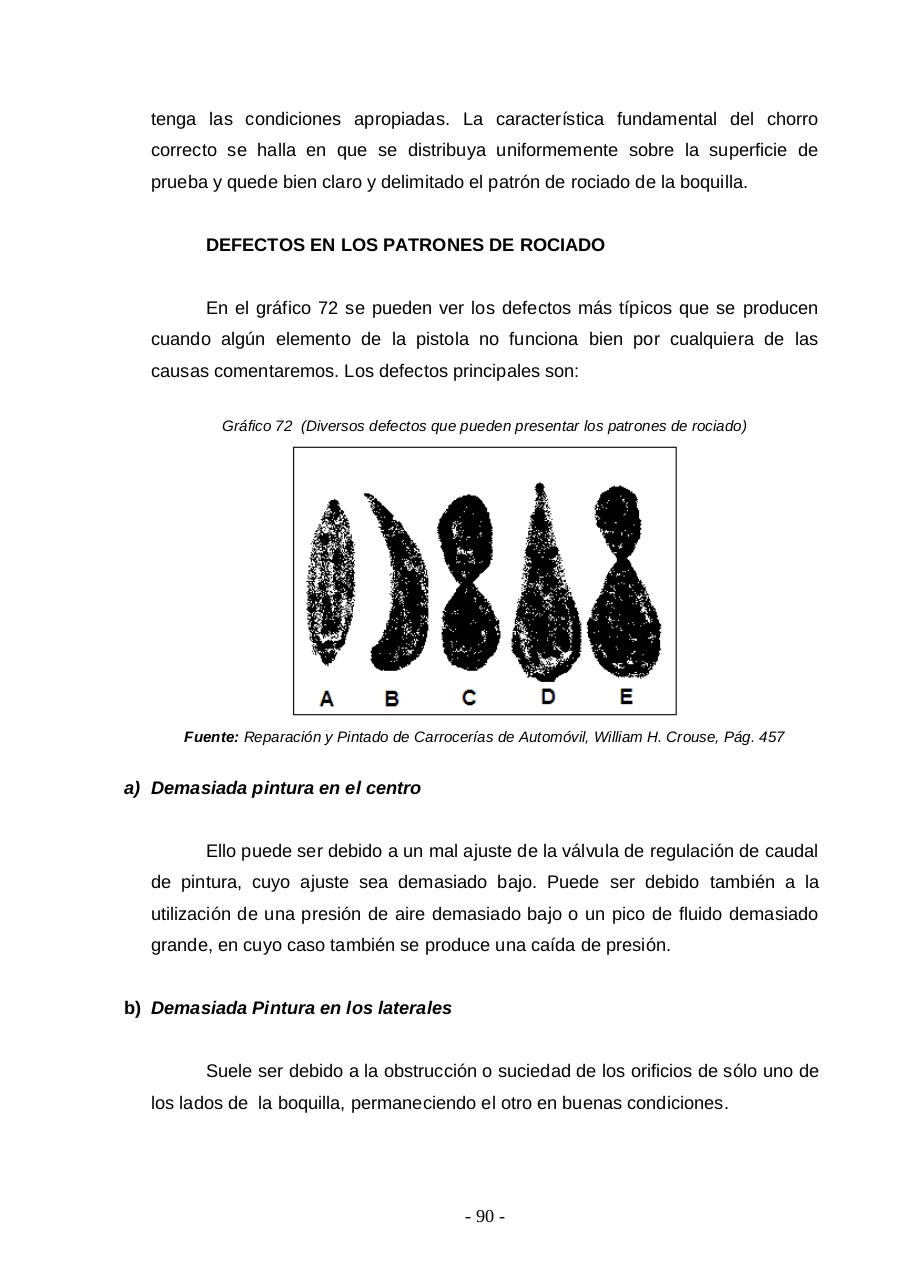

Gráfico 72 (Diversos defectos que pueden presentar los patrones de rociado)

Fuente: Reparación y Pintado de Carrocerías de Automóvil, William H. Crouse, Pág. 457

a) Demasiada pintura en el centro

Ello puede ser debido a un mal ajuste de la válvula de regulación de caudal
de pintura, cuyo ajuste sea demasiado bajo. Puede ser debido también a la
utilización de una presión de aire demasiado bajo o un pico de fluido demasiado
grande, en cuyo caso también se produce una caída de presión.

b) Demasiada Pintura en los laterales

Suele ser debido a la obstrucción o suciedad de los orificios de sólo uno de
los lados de la boquilla, permaneciendo el otro en buenas condiciones.

- 90 -
