PISTOLA DE ASPIRACIÓN
Es el tipo más utilizado y se distingue por el hecho de que el aire
comprimido, al pasar por un conducto que está en contacto con el depósito de
pintura, crea el vacío en este conducto, la pintura asciende por un tubo y se
mezcla con la corriente de aire para salir al exterior llevado por esta.

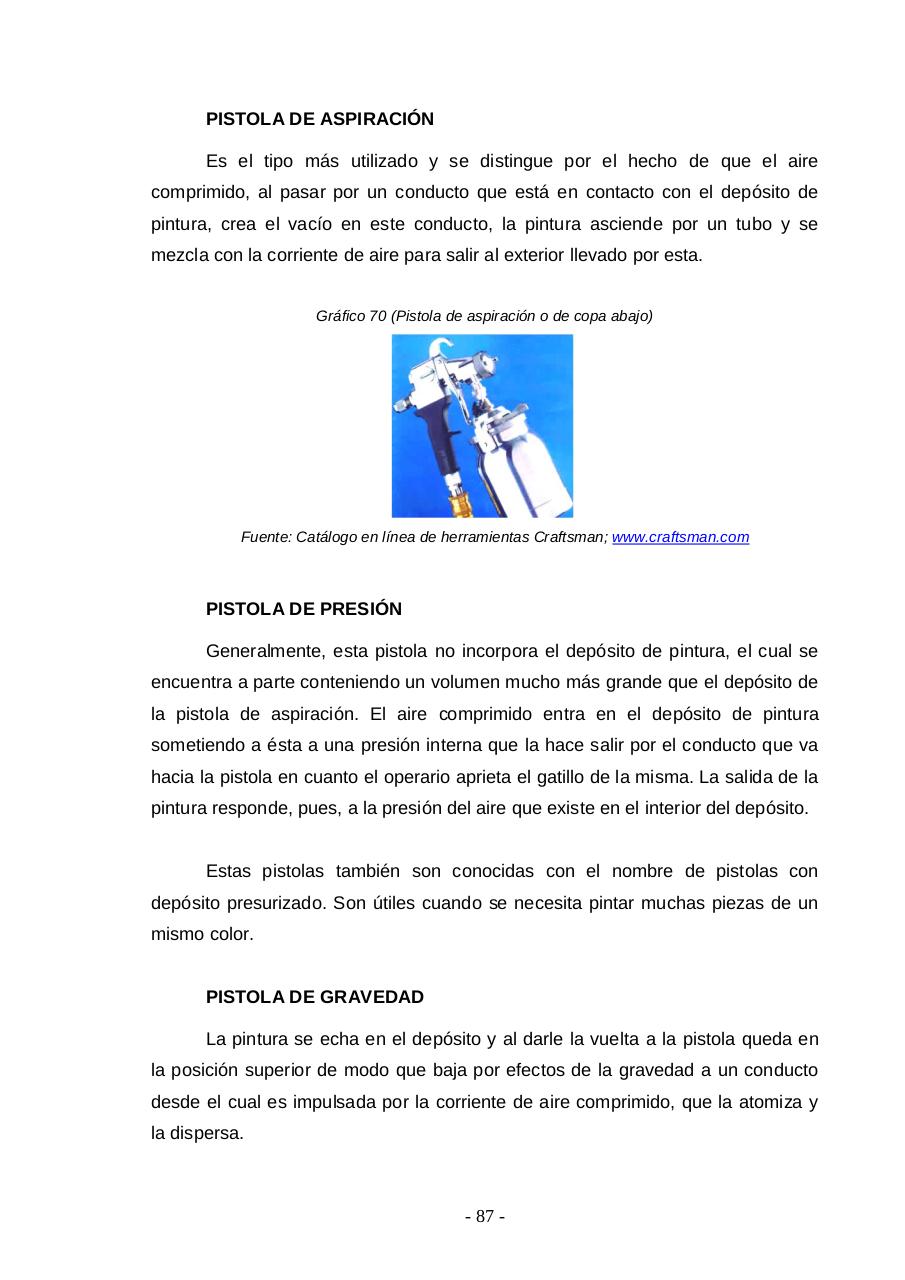

Gráfico 70 (Pistola de aspiración o de copa abajo)

Fuente: Catálogo en línea de herramientas Craftsman; www.craftsman.com

PISTOLA DE PRESIÓN
Generalmente, esta pistola no incorpora el depósito de pintura, el cual se
encuentra a parte conteniendo un volumen mucho más grande que el depósito de
la pistola de aspiración. El aire comprimido entra en el depósito de pintura
sometiendo a ésta a una presión interna que la hace salir por el conducto que va
hacia la pistola en cuanto el operario aprieta el gatillo de la misma. La salida de la
pintura responde, pues, a la presión del aire que existe en el interior del depósito.

Estas pistolas también son conocidas con el nombre de pistolas con
depósito presurizado. Son útiles cuando se necesita pintar muchas piezas de un
mismo color.

PISTOLA DE GRAVEDAD
La pintura se echa en el depósito y al darle la vuelta a la pistola queda en
la posición superior de modo que baja por efectos de la gravedad a un conducto
desde el cual es impulsada por la corriente de aire comprimido, que la atomiza y
la dispersa.

- 87 -
