Conceptos básicos de diseño gráfico

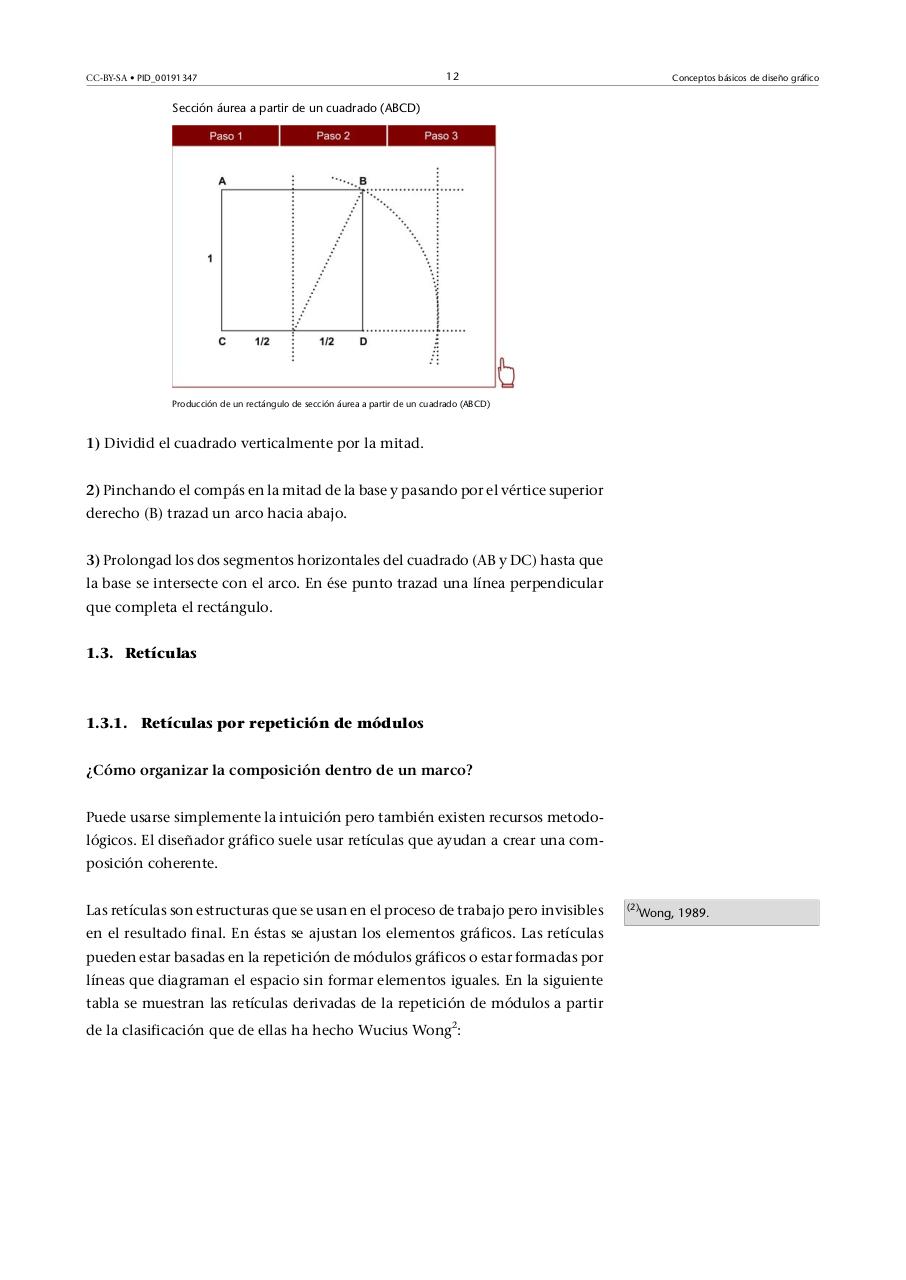

Sección áurea a partir de un cuadrado (ABCD)

Producción de un rectángulo de sección áurea a partir de un cuadrado (ABCD)

1) Dividid el cuadrado verticalmente por la mitad.
2) Pinchando el compás en la mitad de la base y pasando por el vértice superior
derecho (B) trazad un arco hacia abajo.
3) Prolongad los dos segmentos horizontales del cuadrado (AB y DC) hasta que
la base se intersecte con el arco. En ése punto trazad una línea perpendicular
que completa el rectángulo.
1.3. Retículas

1.3.1. Retículas por repetición de módulos
¿Cómo�organizar�la�composición�dentro�de�un�marco?
Puede usarse simplemente la intuición pero también existen recursos metodológicos. El diseñador gráfico suele usar retículas que ayudan a crear una composición coherente.
Las retículas son estructuras que se usan en el proceso de trabajo pero invisibles
en el resultado final. En éstas se ajustan los elementos gráficos. Las retículas
pueden estar basadas en la repetición de módulos gráficos o estar formadas por
líneas que diagraman el espacio sin formar elementos iguales. En la siguiente
tabla se muestran las retículas derivadas de la repetición de módulos a partir
de la clasificación que de ellas ha hecho Wucius Wong2:

(2)

Wong, 1989.
