1.2.4. Sección áurea; la proporción armónica
La llamada sección� áurea es un tipo de proporción usada por los griegos y
después por los renacentistas que se encuentra en múltiples ocasiones en las
formas naturales. Se considera una proporción armónica y ha sido usada tanto
en las artes gráficas como en la arquitectura y la escultura.
A continuación se muestran paso a paso los procedimientos para obtener la
división de una recta según dicha proporción y para crear un rectángulo basado en ella.

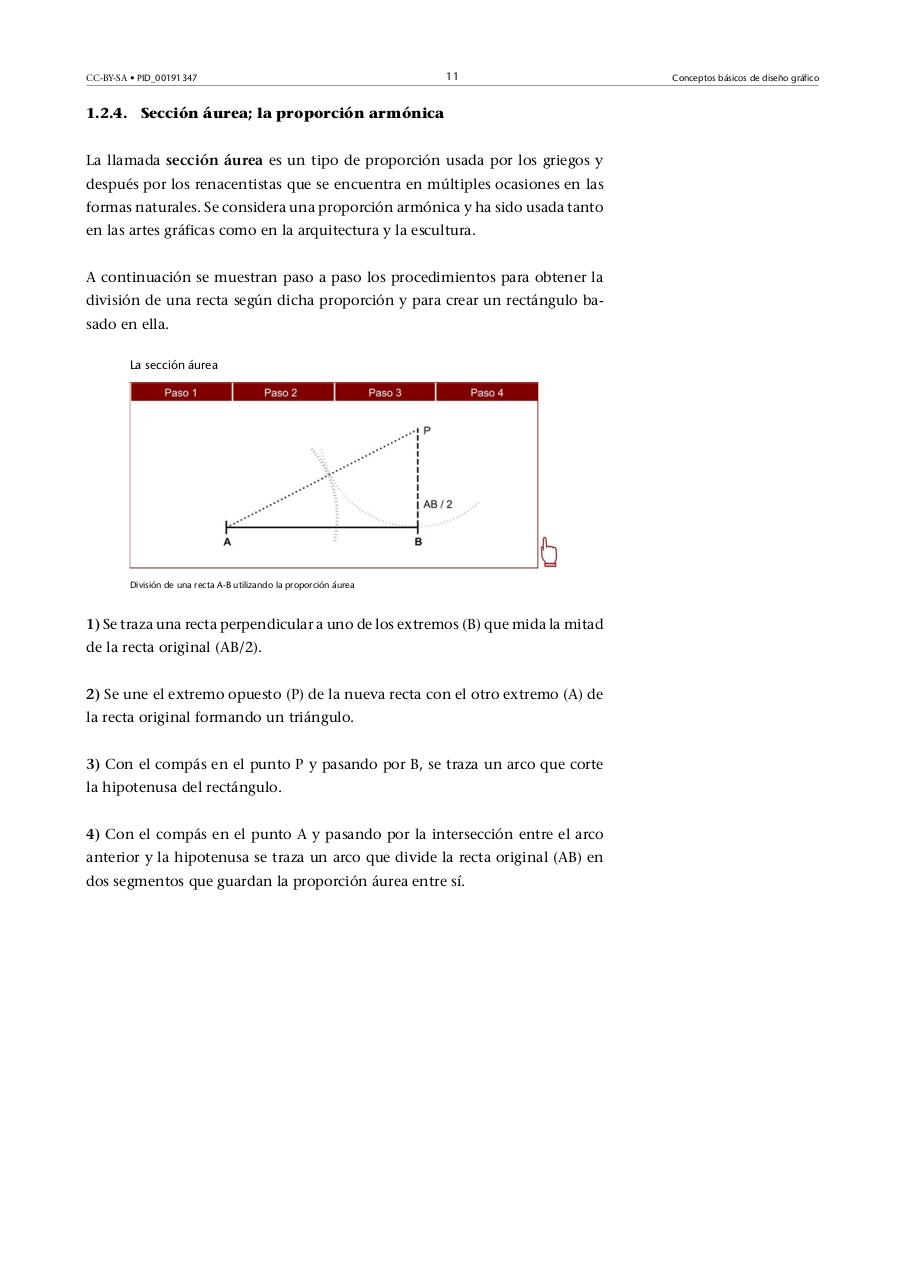

La sección áurea

División de una recta A-B utilizando la proporción áurea

1) Se traza una recta perpendicular a uno de los extremos (B) que mida la mitad
de la recta original (AB/2).
2) Se une el extremo opuesto (P) de la nueva recta con el otro extremo (A) de
la recta original formando un triángulo.
3) Con el compás en el punto P y pasando por B, se traza un arco que corte
la hipotenusa del rectángulo.
4) Con el compás en el punto A y pasando por la intersección entre el arco
anterior y la hipotenusa se traza un arco que divide la recta original (AB) en
dos segmentos que guardan la proporción áurea entre sí.
