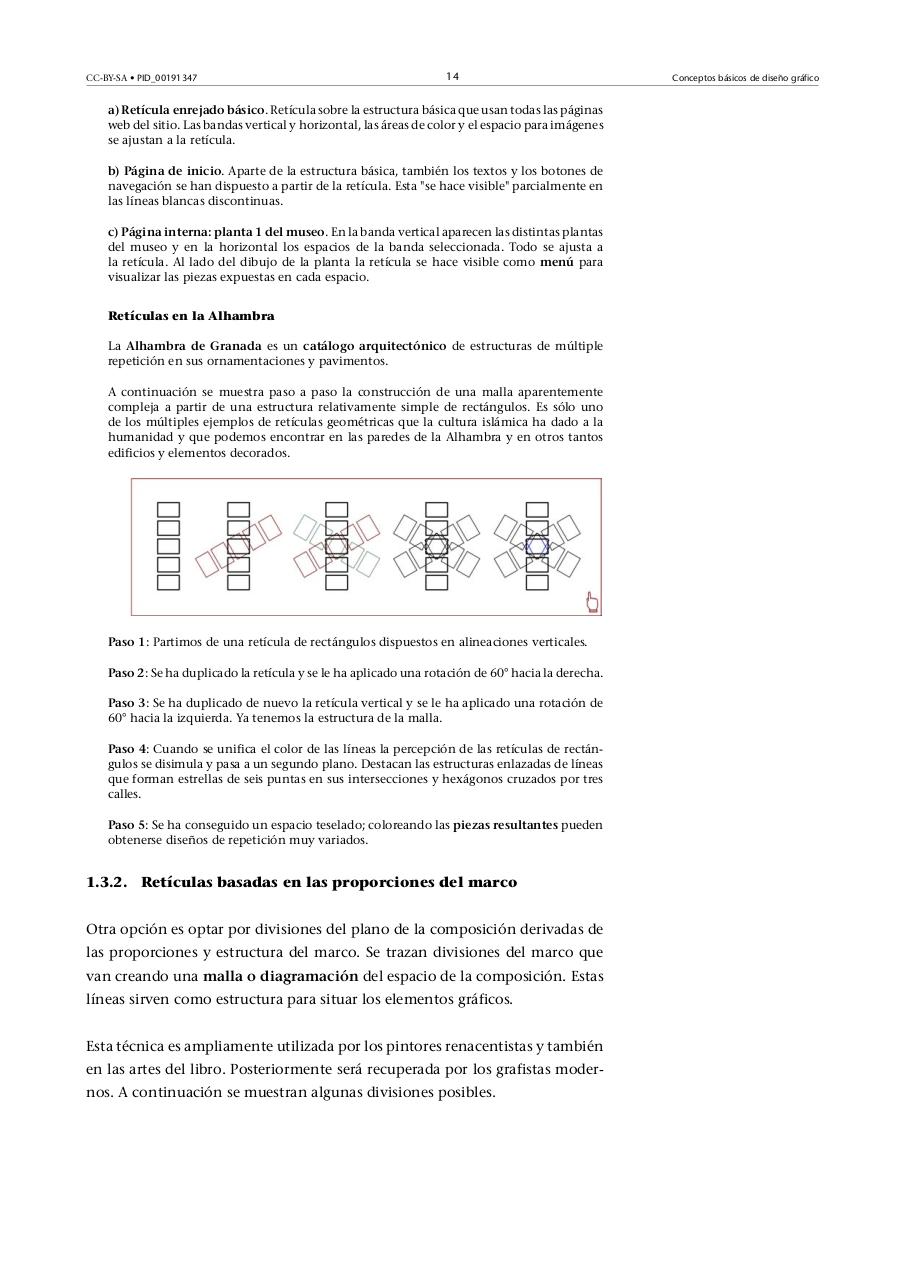

a)�Retícula�enrejado�básico. Retícula sobre la estructura básica que usan todas las páginas
web del sitio. Las bandas vertical y horizontal, las áreas de color y el espacio para imágenes
se ajustan a la retícula.
b)�Página�de�inicio. Aparte de la estructura básica, también los textos y los botones de
navegación se han dispuesto a partir de la retícula. Esta "se hace visible" parcialmente en
las líneas blancas discontinuas.
c)�Página�interna:�planta�1�del�museo. En la banda vertical aparecen las distintas plantas
del museo y en la horizontal los espacios de la banda seleccionada. Todo se ajusta a
la retícula. Al lado del dibujo de la planta la retícula se hace visible como menú para
visualizar las piezas expuestas en cada espacio.
Retículas en la Alhambra
La Alhambra� de� Granada es un catálogo� arquitectónico de estructuras de múltiple
repetición en sus ornamentaciones y pavimentos.
A continuación se muestra paso a paso la construcción de una malla aparentemente
compleja a partir de una estructura relativamente simple de rectángulos. Es sólo uno
de los múltiples ejemplos de retículas geométricas que la cultura islámica ha dado a la
humanidad y que podemos encontrar en las paredes de la Alhambra y en otros tantos
edificios y elementos decorados.

Paso�1: Partimos de una retícula de rectángulos dispuestos en alineaciones verticales.
Paso�2: Se ha duplicado la retícula y se le ha aplicado una rotación de 60° hacia la derecha.
Paso�3: Se ha duplicado de nuevo la retícula vertical y se le ha aplicado una rotación de
60° hacia la izquierda. Ya tenemos la estructura de la malla.
Paso�4: Cuando se unifica el color de las líneas la percepción de las retículas de rectángulos se disimula y pasa a un segundo plano. Destacan las estructuras enlazadas de líneas
que forman estrellas de seis puntas en sus intersecciones y hexágonos cruzados por tres
calles.
Paso�5: Se ha conseguido un espacio teselado; coloreando las piezas�resultantes pueden
obtenerse diseños de repetición muy variados.

1.3.2. Retículas basadas en las proporciones del marco
Otra opción es optar por divisiones del plano de la composición derivadas de
las proporciones y estructura del marco. Se trazan divisiones del marco que
van creando una malla�o�diagramación del espacio de la composición. Estas
líneas sirven como estructura para situar los elementos gráficos.
Esta técnica es ampliamente utilizada por los pintores renacentistas y también
en las artes del libro. Posteriormente será recuperada por los grafistas modernos. A continuación se muestran algunas divisiones posibles.
